[스피커] 삼미 8 인치 (ME08B40) 음압 조정 실험 (2022년 1월 9일)

스피커 유닛 중 삼미 ME08B40 을 사용하는 경우가 많은 것 같습니다.

저는 ME08B40이 주파수 특성이 평탄하지 않아서 중고음에서 음압이 높아서 귀가 아프게 느껴집니다.

​

앞서 풀레이지스피커에서 노치(Notch)필터를 사용해서 음압을 조정하는 시뮬레이션을 해봤습니다.

​

[스피커] 풀레인지 스피커 네트워크(필터) ? (2021년 9월 7일) (tistory.com)

[스피커] 풀레인지 스피커 네트워크(필터) ? (2021년 9월 7일)



콘덴서,코일,저항을 병렬로 연경하는 노치(Notch) 필터로 BRF(Band Rejection Filter) 또는 BSF(Band Stop Filter) 입니다.

​

이를 실제 적용해 보았습니다.

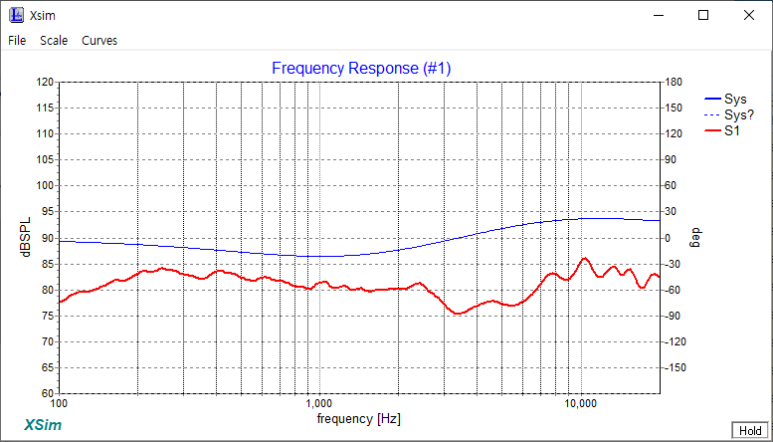

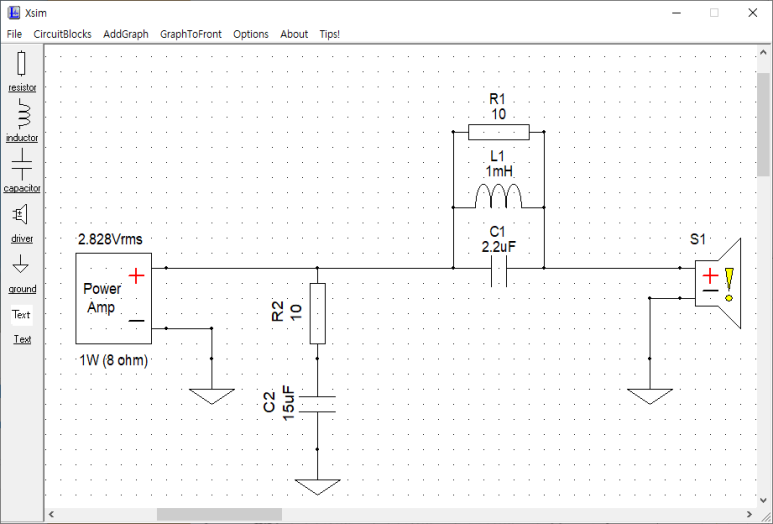

아래와 같은 회로입니다. 아래의 주파수 곡선은 삼미 8인치 (ME08B40)를 사용한 것이 아니고 임의로 다른 스피커의 수파수곡선을 사용해서 시뮬레이션 해봤습니다.

​

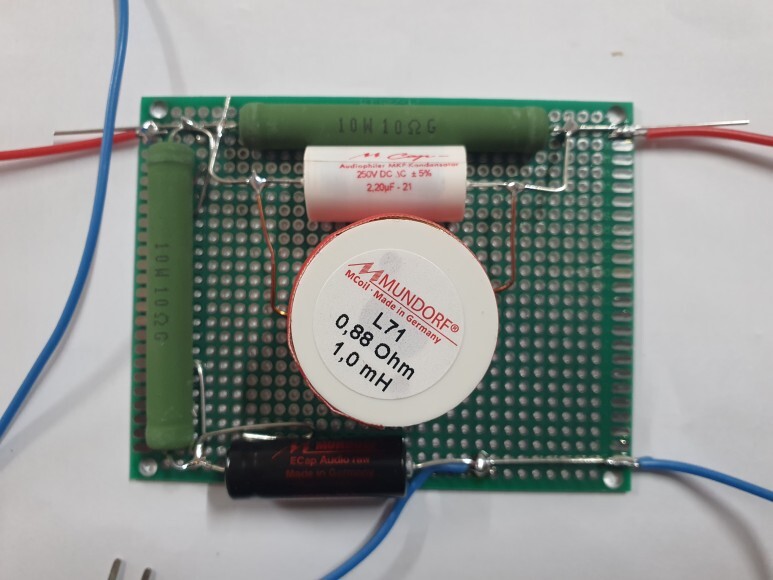

아래와 같이 회로도를 구현한 것입니다. 부품들이 회로도와 동일한 위치에 있습니다.

실험을 위한 임시 제작이기 때문에 대충 만들었습니다.

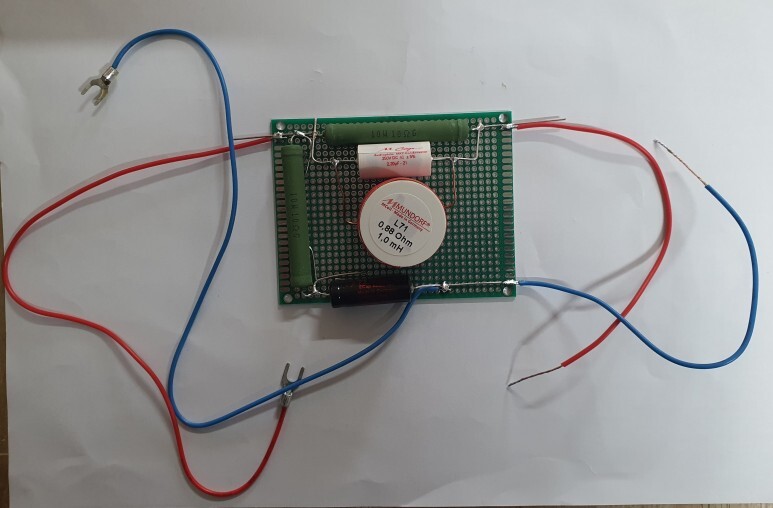

스피커의 입력단자와 스피커와 연결할 선들도 미리 만들어 두었습니다.

​

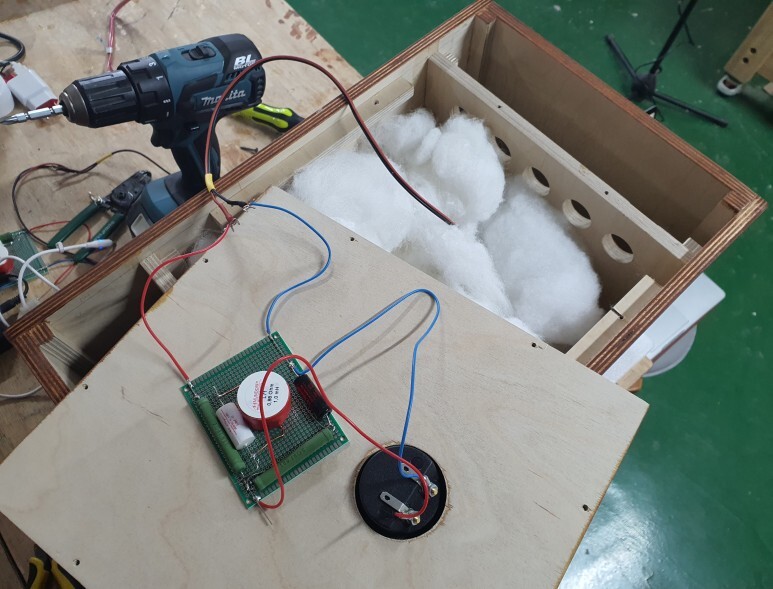

기본 스피커에 연결 합니다.

​

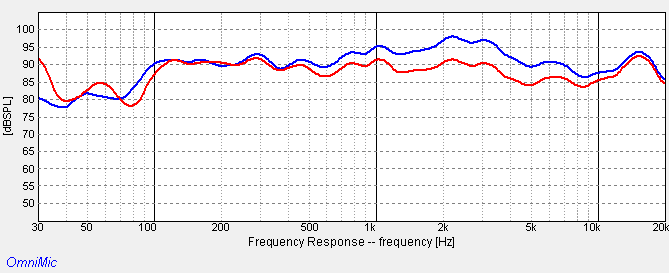

측정 결과 주퍼수 곡선 입니다.

파랑 : 삼미 8인치 (ME08B40) 주파수 곡선

(인클로저가 주파수 곡선에 영향을 주기때문에 이 인클로저에서의 특성 입니다)

빨강 : 노치필터 적용 주파수 곡선

필터로 300Hz부터 음압이 낮추어 진것을 확인 할 수 있습니다.

​

frd 파일 첨부 합니다. XSim 등 프러그램 사용하실때 사용하실 수 있습니다.

ME08B40 유닛의 주파수곡선 파일을 인터넷에서 찾을 수 없어서 여기에 첨부해 둡니다.

주파수곡선(노필터) (1).frd

0.01MB

주파수곡선(필터사용) (1).frd

0.01MB





결과

Notch필터를 사용해서 풀레인지 스피커 유닛에서 특정주파수 범위에서 음압을 조정 할 수 있었습니다.

필터 적용 후 노래를 들어보니 주파수를 너무 낮춘것 같습니다. 소리가 너무 둔탁해 진것 같습니다.

다음에는 조금 변경해서 음압을 조금 높여야 할 것 같습니다.

​

​

테스트

1) 필터 적용 전 (부활 : 사랑이란건)



2) 필터 적용 후 (부활 : 사랑이란건)



3)  필터 적용 전 (이무진 : 비와당신)



4) 필터 적용 후 (이무진 : 비와당신)
