[앰프] 앰프에 블루투스모듈 추가 하기 (2022년 1월 6일)

앞에서 프리앰프를 조립했었습니다.

[앰프] 프리앰프 2ax7_12au7 조립 (2022년 1월 1일) (tistory.com)

[앰프] 프리앰프 2ax7_12au7 조립 (2022년 1월 1일)



프리앰프에 블루투스 모듈을 추가해 보려고 합니다.

DIY용 진공관앰프에 옵션으로 블루투스 기능이 있는 경우도 있습니다. 하지만 투박한 디자인이라 보기에 좋지 않습니다. 물론 내부에 장착되고 외부에 안테나가 노출되는 모델도 있는데 드물 더군요.

블루투스가 없는 모델을 선택하고 아래와 같이 추가 조립하면 됩니다.

​

​

​

제일 걱정되는 것은 블루투스 모듈을 앰프 케이스 내부에 장착했을 경우, 수신 감도가 떨어지지 않을까입니다.

별도 안테나를 외부로 노출시켜야 할지 확인해 봐야 할 것 같습니다.

​

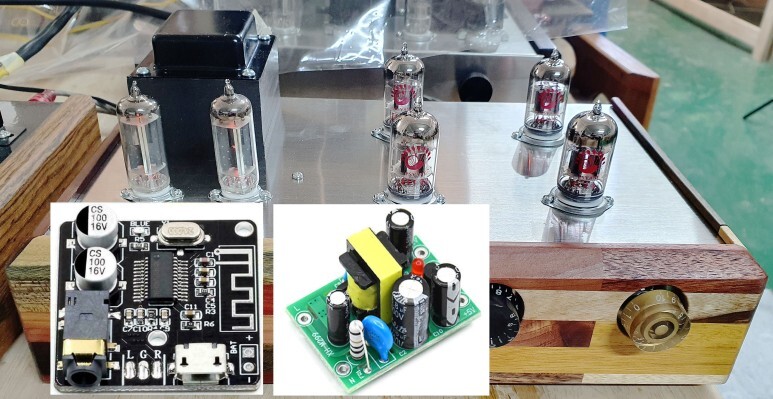

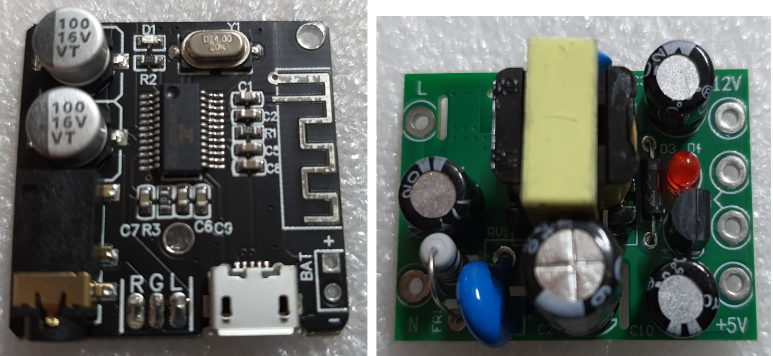

필요한 모듈은 블루투스 모듈과 DC전원 모듈입니다.

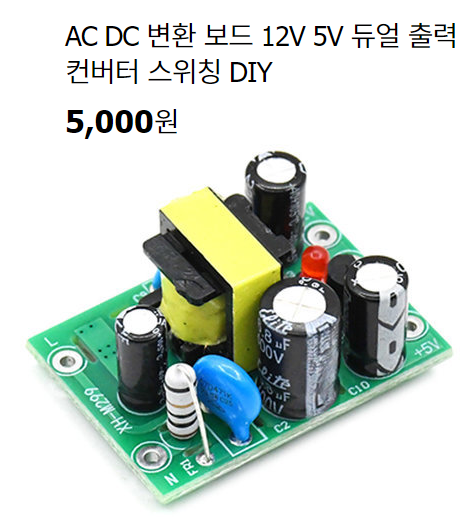

DC전원 모듈은 AC 220V 를 입력받아서 DC5V 출력입니다. 아래 모듈은 DC12V OUT도 있는데, DC12V가 다른 곳에서 필요할 것 같아서 구입한 것입니다. DC5V OUT만 있는 모델도 있으니 그것을 구입하셔도 됩니다.





​

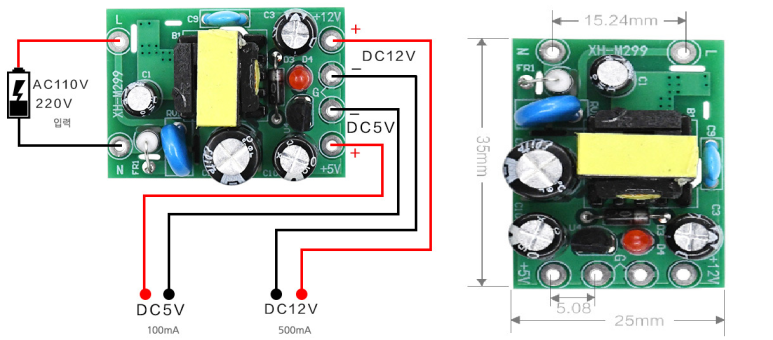

DC 모듈의 단자 및 크기입니다.

AC 220 V 입력과 DC 5V OUT만 사용하면 됩니다.

​

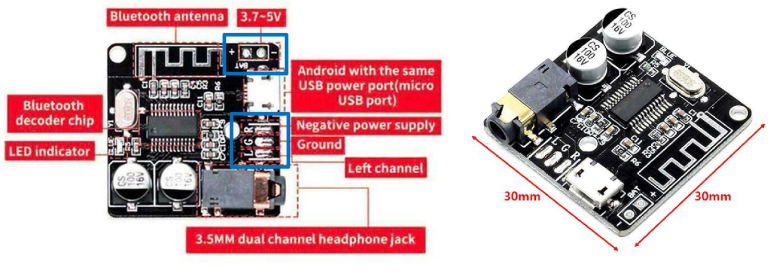

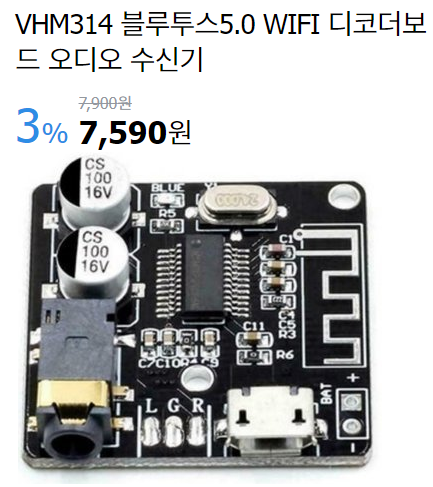

블루투스모듈의 단자 및 크기입니다.

단자 중 파란 박스만 신경 쓰면 됩니다. DC 입력과 신호 OUT 입니다. 신호 OUT 단자가 작고 서로 바싹 붙어 있어서 납땜 작업 시 서로 붙어버릴 수 있습니다. 얇은 배선과 작업 납땜 팁으로 작업해야 할 것 같습니다.

​

​

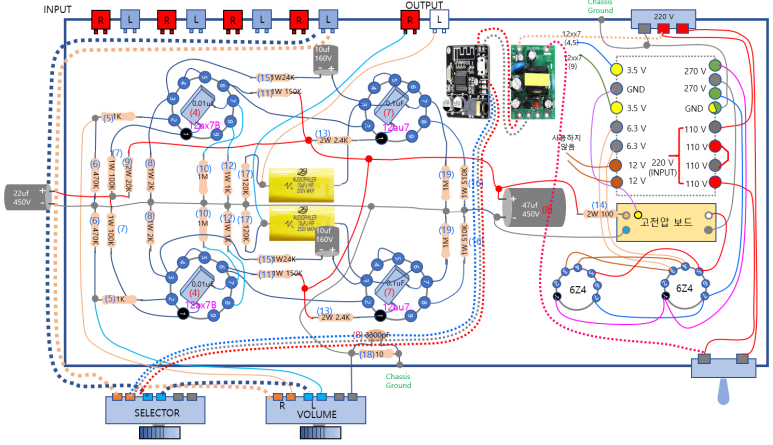

블루투스 모듈을 적용한 배선도입니다. DC전원 및 블루투스 모듈에 연결된 점선 배선을 보시면 됩니다.

첨부파일

배치도_2ax7_ 12au7_프리앰프.pptx

파일 다운로드

​

주의할 것은 AC220V의 연결 시 하나는 AC단자에서 사용하고 다른 하나는 전원 스위치와 연결합니다.

전원 스위치에서 연결 시 스위치를 건너뛴 배선 즉 전원트랜스로 가는 배선과 연결해야 합니다. 대부분 AC 전원을 꼬아서 사용하기 때문에 잘 못 연결할 수 있으니 주의합니다.

​

프리앰프의 입력 1,2,3,4 선택 중 4번 배선을 사용해서 블루투스 신호를 선택하도록 했습니다. 특별한 이유는 없고 원하시는 배선을 하시면 될 것 같습니다.

​

​

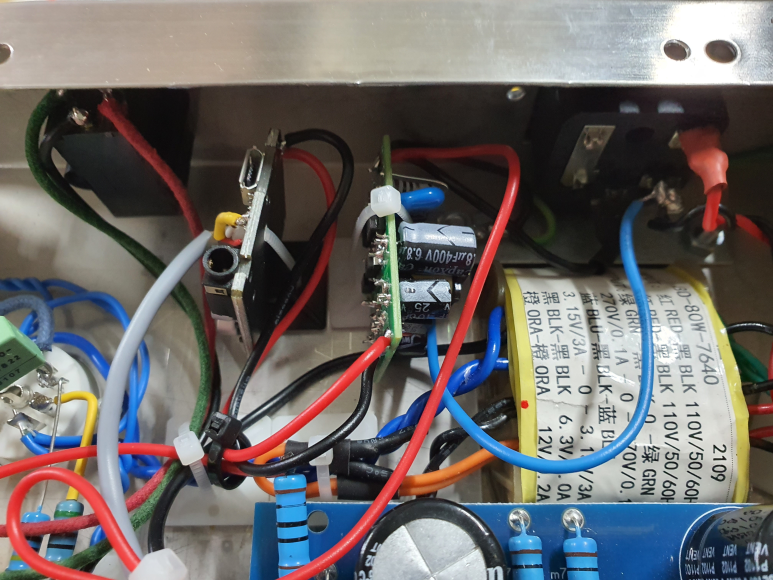

조립 한 모습니다.

​

​

저는 프리앰프가 입력 신호를 선택할 수 있도록 되어 있어서 입력 신호 중 하나를 사용했습니다.

만약 6P1엠프 등 기존 블루투스가 없는 앰프에 추가 장착 시에는 정면에 토글스위치를 추가 장착해서 입력을 선택하도록만 하면 될 것 같습니다.

​

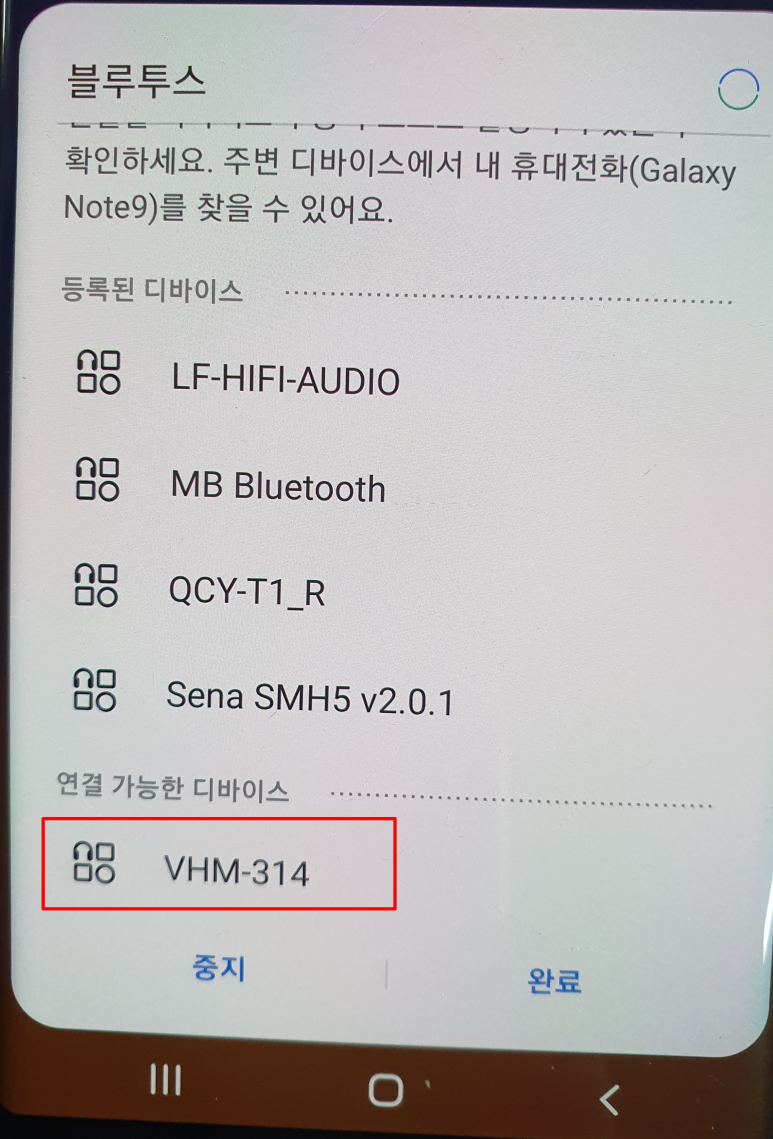

전원을 켜고 블루투스 연결하면 'VHM-314' 리스트 됩니다.

​

​

결론

별도 안테나가 없어도 수신은 잘 됩니다. 끈김은 없습니다.

지연이 조금 있습니다. 유튜브 등 영상이 있는 음악 소스를 사용하는 경우 약간 문제가 될 수 있습니다.

영상 테스트도 있으니 참고하시기 바랍니다.

​

음질은 지금은 잘 모르겠습니다. 블루투스 5.0이기 때문에 크게 떨어지지는 않을 것 같습니다. 가능하다면 APTX, LDAC이 되는 모듈을 사용하면 좋을 것 같습니다. 단순 블루투스 수신용에는 이런 기능들은 없는 것 같더군요.

​

테스트(프리앰프에 블루투스로 입력, EL84 앰프로 스피커 출력)

1) 진공관앰프 블루투스 모듈 추가(부활-사랑이란건)



2) 진공관앰프 블루투스 모듈 추가 테스트(김광석-바람이 불어오는 곳)



3) 진공관앰프 블루투스모듈 추가 테스트 (유투브-아이유-겨울잠)
