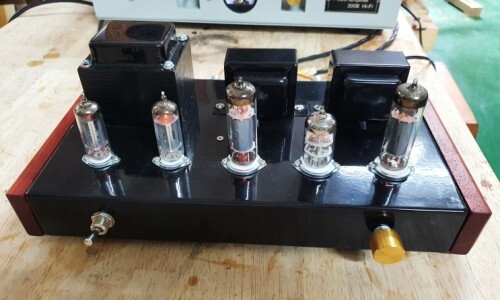

예전에 6P14 진공관앰프 키트를 조립했습니다.
6P14 진공관은 EL84로 호환이 되기 때문에 텔레풍켄 EL84 진공관을 구입해서 사용했습니다.
소리 아주 좋더군요.
아마 진공관 앰프를 2번째로 조립했던 것 같습니다.
고음 보강을 할 수 있는 내용이 있어서 시도해 보다가 험(기생 진동이라고 하는 것 같군요)이 생겼습니다.
기생진동(험)
- 전원을 켜면 지직거리고 볼륨을 높이거나 줄일때도 지직거립니다. 처음 전원을 켰을때 지직거림이 없다가도 시간이 지나면 생깁니다. 전원을 끌때도 지직 거립니다.
동영상 서비스가 종료되어 해당 콘텐츠를 재생할 수 없습니다.
험이 발생해서 진공관, 콘덴서를 모두 바꿔 보았지만 없어지지 않았습니다.
초창기에 만든 거라 배치 등이 만듦새가 깔끔하지 못해서 대부분의 부품을 뜯어내고 다시 조립했는데도 해결이 되지 않았습니다.

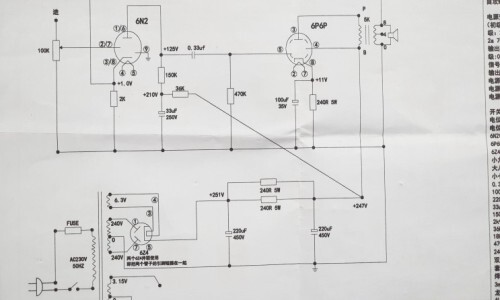

그러다 6n2-6p1 업그레이드 부품을 구입해서 보니 기생진동 관련 부품(저항)이 있더군요.
[앰프] 6P1 업그레이드 키트(6P14,6P6P,EL84,6V6) (2021년 12월 8일) (tistory.com)
[앰프] 6P1 업그레이드 키트(6P14,6P6P,EL84,6V6) (2021년 12월 8일)
진공관앰프 관련해서 10만원대의 키트 제품을 몇 개 조립해 봤습니다. 그런데 아래와 같이 업그레이드 부품 모음을 판매하고 있더군요. 6n2 6p1 중국 진공관앰프 업그레이드 부품 모음 : 퓨쳐
question99.tistory.com
6V6(6P6P) 앰프는 기생진동이 없어서 사용하지 않았습니다.
EL84 앰프에 적용해 보니 기생진동이 없어졌습니다.
동영상 서비스가 종료되어 해당 콘텐츠를 재생할 수 없습니다.

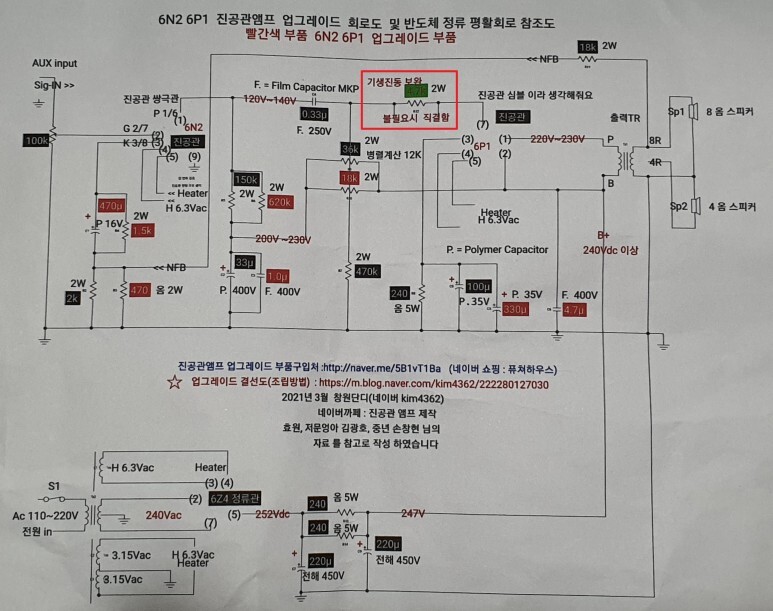

업그레이드 부품 중이 4.7K 저항이 있습니다.(사진의 빨간 박스)
초단증폭(6N2)에서 커플링 콘덴서를 거쳐 출력관(6P1)으로 가는 라인에 4.7K 저항을 연결하는 것입니다.

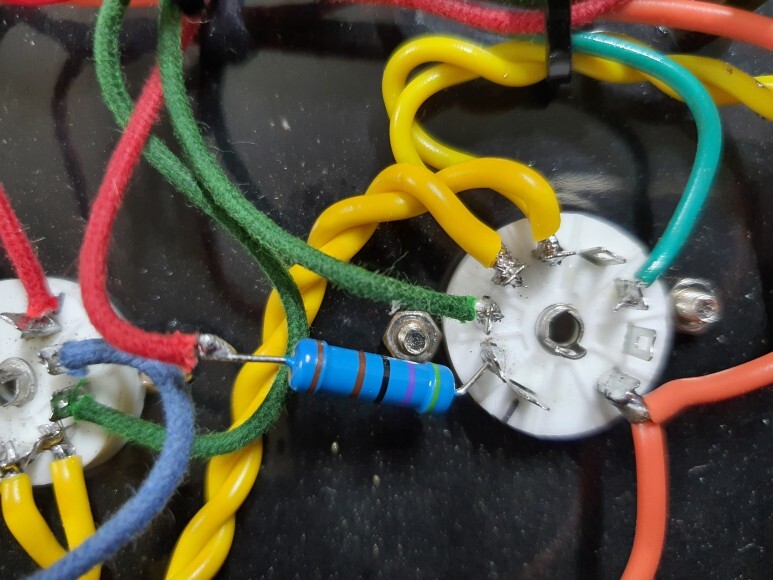

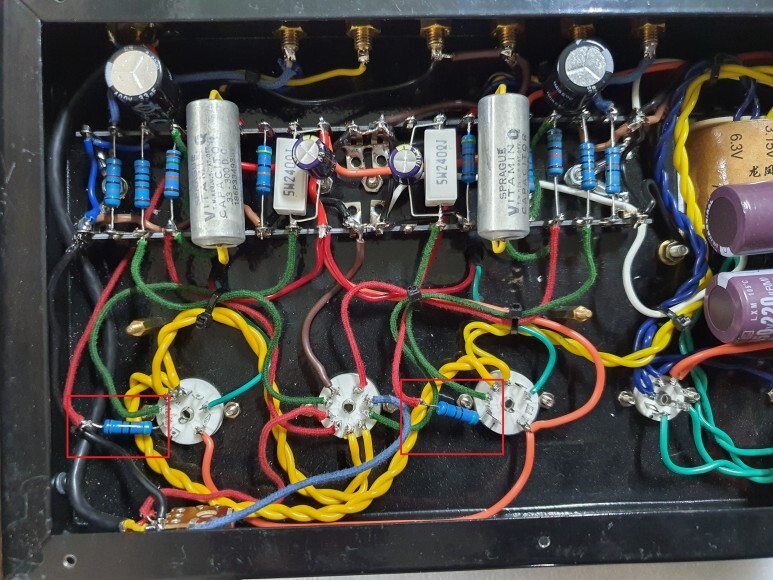

사진의 빨간 박스와 같이 저항을 연결했습니다.
테스트
1) 진공관앰프 키트(6P143=EL84) 기생진동(험) 해결 후 테스트(부활-사랑이란 건)
동영상 서비스가 종료되어 해당 콘텐츠를 재생할 수 없습니다.
2) 진공관앰프 키트(6P143=EL84) 기생진동(험) 해결 후 테스트(김동률-취중진담)
동영상 서비스가 종료되어 해당 콘텐츠를 재생할 수 없습니다.
3) 진공관앰프 키트(6P143=EL84) 기생진동(험) 해결 후 테스트(이문세-굿바이)
동영상 서비스가 종료되어 해당 콘텐츠를 재생할 수 없습니다.
