[스피커] 풀레인지 스피커 네트워크(필터) ? (2021년 9월 7일)

일반적으로 Fullrange 스피커를 만들면 별도의 네트워크 없이 바로 앰프에 연결합니다.

이것이 장점이기도 하죠.

그런데 스피커유닛이 평탄한 주파수특성을 갇고 있지 않다면 이를 개선할 방법이 있어야겠죠.

네트워크보다는 필터의 기능이겠죠.

​

삼미 ME08B40 유닛을 사용해 보니 고음의 음압이 높아서 귀가 아프게 느껴집니다.

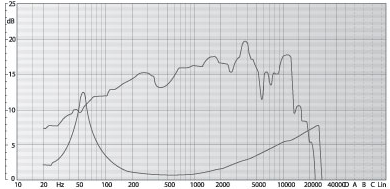

아래가 ME08B40 주파수 곡선 입니다. 1KHz 이상을 좀 평탄화 하면 좋아질 것 같습니다.

그래서 여러가지 찾아봐서 적당한 방법을 찾았습니다.

나중에 실제 적용해 봐야겠습니다.

​

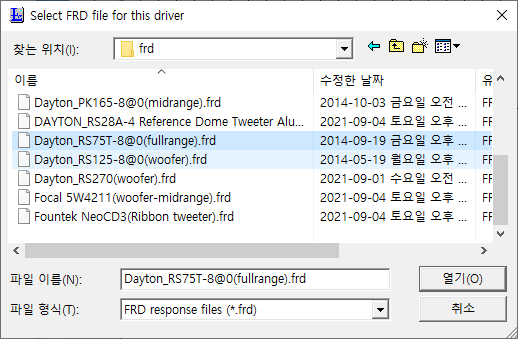

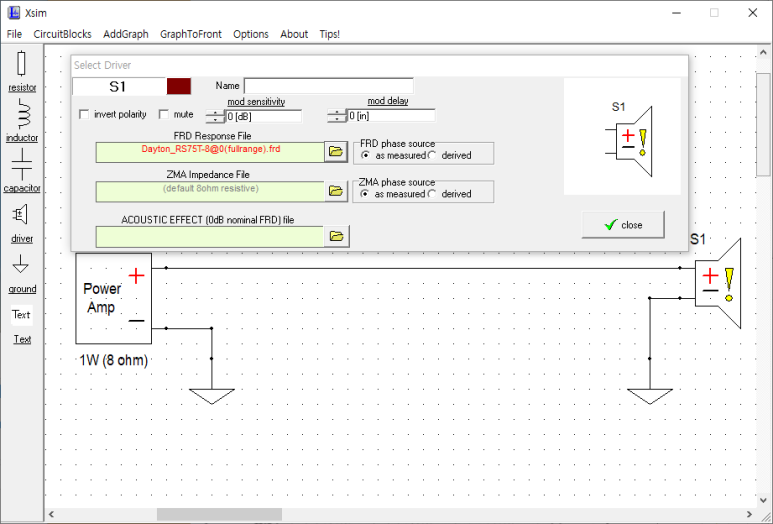

유닛이 1개인 스피커에 fullrange frd 파일을 지정 합니다.

​

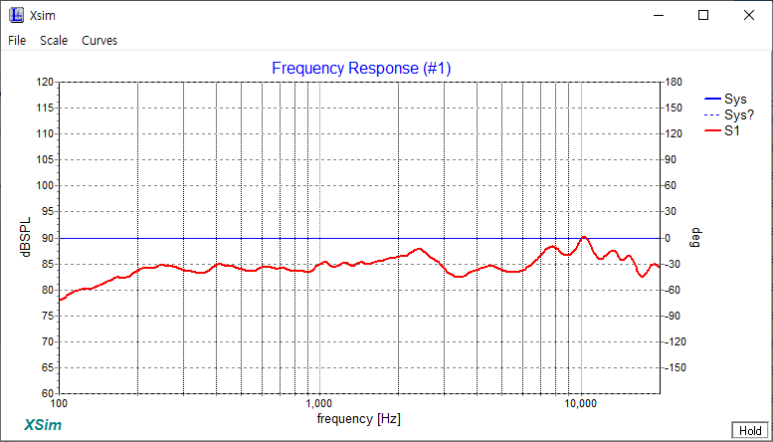

고음으로 갈수록 SPL이 높아지는 것이 보입니다.

​

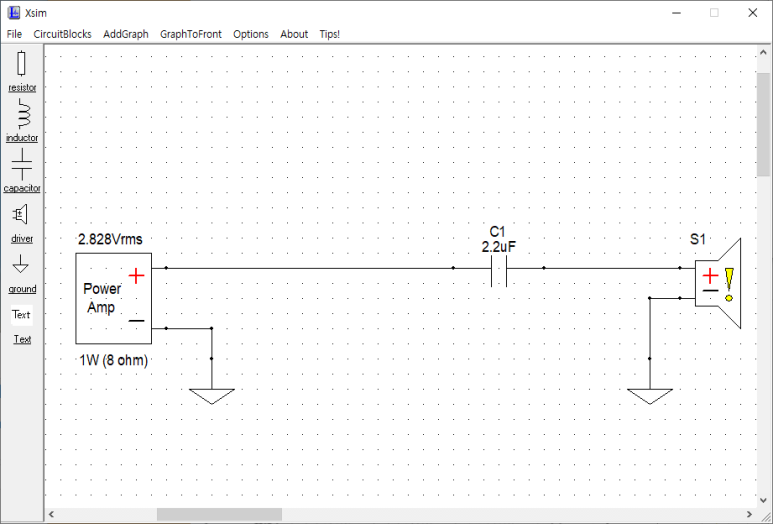

여기에 콘덴서 2.2 uF 를 연경합니다. 이렇게 하면 High-pass Filter가 되겠죠.

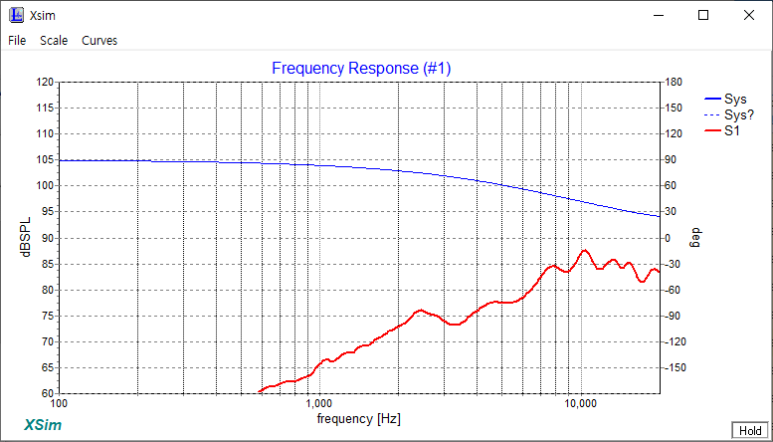

콘덴서 연결 전후.

high-pass 필터 효과로 고음만 출력됩니다.



​

​

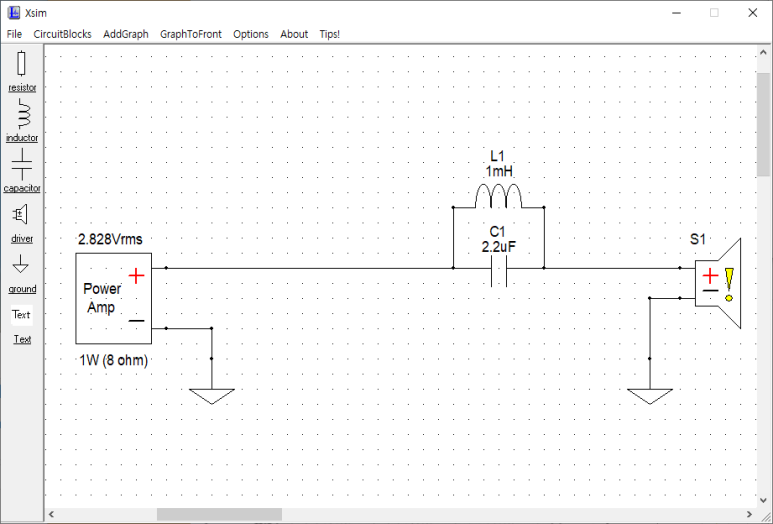

콘덴서와 병렬로 코일 1mH 를 연경 합니다.

​

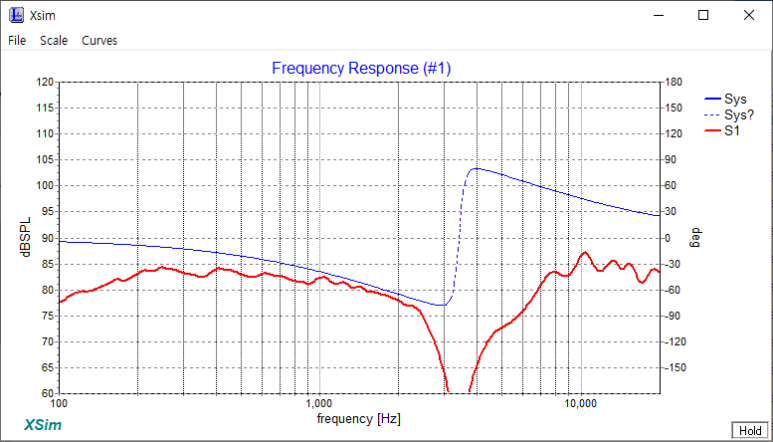

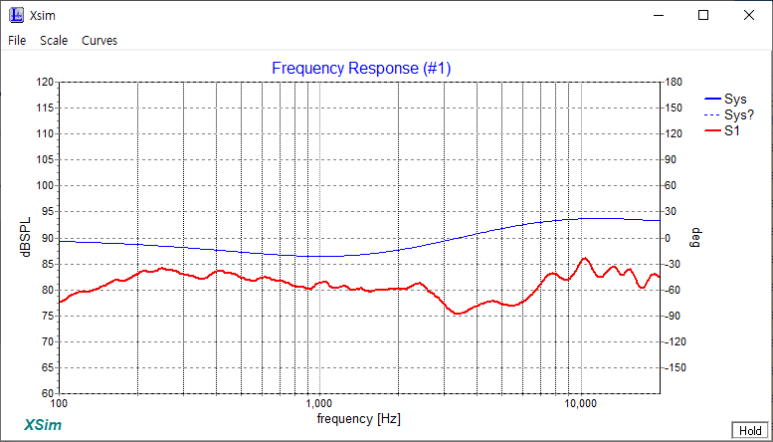

코일 병렬연경 전후.

이제 Low-pass 필터가 적용되어 저음도 출력되는 것을 볼 수 있습니다.



​

​

여기에 병렬로 저항 10 옴을 연결 합니다.

​

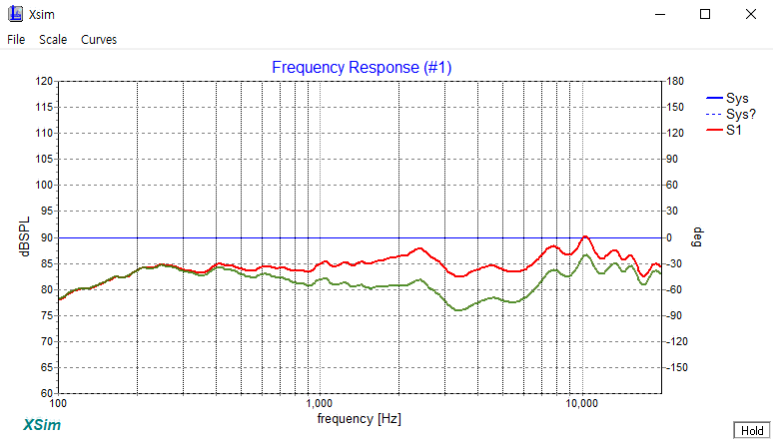

저항 병렬연결 전후.

저음과 고음 중간에 나오지 않던 중음 주파수가 출력 됩니다.



​

​

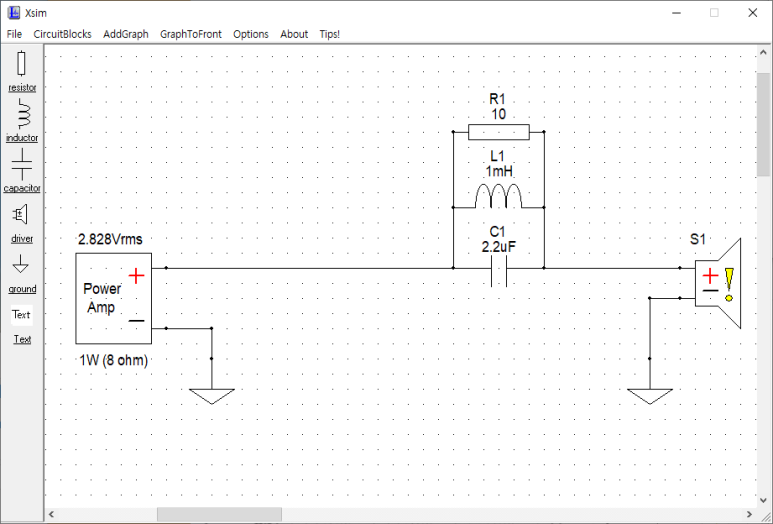

콘덴서,코일,저항을 병렬로 연경하는 노치(Notch) 필터 입니다.

BRF(Band Rejection Filter) 또는 BSF(Band Stop Filter) 입니다.

특정 수파수대만 통과하는 Low-pass, High-pass, Band-pass 와 달리 특정 주파수대만 통과시키지 않는 것입니다.

이를 활용해서 Fullrange에서 특정주파수대의 음압을 낮추어 사용하는 것 같습니다.



​

임피던스 조정.

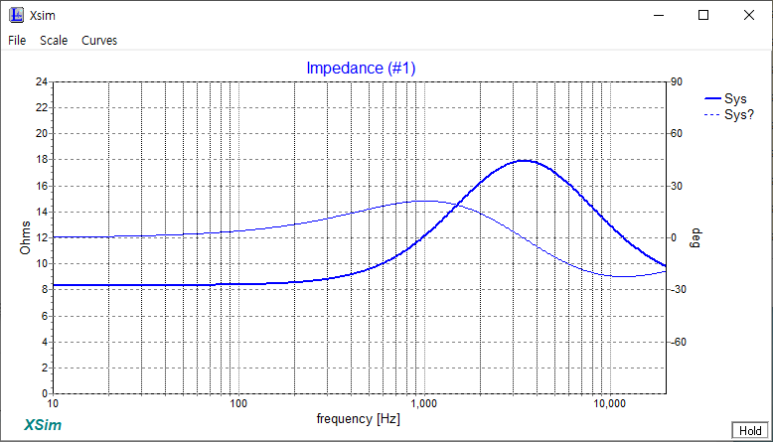

이렇게 필터를 사용하게 되면 주파수가 높아질 수록 임피던스가 높아지게 됩니다.

이때 저항을 연결하면 다음과 같이 임피던스를 낮추게 됩니다.



​

​

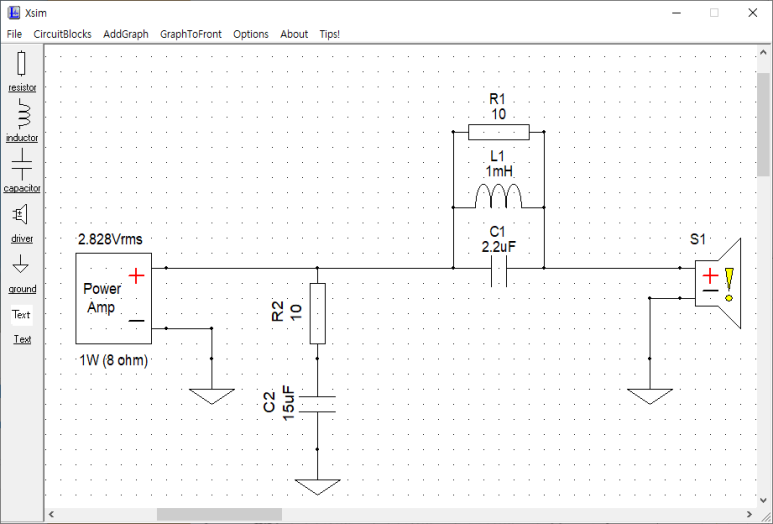

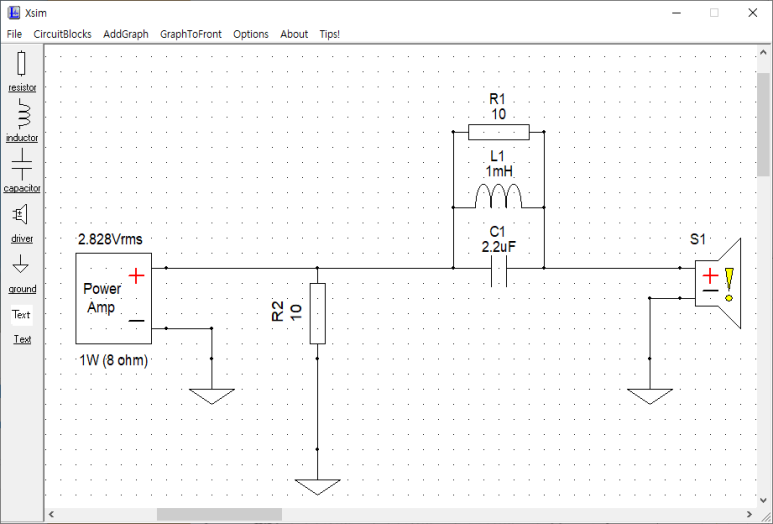

저항에 직렬로 콘덴서를 연결 합니다.



​

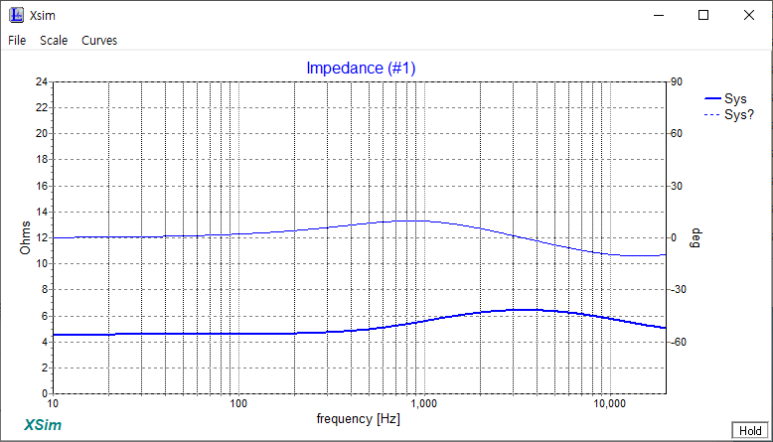

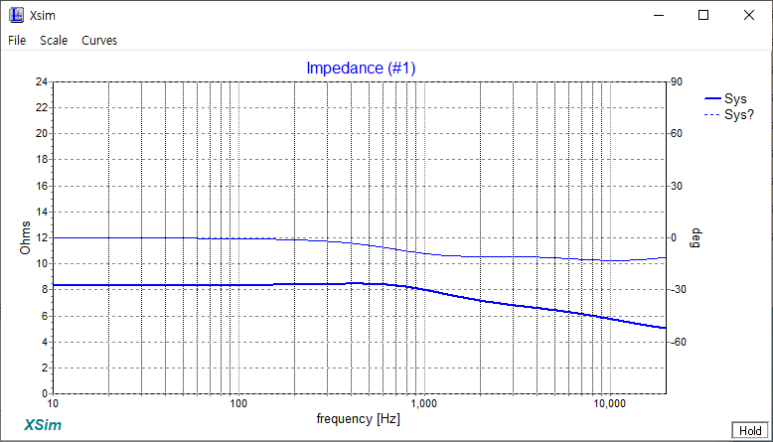

임피던스가 더 낮아졌습니다.



​
