이전에 DaytonAudio DATS V3를 가지고 스피커유닛의 특성 값을 측정해 봤습니다.
그런데 제조사에서 알려주는 특성값과 DATS의 측정값에 차이가 너무 커서 정확성에 의문이 생겼습니다.
그래서 다른 유닛으로 측정해서 DATS의 측정값을 믿을 수 있는지 보려고 합니다.
결 과
결과를 먼저 말씀드리면 DATS의 측정이 정확하다는 것입니다.
물론 77B10K와 FE85 유닛 측정만으로 확정할 수 없지만 DATS의 측정값이 더 신뢰할 수 있을 것 같습니다.
지금까지 몇 가지 유닛을 측정한 결과 제조사에서 알려주는 특성 값은 평균값 같은 것으로 보입니다. 측정해 보면 같은 모델의 유닛이라고 특성 값이 다 다릅니다. 몇 % 오차를 가지느냐입니다.
이런 것들을 보면 유닛 개개의 특성을 확인해서 정확한 Vas를 계산할 수 있는 DATS의 신뢰성이 높아 보입니다.

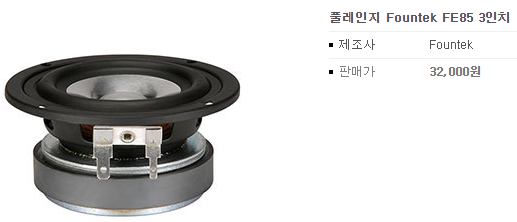

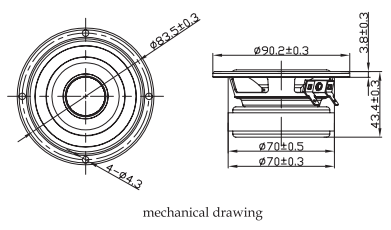

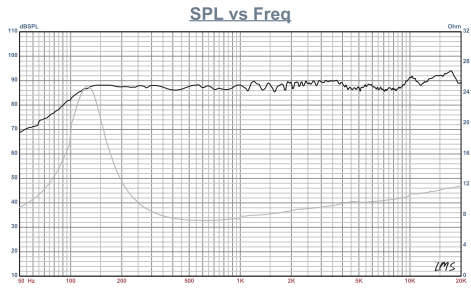

이번 측정은 '파운텍 FE85' 유닛으로 합니다. 삼미CW-77B10K의 가격이 6,000~ 10,000 원 정도 하니까 FE85는 엄청 비싼 유닛입니다.
측정
1. DATS Caliboration
1) lead caliboration

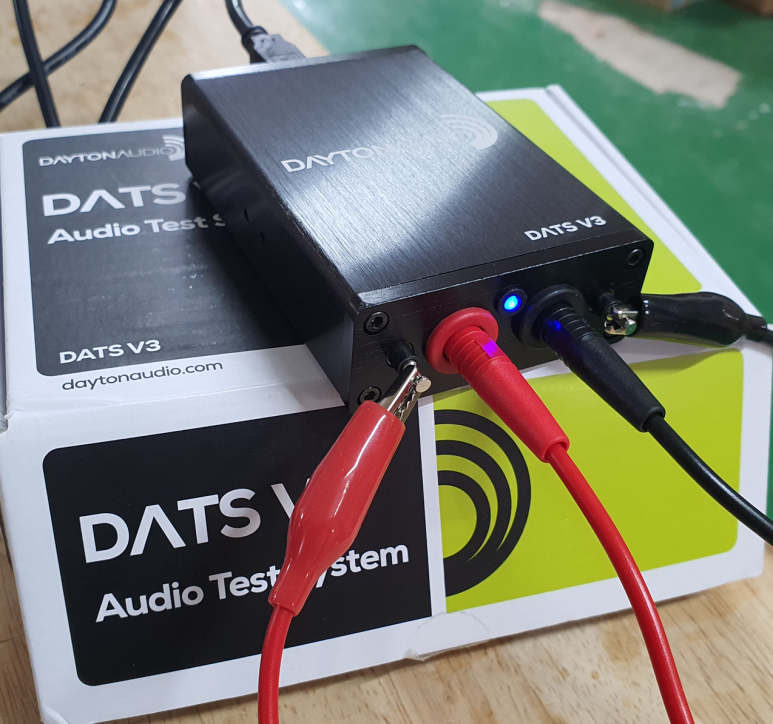

- 사진처럼 두 선을 연결한 후 Caliboration 하면 됩니다.

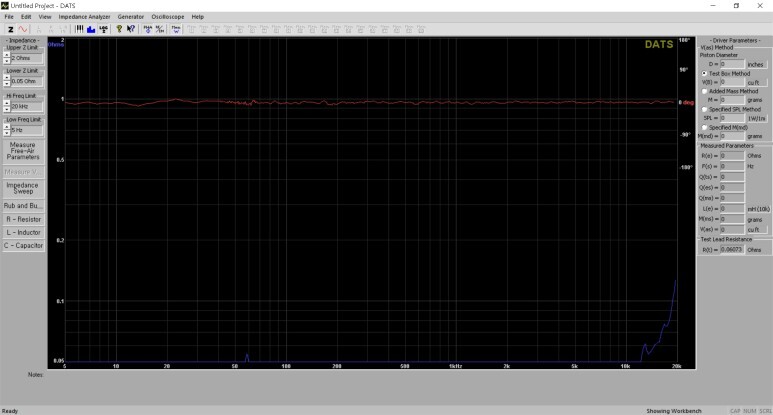

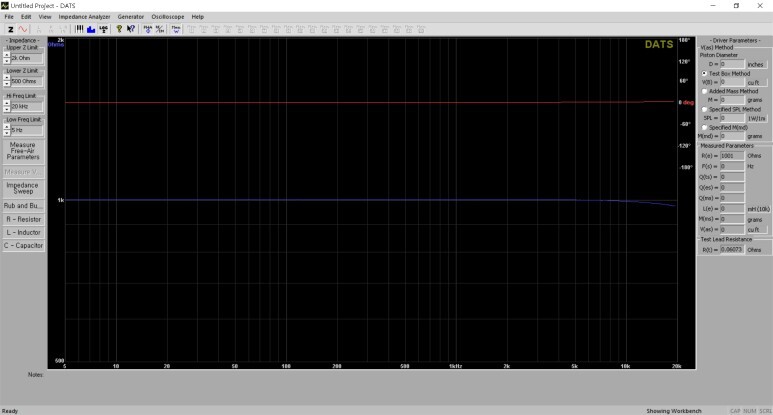

2) impedance caliboration

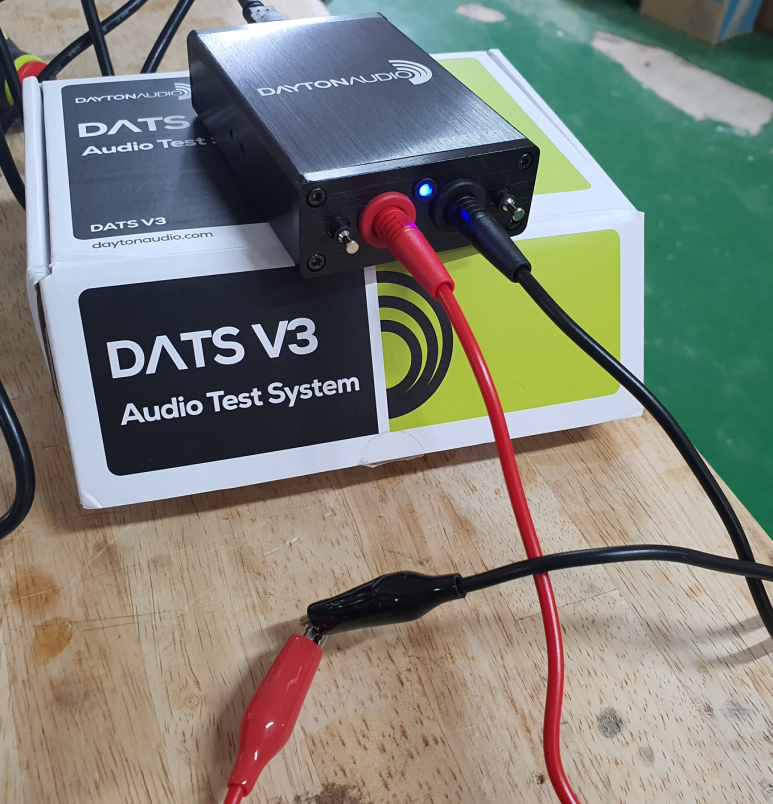

- 사진과 같이 DATS의 단자에 연결 후 Caliboration 하면 됩니다.

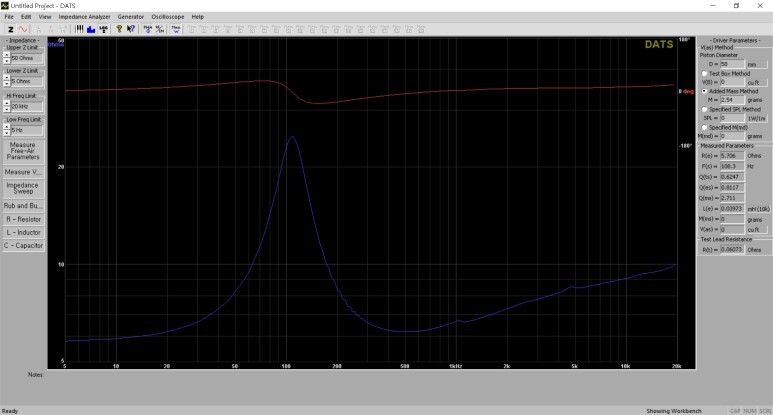

2. Free-Air 측정

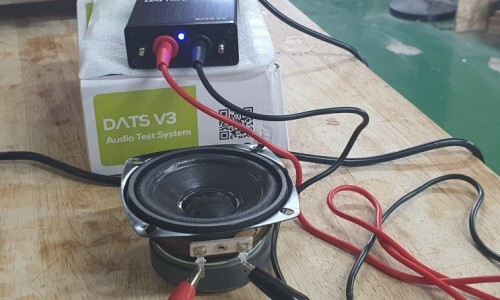

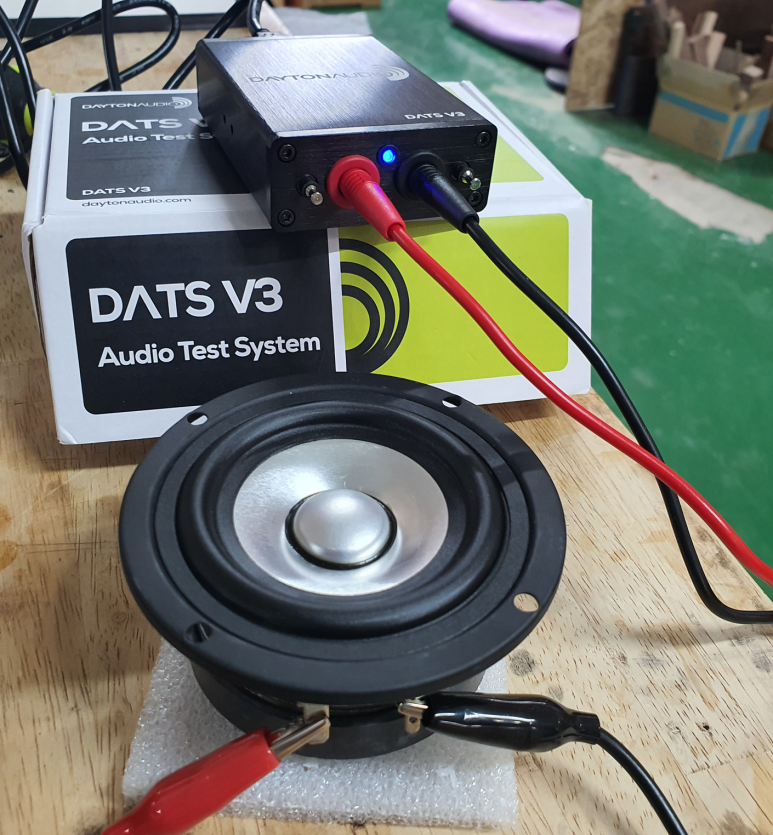

- 스피커 유닛의 단자에 연결 후 Free-Air 번튼을 클릭해서 측정합니다.
- Fs, Qts 등을 측정할 수 있습니다.
3. 추가할 무게가 Fs 를 낮추는지 확인

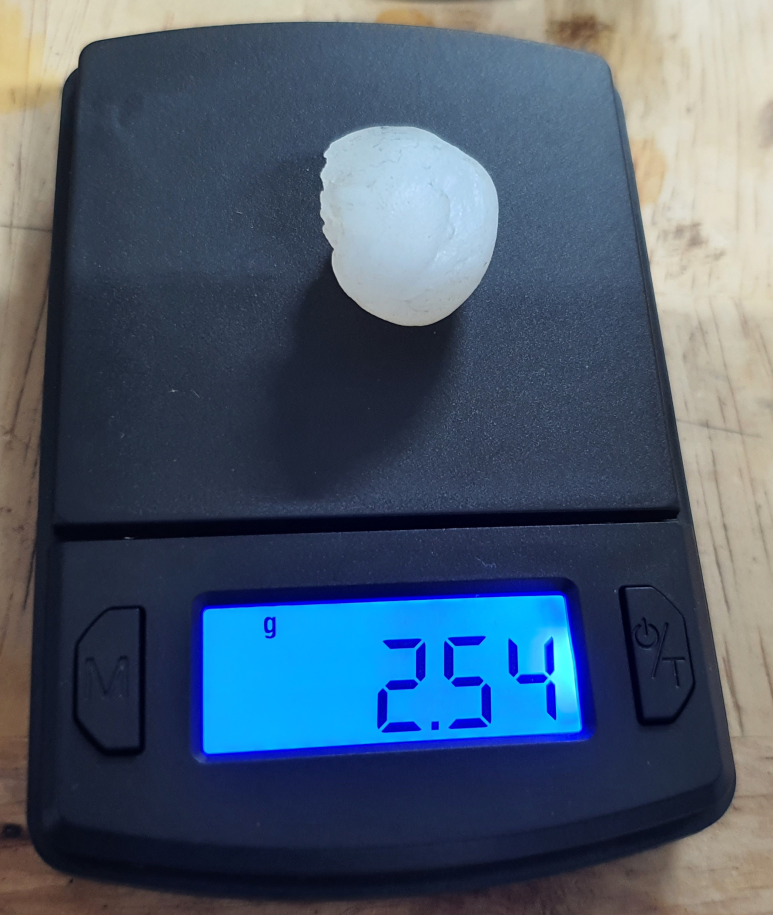

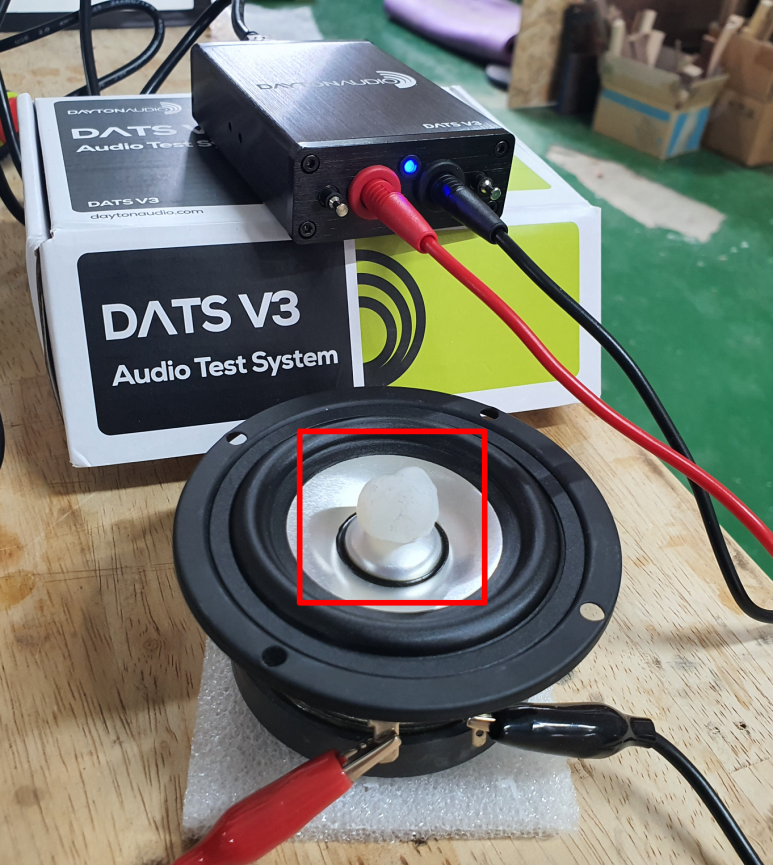

Tack-if 접착 껌으로 무게를 맞추었습니다. 사진과 같이 유닛의 Dust cap에 접착 껌을 붙여 측정합니다.

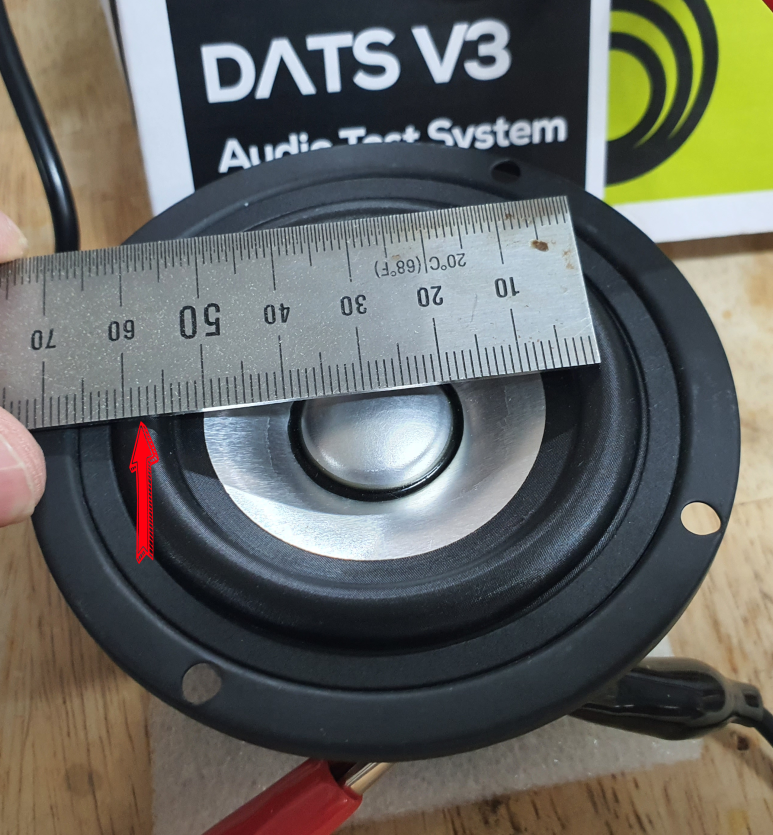

piston Diameter의 측정은 콘지의 엣지의 1/3 지점부터 측정하면 된다고 합니다. 약 58mm 입니다.

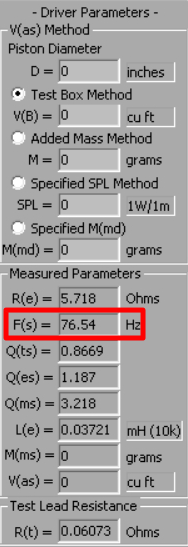

무게를 추가하기 전에 110 Hz 였는데, 무게 추가 후 76.54 Hz가 되었습니다.
약 31% 낮추었습니다.
4. Free-Air 재측정
- 추가할 무게가 Fs를 어느 정도 낮추는지 확인했기 때문에 Free-Air 값이 변경되었습니다. 그래서 다시 원래의 Free-Air 값을 측정합니다.

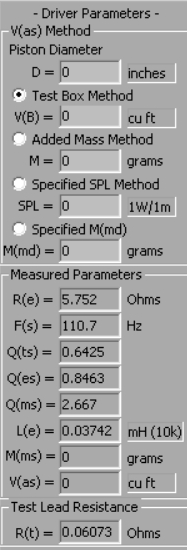

무게 추가 전에 Free-Air 측정값과 거의 같습니다.
5. Vas 측정

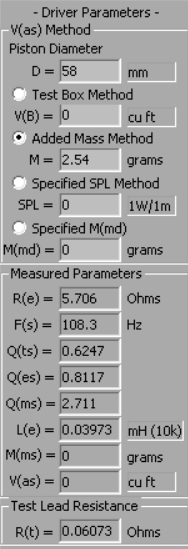

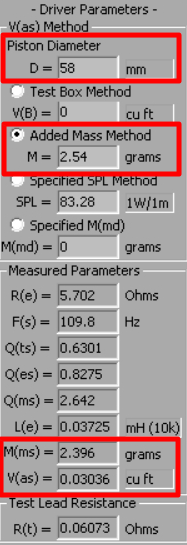

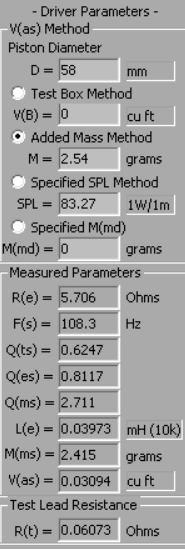

Piston Diameter를 58 mm로 입력하고, Added Mass Method는 2.54 grams로 입력합니다. 2.54 grams은 앞에서 Fs를 110Hz에서 76.54Hz로 약 31% 낮춘 무게입니다.
Vas를 측정하면 Vas가 0.03 cu ft 으로 측정됩니다.

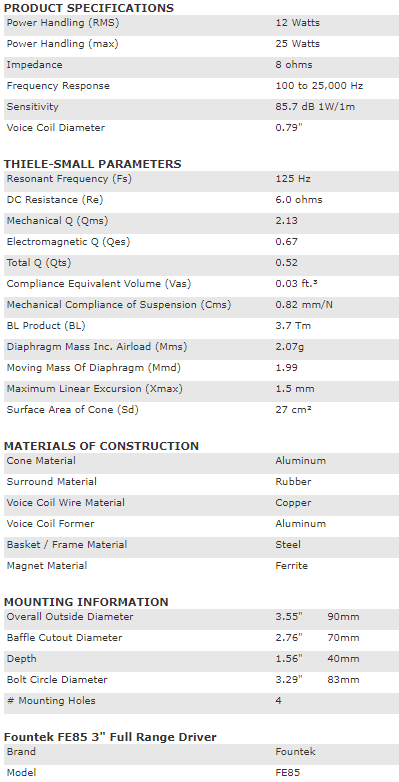

아래와 같이 제조사에서 알려주는 Vas와 정확히 같은 값입니다.
(앞에서 어느 정도 무게를 사용하면 되는지 측정해서 확인했는데, Mms 무게 정도 사용하면 된다고 합니다. 하지만 이렇게 Vas측정 때나 Mms를 확인할 수 있기 때문에 나중에 추가 정확한 측정 시 이 Mms 무게를 사용하면 될 것 같습니다.)
2번째 유닛 측정
1. Free-Air 측정
2. Vas 측정
두 번째 유닛의 Vas 측정 역시 0.03 cu ft로 제조사에서 알려주는 값과 동일합니다.
측정 결과로 보면 DATS의 측정이 정확하다는 것입니다.
물론 77B10K와 FE85 유닛 측정만으로 확정할 수 없지만 DATS의 측정값이 더 신뢰할 수 있을 것 같습니다.
