[스피커] 스피커유닛 특성 측정(DaytonAudio DATS V3, 삼미77B10K)

(2021년 9월 17일)



자작 스피커를 만들다보니 스피커 유닛의 특성정보가 없는 경우가 많습니다.

대충 비슷한 크기 즉 4인치, 6.5인치, 8인치 등으로 다른 분들이 만든것을 참고 할 수 있습니다.

그렇지만 조금 더 정확하게 만들고 싶은 마음이 생깁니다.

​

스피커의 주파수특성을 측정할 수 있는 '데이턴오디오 OmniMic V2' 를 구입할 때 'DATS V3'도 구입했었습니다.

드디어 DATS를 사용할 때가 된 것 같습니다.

​

DATS V3 측정을 실험해 보겠습니다.

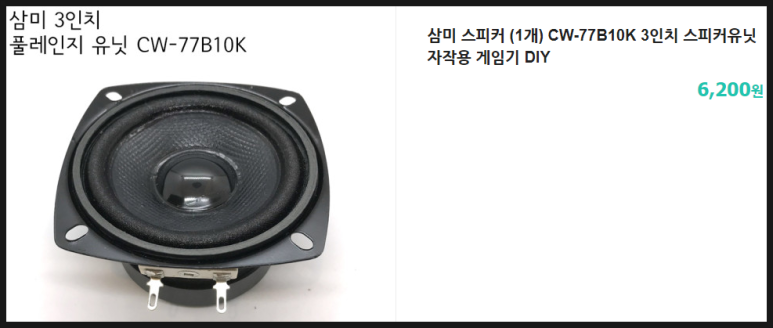

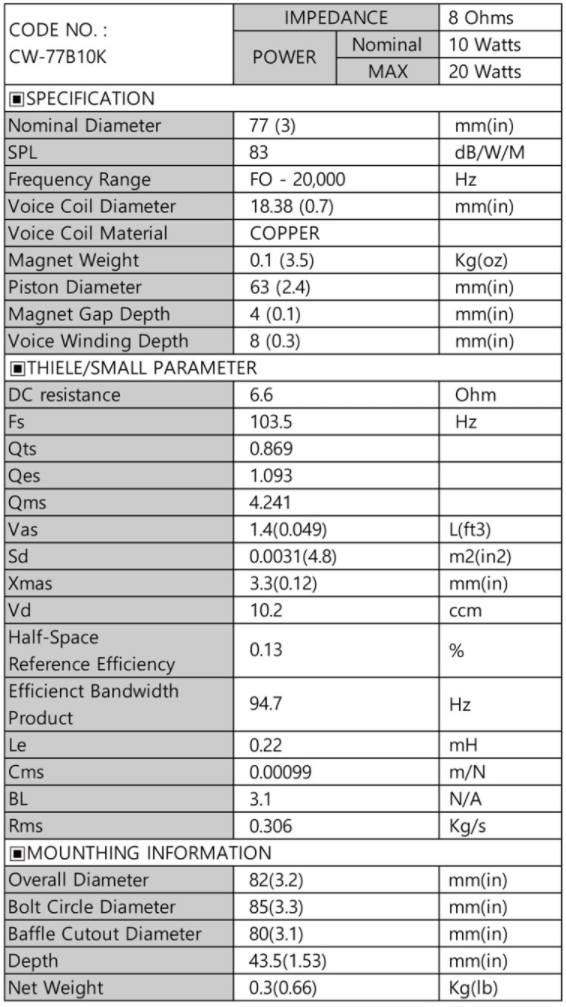

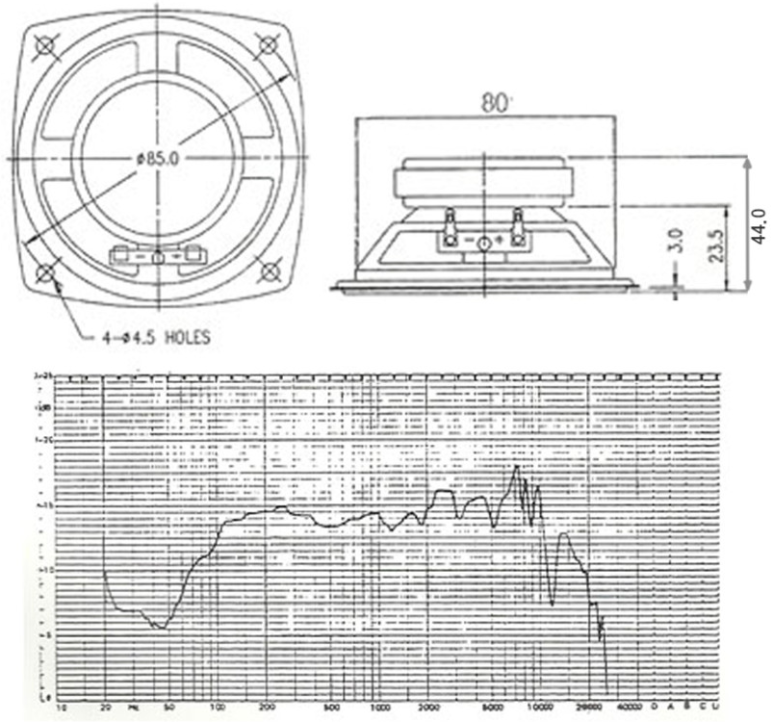

삼미스피커유닛 CW-77B10K의 정보를 보겠습니다.

​

DATS V3 사용 방법을 알아보고 사용했지만 정확한 측정방법 인지는 모르겠습니다.

​

1) Test Leads Caliboration

2) Impedance Caliboration

3) Measure Free-Air Parameters

4) Measure V(as) by the Selected Method

​

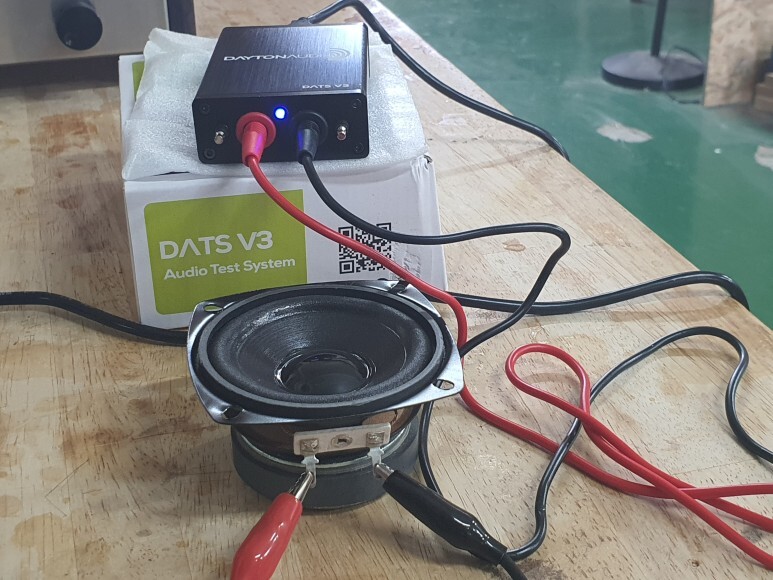

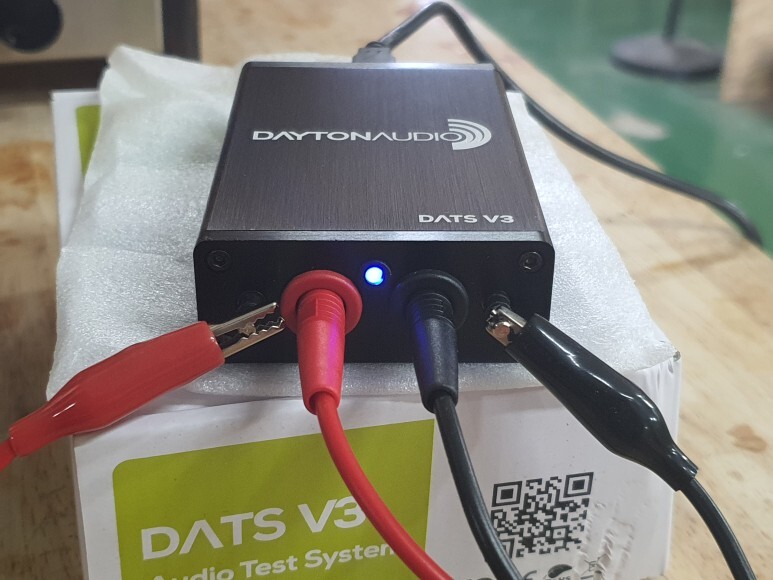

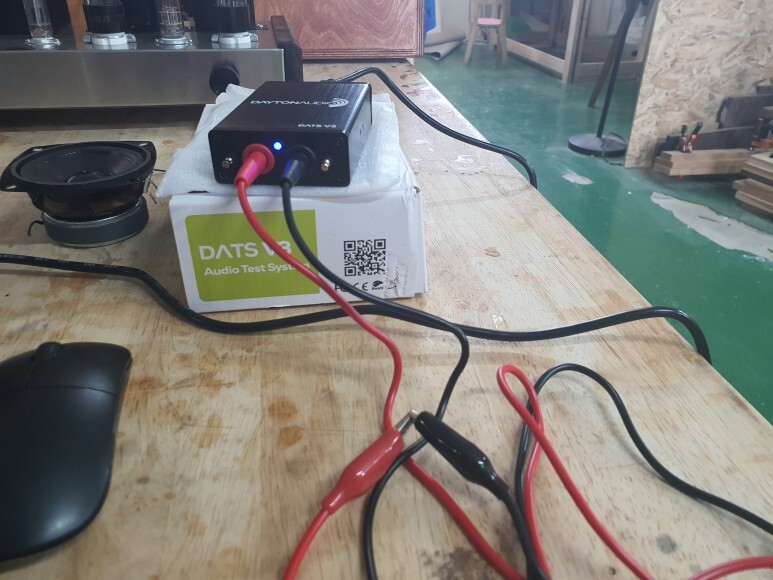

1) Test Leads Caliboration 합니다. 사진과 같이 측정단자를 같이 물리고 진행 합니다.

​

2) Impedance Caliboration

- DATS V3에 있는 측정단자에 물리고 Caliboration 합니다.

​

​

3) Free-Air Parameter를 측정해 봅니다.

​

​

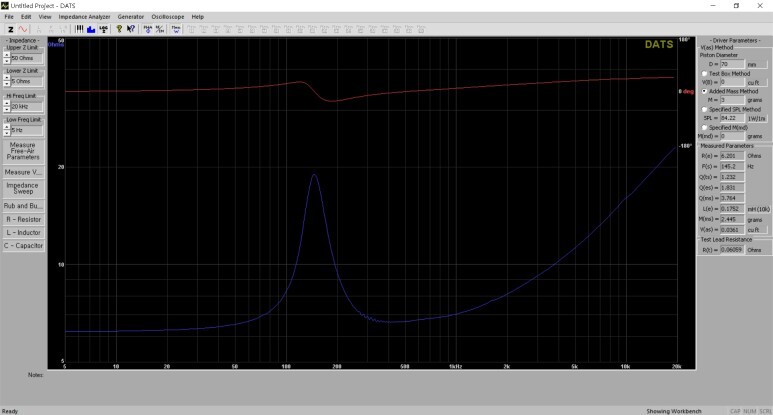

- R, Qts 등이 측정 됩니다.

- Qts를 보면 원래 0.869 였지만 측정해보면 1.249, 1.192가 나옵니다.(2개 유닛을 측정 함)

​

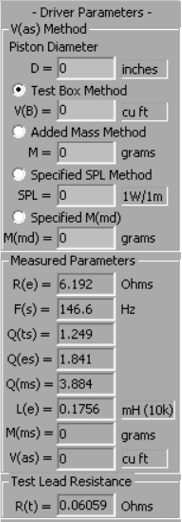

첫번째 유닛

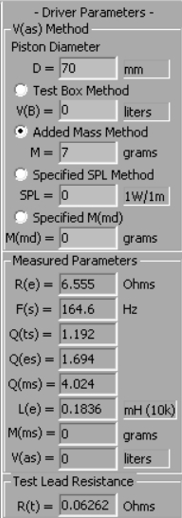

두번째 유닛

- 같은 모델의 유닛이어서 각각의 유닛마다 측정치가 다름을 알 수 있습니다. 이게 수용 가능한 차이인지 모르겠네요.

​

4) Vas를 측정 합니다.

- Vas 측정 방법은 몇가지가 있는데,

유닛의 더스트캡(dust cap)에 일정 무게추를 올려두고 측정하는 방법을 사용했습니다.

- Position Diameter를 유닛의 콘지지름으로 입력하고, 'Added Mass Method'의 'M'에 무게를 입력 합니다.

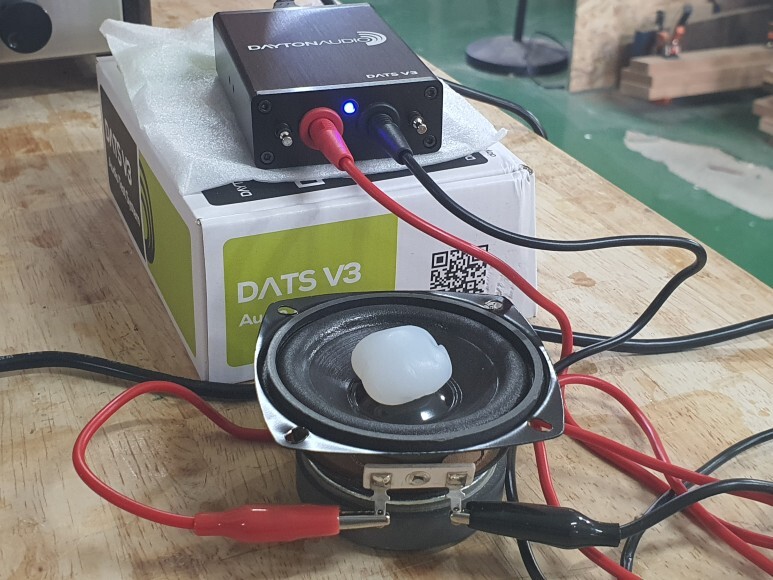

여기서는 저울로 측정해서 3 grams를 입력했습니다. 유닛이 주파수가 가해지기 때문에 무게추가 dust cap에 고정하기 위해서 'Tack-it 접착껌'을 사용했습니다. 3 gram은 접착껌으로 만들 수 있습니다.(이 무게가 어느정도를 해야하는지 잘 모르겠습니다)

​

Tack-if 접착껌. 국내에서는 네일아트용으로 사용하는 것 같군요.

​

- 이제 측정 해 봅니다.

V(as)=0.0361, M(ms)=2.445 등 결과가 측정 됩니다.

​

7 grams으로 무게를 늘려봤습니다.

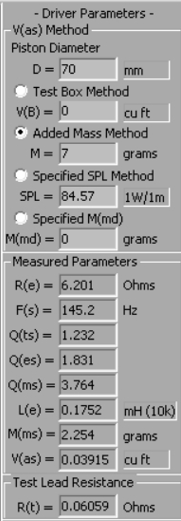

- V(as)가 3 gram일때 0.0361 에서 7gram일때 0.03915가 되었습니다.(이게 무슨 뜻일까요? ㅎㅎ)

​

V(as)를 cu ft에서 Liters러 변경.

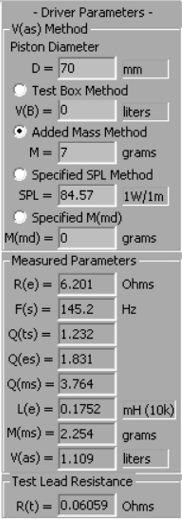

재원표에는 1.4 였습니다. 측정값은 1.109 입니다.

​
