[스피커] 네트웨크(필터) 우퍼(저음) 코일 실험 (2021년 9월 3일)

이전에 트위터(고음)에서 콘덴서를 사용해서 주파수를 콘트롤하는 시뮬레이션을 해봤습니다.

High-Pass Filter라고 합니다.

이번에는 우퍼(저음)에 코일을 사용해서 주파수를 콘트롤 합니다.

이는 Low-Pass Filter라고 합니다.

직관적인 이름 입니다.

​

​

2 way 스피커 구조 입니다. 앰프에 트위터, 우퍼(저음, 중고음으로 사용) 스피커 유닛만 있습니다.

이번에는 트위터(고음)는 그대로 두고 우퍼(저음)만 시뮬레이션 합니다.

​

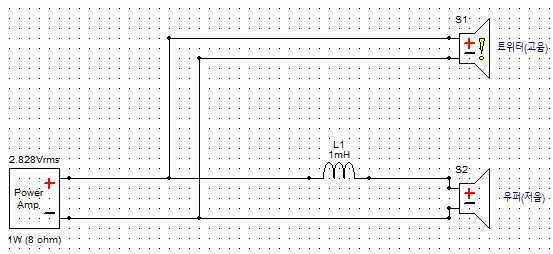

우퍼(저음) 유닛에 코일 1 mH를 연결 합니다.

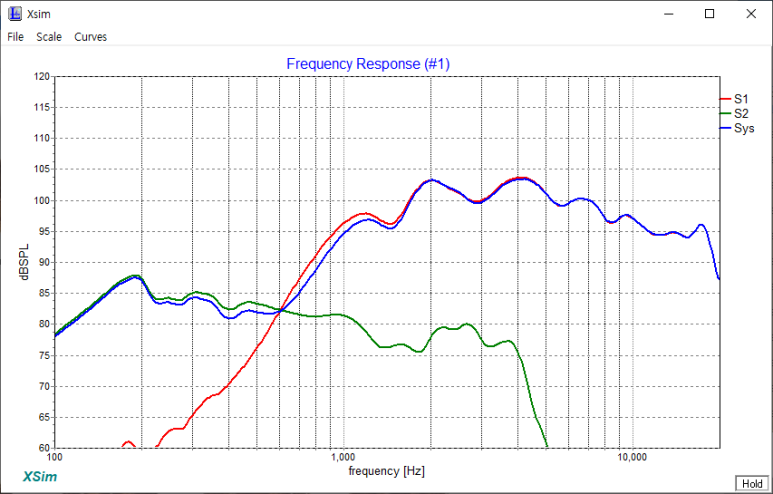

코일이 없을때(왼쪽)과 1mH의 코일이 있을때(오른쪽) 입니다.

1) 저음의 끝(녹색)이 1.5 KHz 쯤에서 1.37 KHz 쯤으로 낮아집니다.

2) 저음의 SPL이 낮아집니다.





​

​

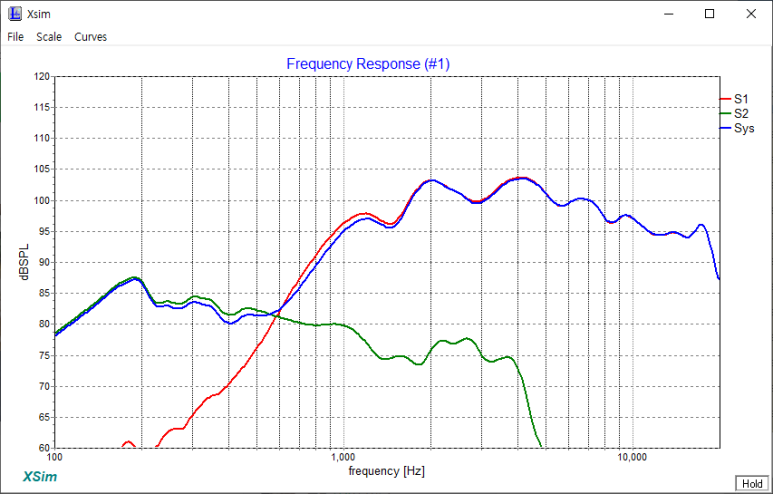

이제 코일을 0.5mH 로 변경해 봅니다.

​

1 mH 일떄와 0.5mH 일떄의 차이

1) 저음 주파수의 끝이 1.37 KHz쯤에서 1.4 KHz 쯤으로 높아집니다.

2) 저음 SPL도 조금 높아 집니다





​

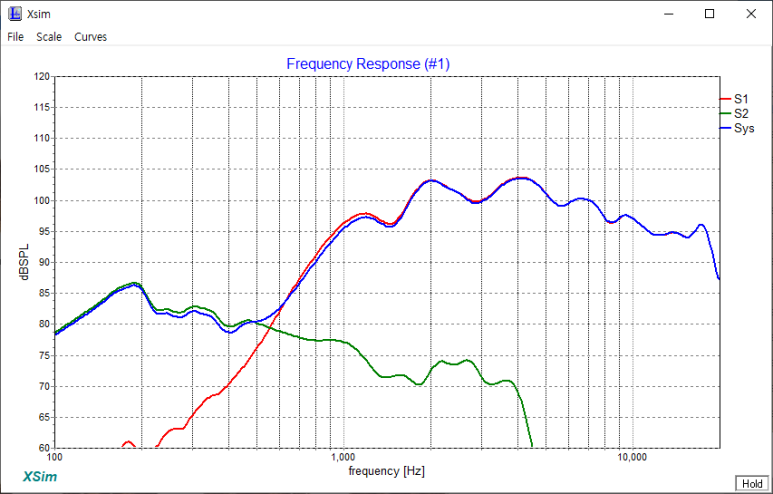

이번에는 2 mH 코일을 변경해 봅니다..

1 mH 일때와 2 mH 일떄 차이

1) 저음 주파수 끝이 1.37KHz 쯤에서 1.35 KHz 쯤으로 낮아짐

2) 저음 SPL도 낮아짐





​

0.5 mH / 1 mH / 2 mH

코일 값이 높아질 수 록 저음 주파수가 낮아집니다.









​
