[앰프] 6N2-6P1 블루투스 앰프 조립 (2021년 8월 22일)

중국산 10만원대 진공관앰프 중 블루투스 기능이 있는 앰프를 조립해 봤습니다.

블루투스 연결을 어떻게 하고 있는지 궁금했습니다.

​

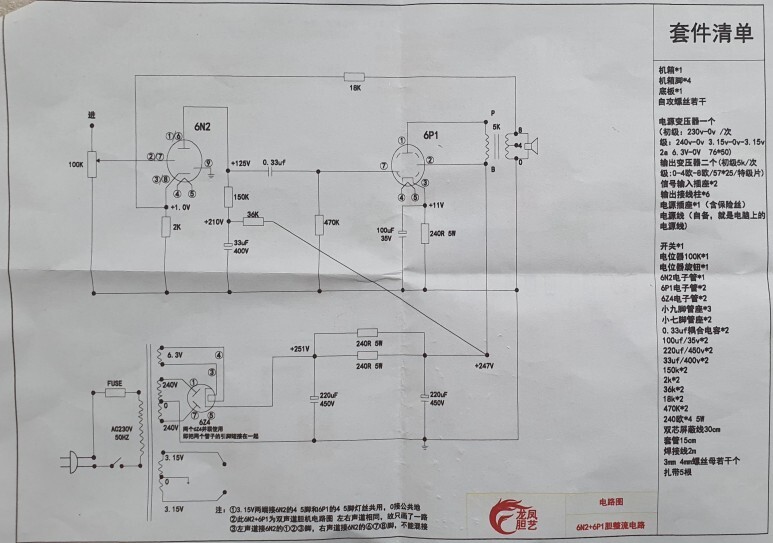

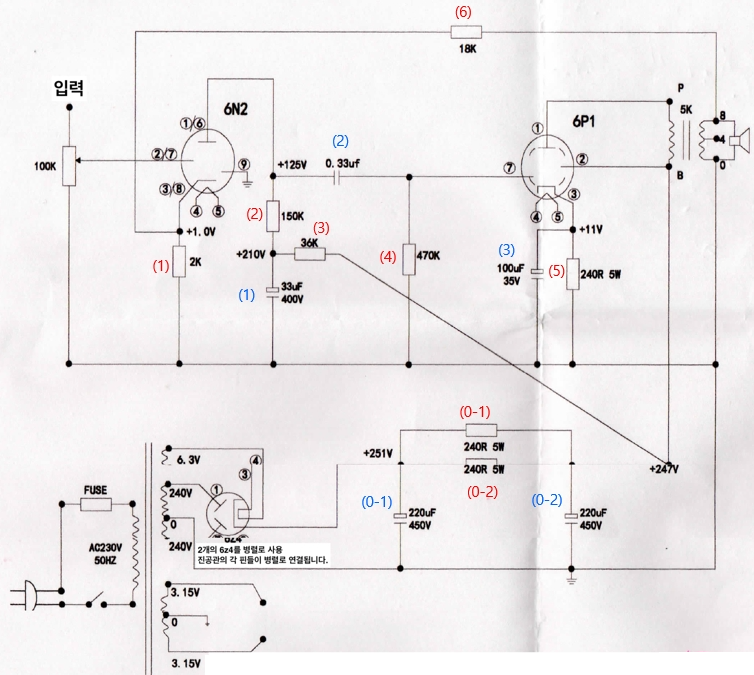

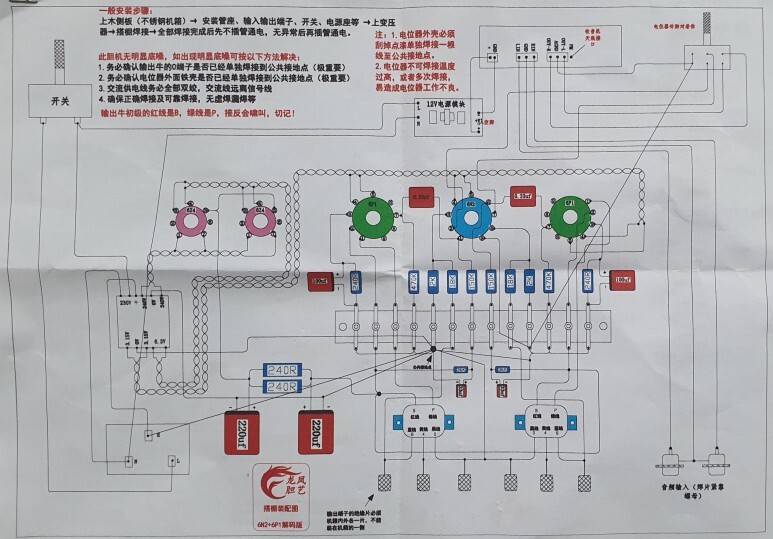

보내 온 회로도와 배치도 입니다. 블루투스 내용은 없네요. 저가 중국산답게 친절하지 못한 내용 입니다.

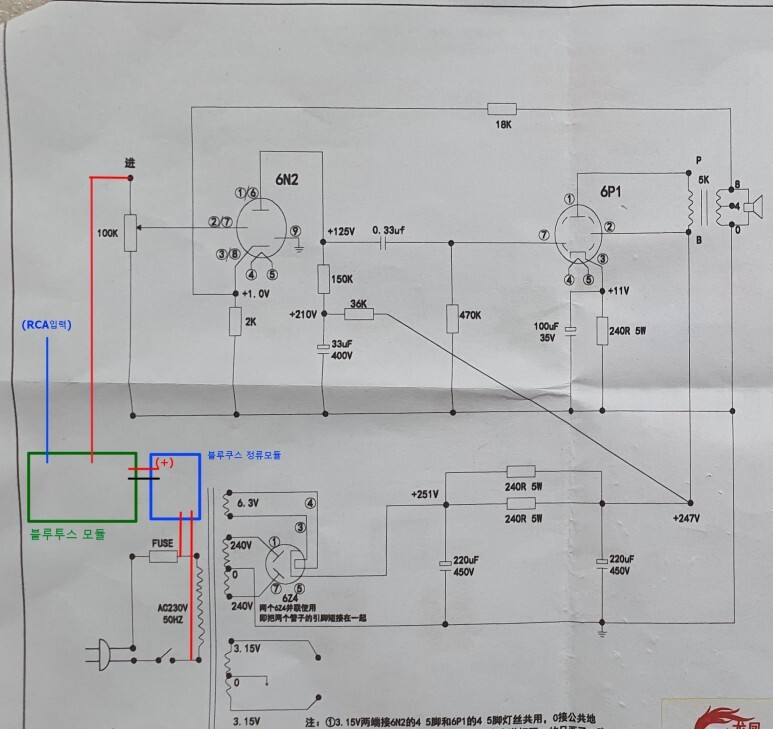

작업 후 간단히 그려 본 블루투스 모듈 연결 회로도 입니다.

​

저항 및 콘덴서 번호 입니다. 임의로 지정한 것입니다.

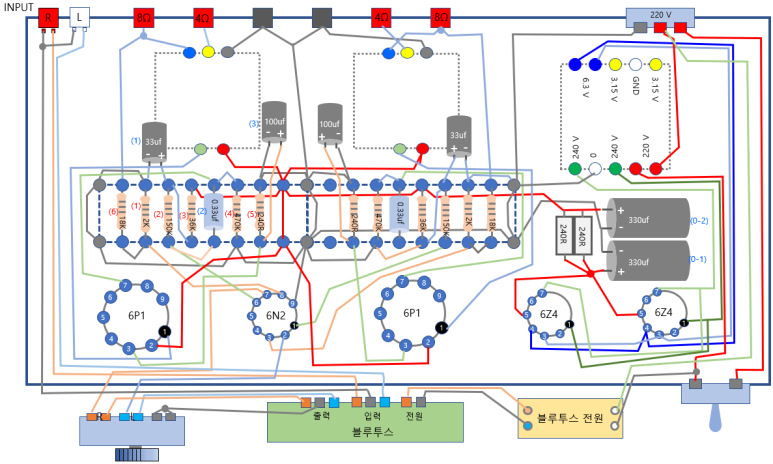

배치도 입니다. 처음 그렸던 배치도가 틀린부분이 있어서 수정하기는 했는데 정확한지는 모르겠습니다. 참고만 바랍니다. 위 회로도의 저항 및 콘덴서 번호로 확인 가능 합니다.

​

​

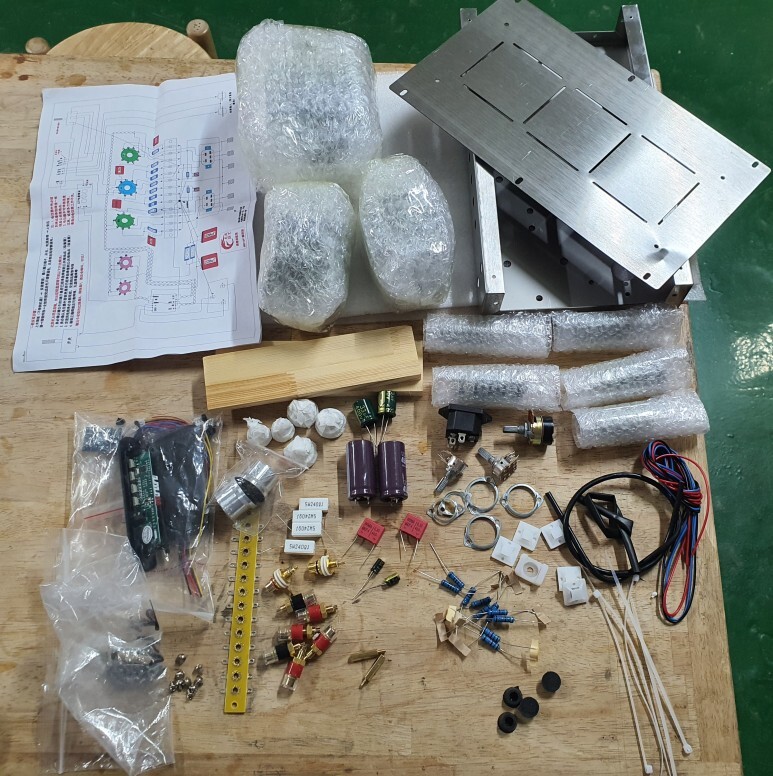

부품들 입니다. 저가의 다른 진공관앰프와 다른건 블루투스모듈 뿐입니다.

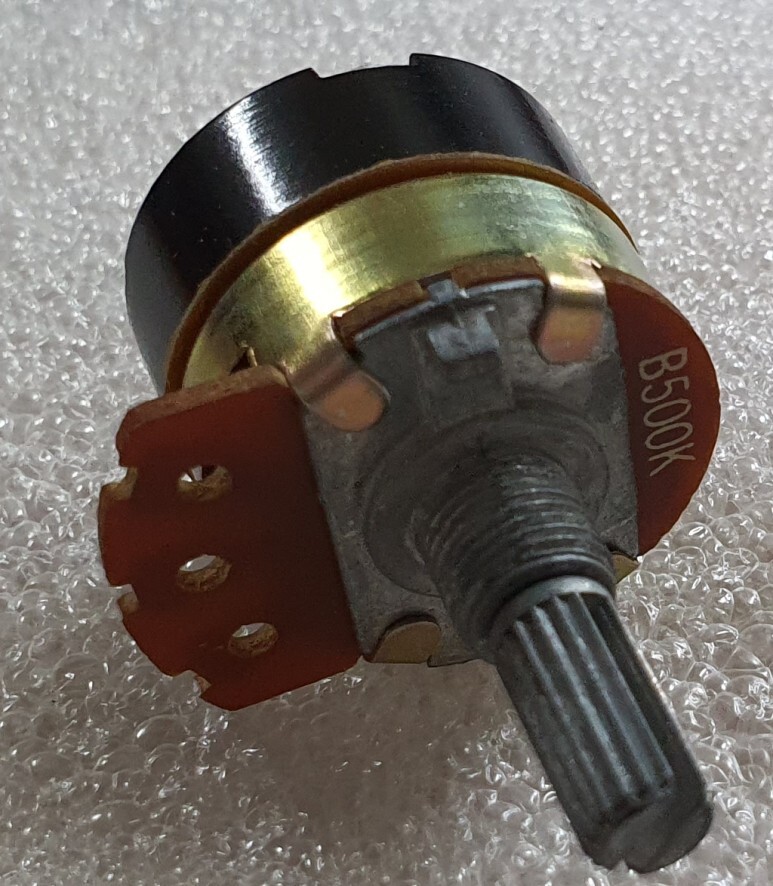

그리고 전원스위치가 기존에는 토글스위치였는데, 볼륨 형태의 전원스위치가 왔습니다. 볼륨기능은 없고 전원기능만 있습니다.

​

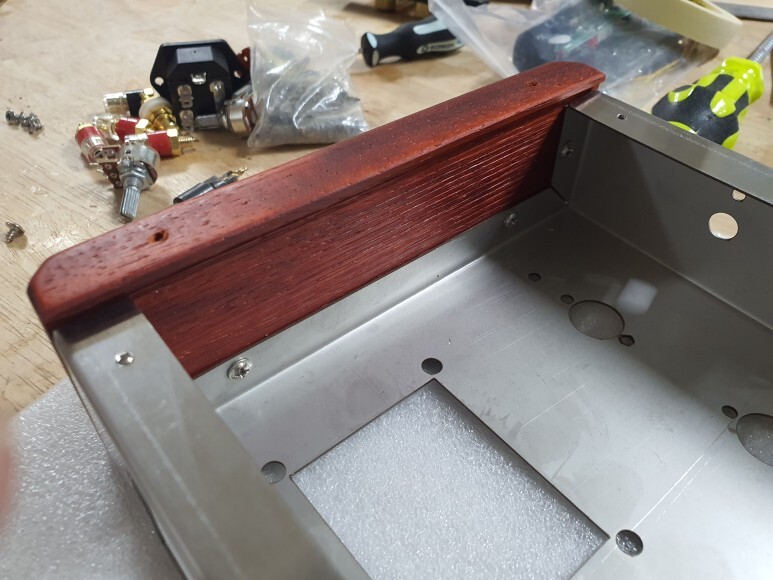

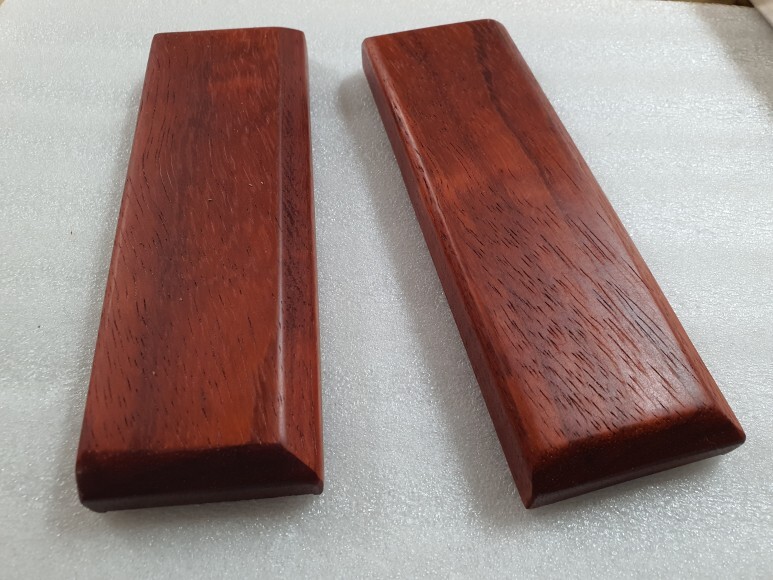

이번에는 파덕 나무로 미리 옆판을 만들었습니다.

​

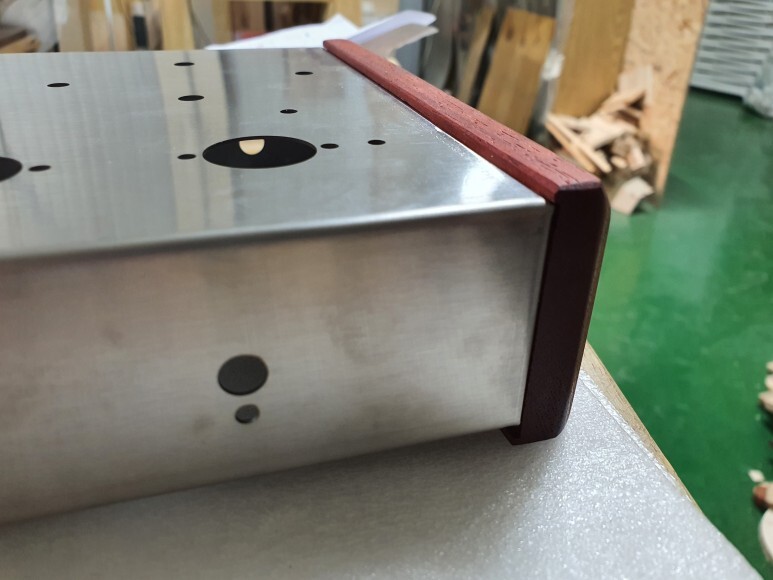

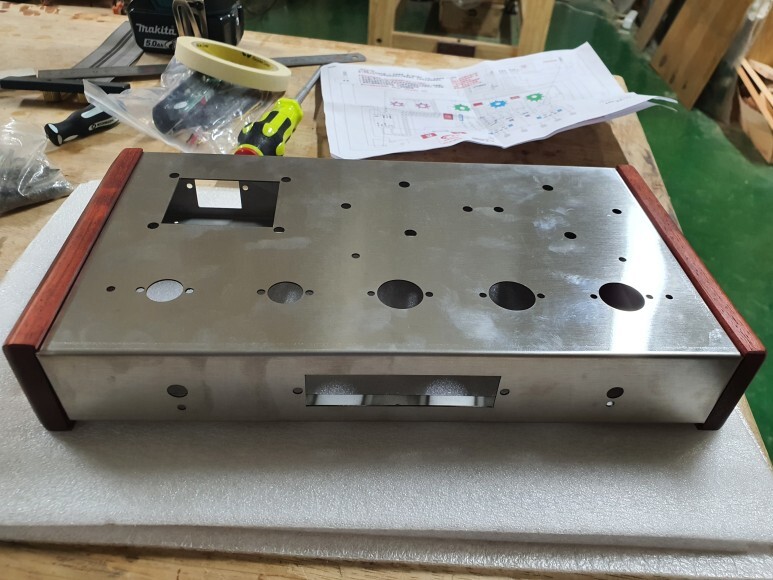

이와 같이 부착 했습니다.







​

입력단자를 조립 합니다.

​

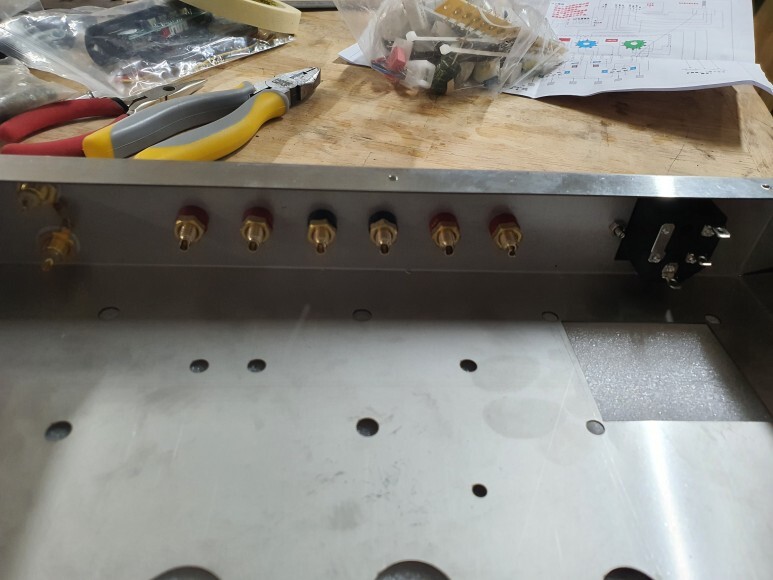

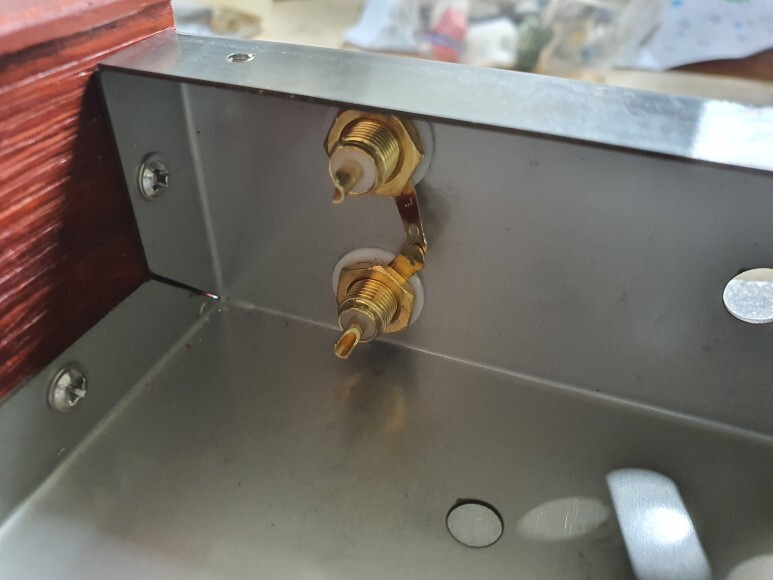

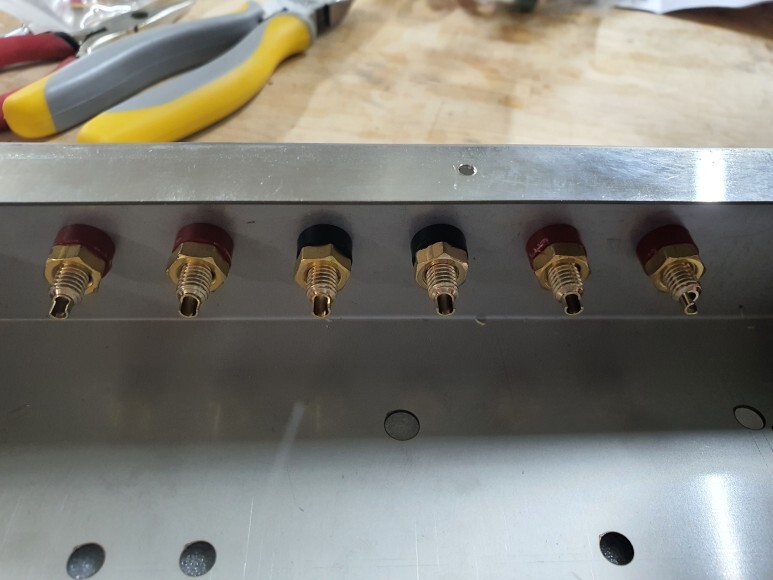

스피커 단자들을 조립 합니다.

​

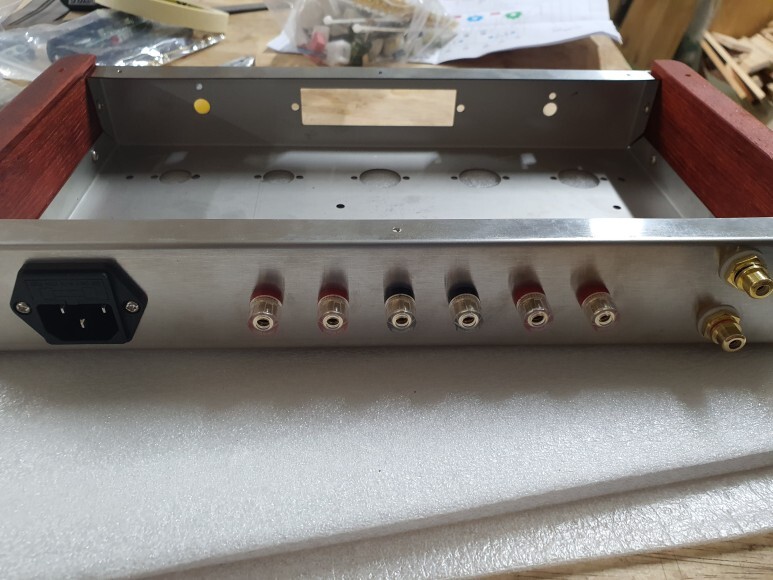

전원플러그까지 조립한 모습 입니다. 전원플러그는 나중에 작업하는게 좋겠습니다. 전원트랜스가 바로 옆에 있어서 배선 작업시 걸리적 거립니다. 못 하는 것은 아닙니다.



​

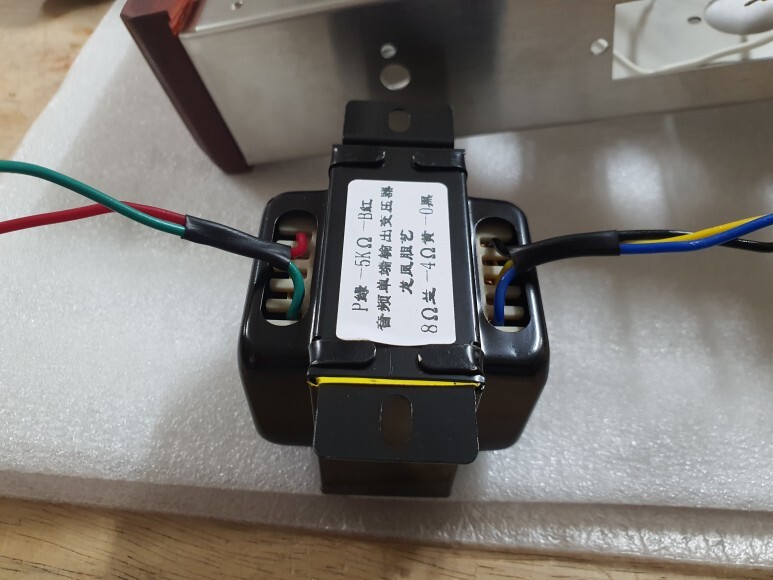

출력트랜스는 열수축튜브로 아래와 같이 작업했습니다.

​

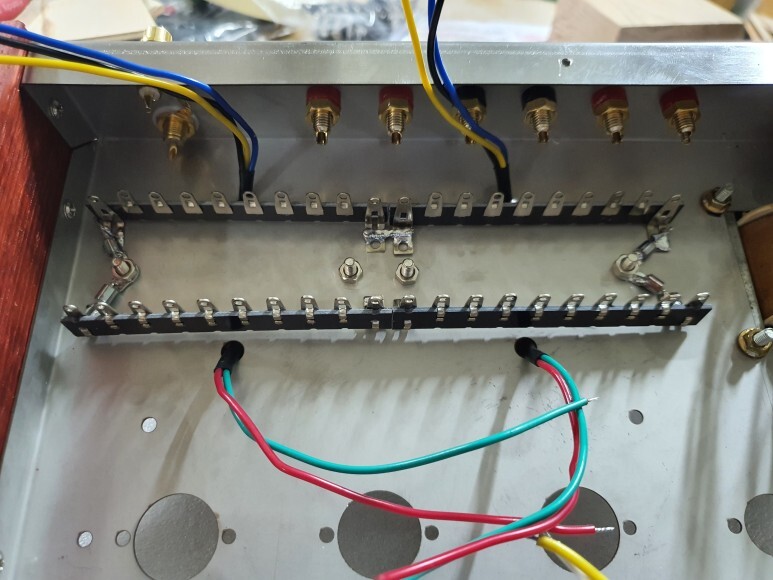

러그핀 모듈을 미리 만들어서 출력트랜스 나사에 같이 끼웠습니다.

​

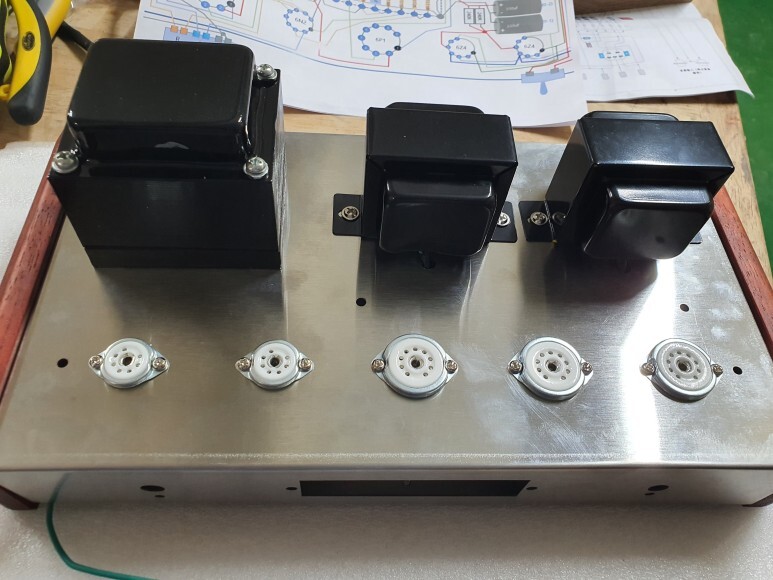

전원트랜스와 소켓도 조립 합니다. 6N2, 6P1 소켓의 방향을 나중에 변경했습니다.

​

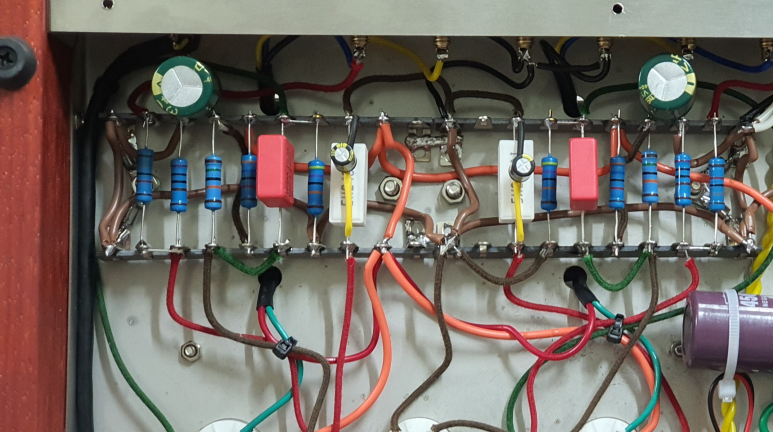

전원부의 콘덴서등을 아래와 같이 만들어 배치 합니다.

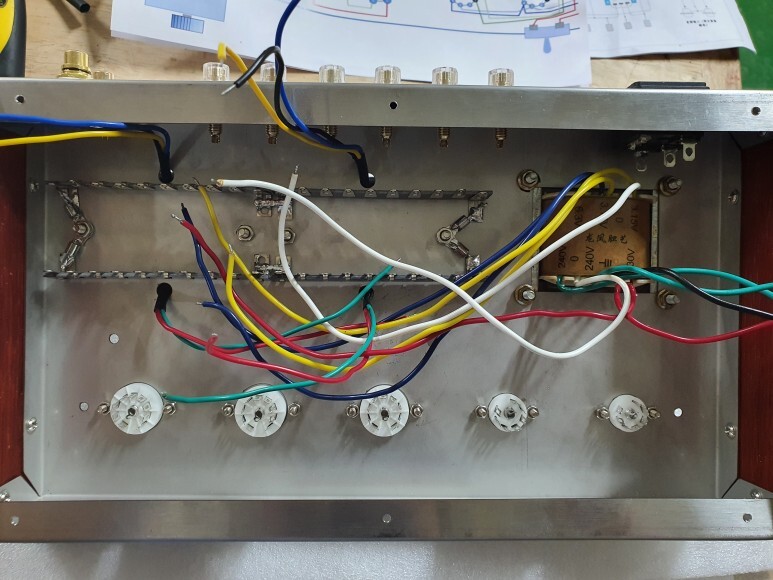

진공관 전원 배선 처리 합니다. 전원선들이 사진상 아래 방향으로 가도록 하기 위해서 6N2, 6P1의 소켓 방향으로 변경 했습니다.

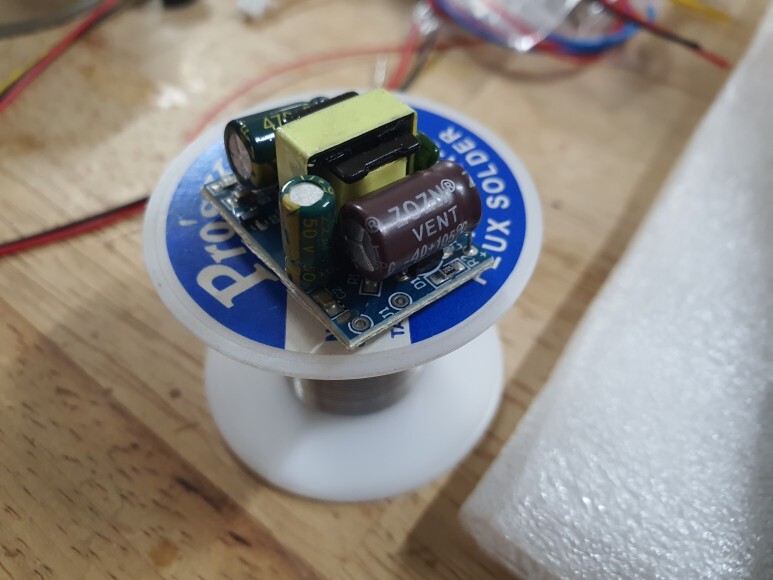

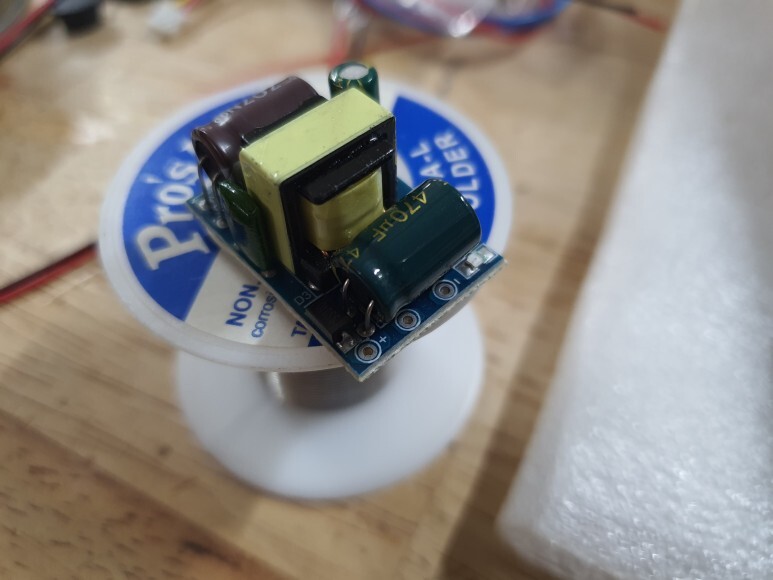

블루투스용 정류모듈 입니다.

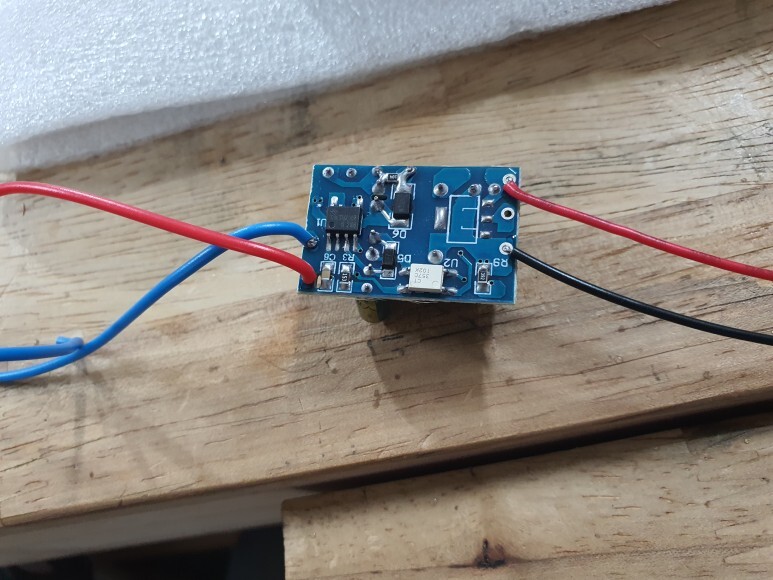

왼쪽은 블루투스의 전원으로 연결하는 부위고 +,- 가 있습니다.

오른쪽은 AC230 V 입력 부위 입니다.



​

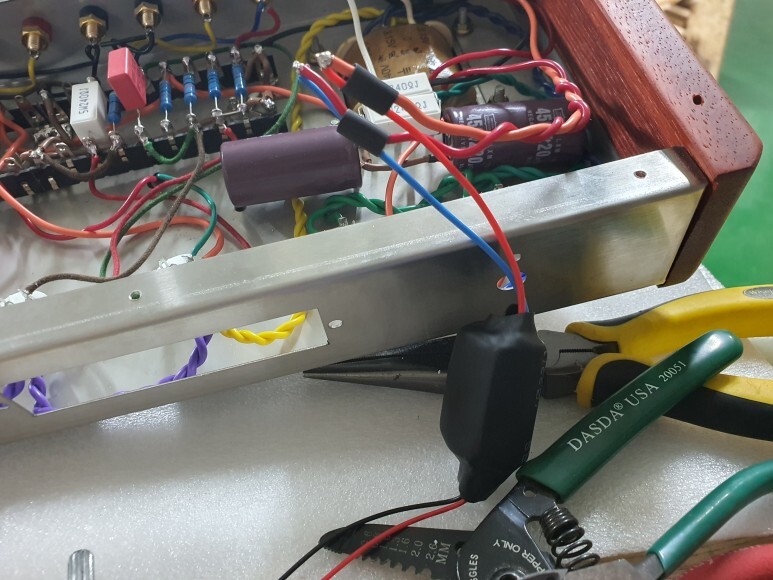

블루투스용 정류모듈은 동봉된 열수축튜브로 감쌉니다. 저는 일부러 열수축튜브를 많이 수축시키지 않고 앞뒤부분만 수축시켰습니다.

​

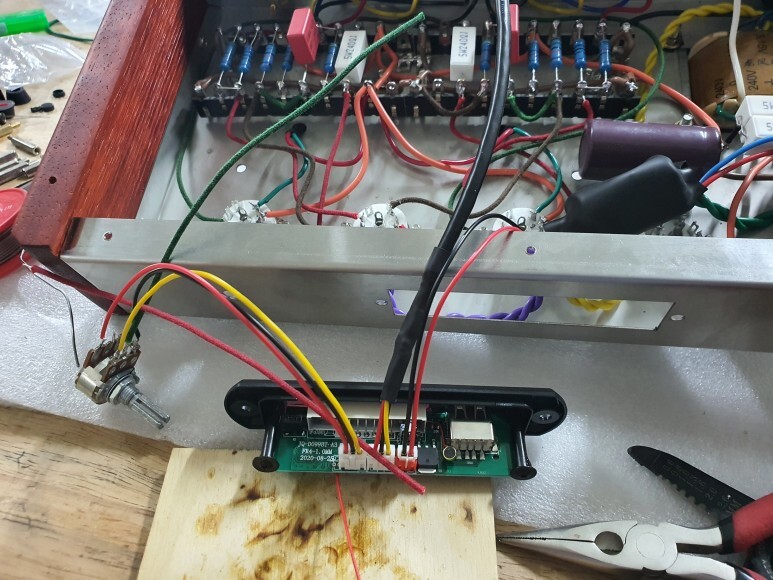

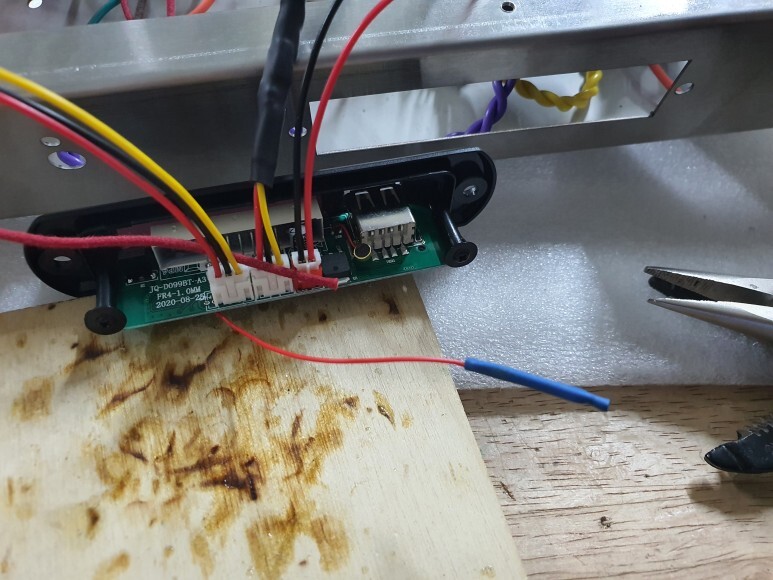

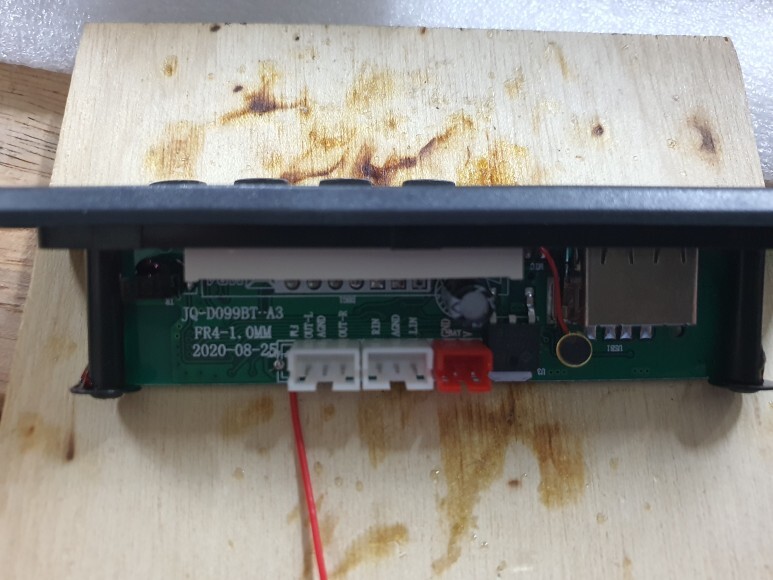

블루투스모듈 입니다.

연결부가 3개가 있는데 왼쪽부터

1) 출력 : 블루투스 모듈에서 나가는 출력 입니다. 불륨으로 연결하게 됩니다.

2) 입력신호 : RCA 입력단자와 연결하는 입력신호 입니다.

3) DC전원 : 블루투스용 정류모듈의 DC전원을 연결하게 됩니다.

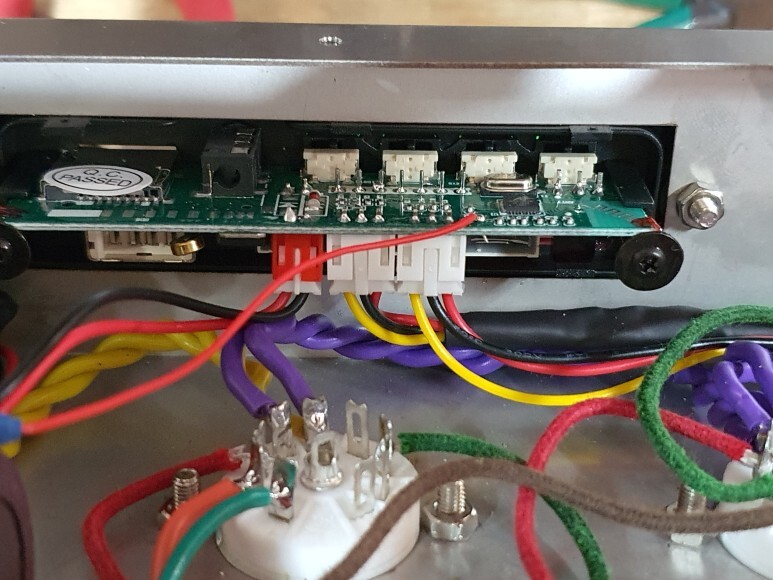

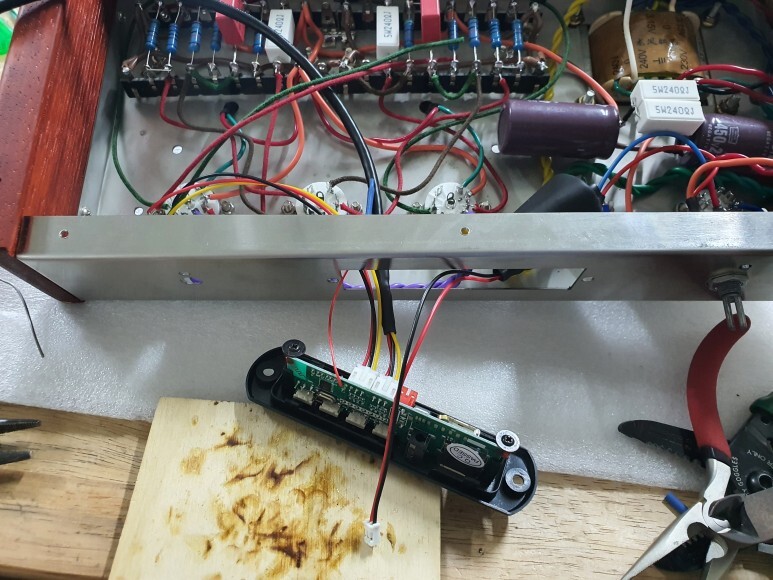

블루투스의 배선을 끼우면 그 면이 위로 갑니다. 즉 사진상으로는 아래로 가서 뺴거나 하는 작업을 할 수 없습니다.

그래서 블루투스모듈을 케이스에 조립하는 작업은 마지막에 합니다.

​

라디오용 안테나선입니다. 저는 끝을 열수축튜브로 처리해 두었습나다.

​

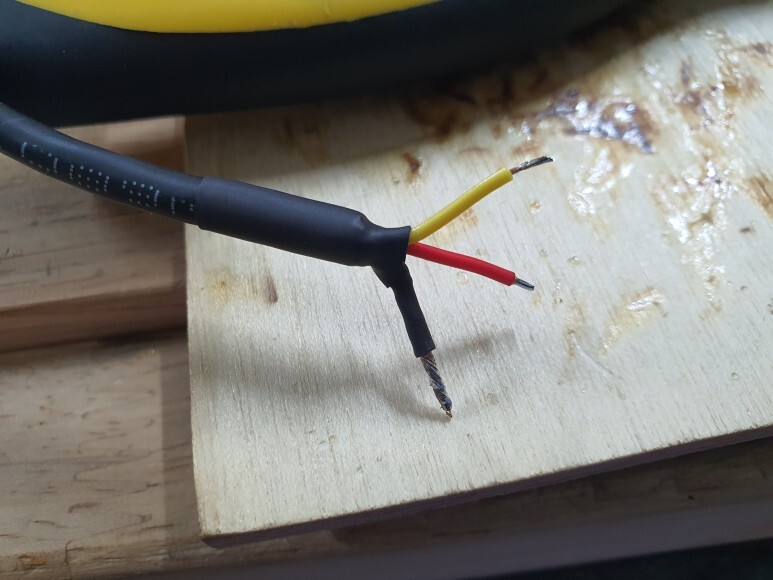

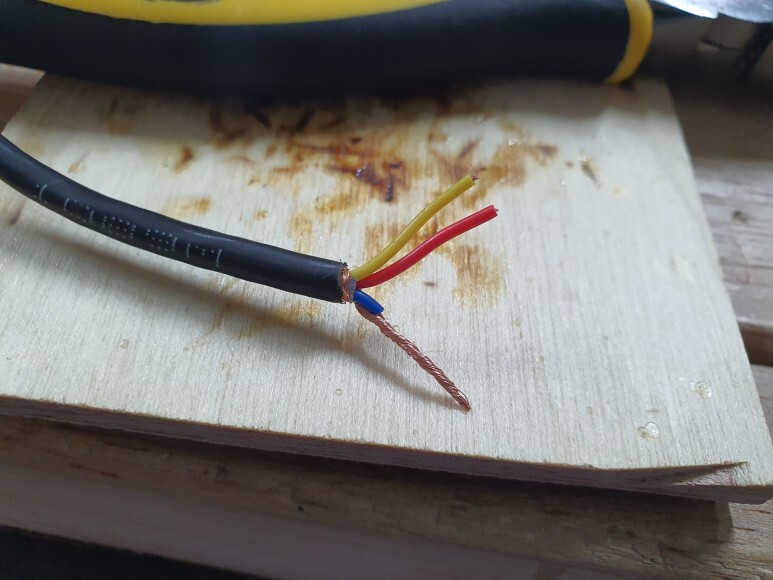

입력선은 빨파노 3선이 있습니다. 저는 사용하지 않는 파란선을 그라운드선과 묶었습니다.

그리고 열수축튜브로 처리 합니다.





​

블루투스용 정류모듈이 어떤 V 의 AC를 사용하는지 궁금했는데 그냥 AC230 V 를 사용합니다.

그래서 정류모듈의 AC 입력 선 하나는 스위치에 연결(ON했을때 연결되는 선)하고 다른 하나는 전원입력에 연결 했습니다.

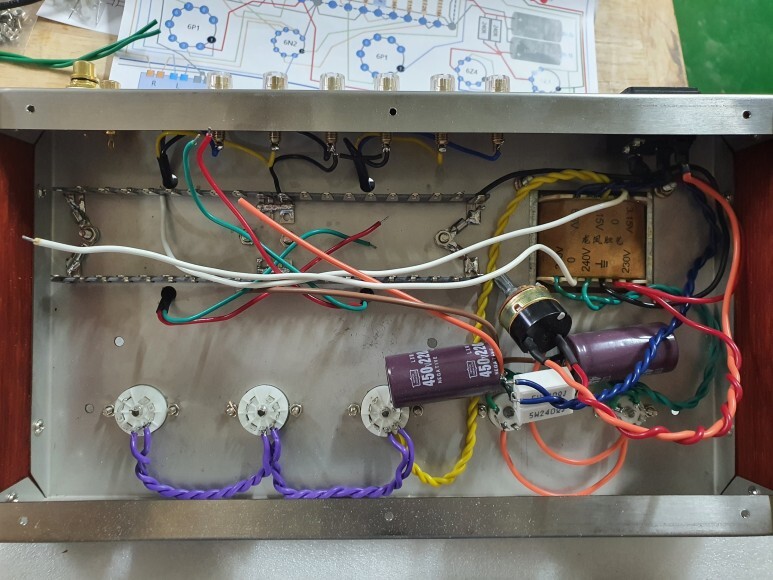

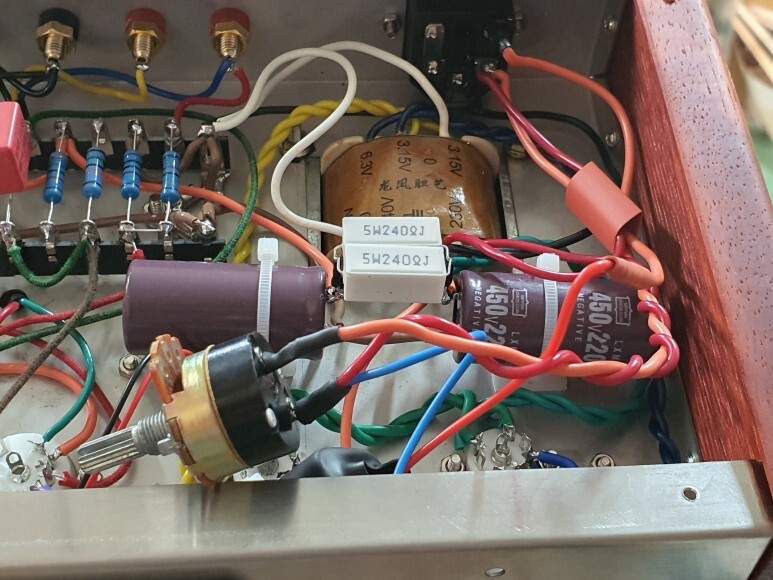

사진 아래부분의 파란색선이 블루투스 정류모듈의 배선 입니다.

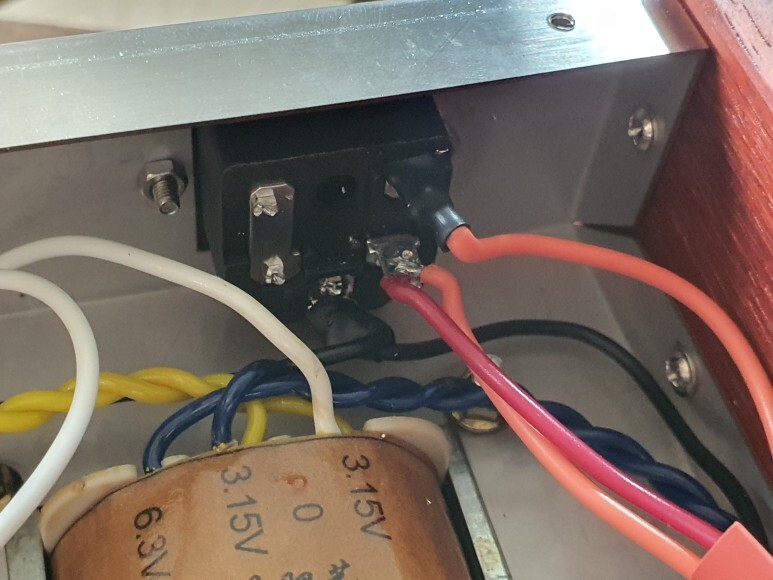

그리고 사진 윗부분의 전원플러그에서 아래 단자게 연결된 2개 선 중 주황색이 블루투스 정류모듈 배선 입니다.

​

블루투스 정류모듀을 배치할 자리가 마땅치 않습니다. 아래 사진 왼쪽 상단과 같이 케이스 앞쪽에 사선으로 배치했습니다.

​

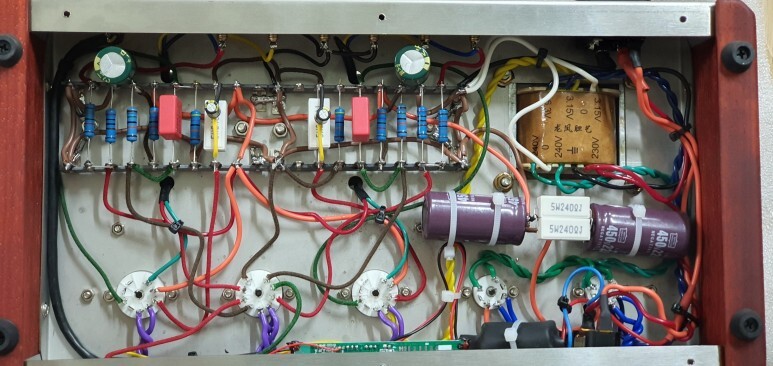

조립 완료된 모습니다.

​

테스트시 문제가 있었습니다. 전원스위치가 불량이라 전원스위치를 새로 구입 했습니다.

케이스 구멍이 12mm로 넓혔습니다.

불량 전원스위치

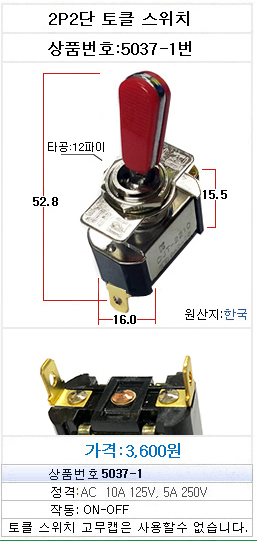

새로 구입한 스위치

새로 구입한 스위치가 뒤쪽 즉 케이스 내로 들어오는 부피가 크기때문에 전원진공관 소켓과 다을 수도 있습니다.

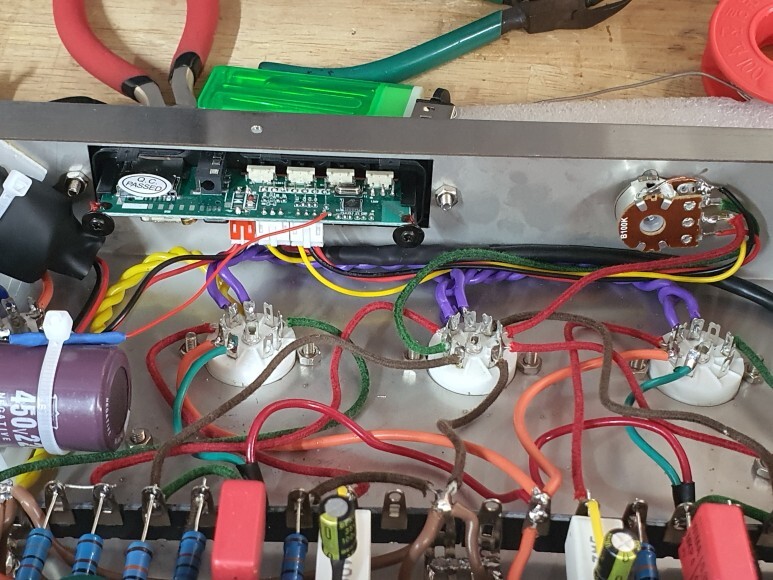

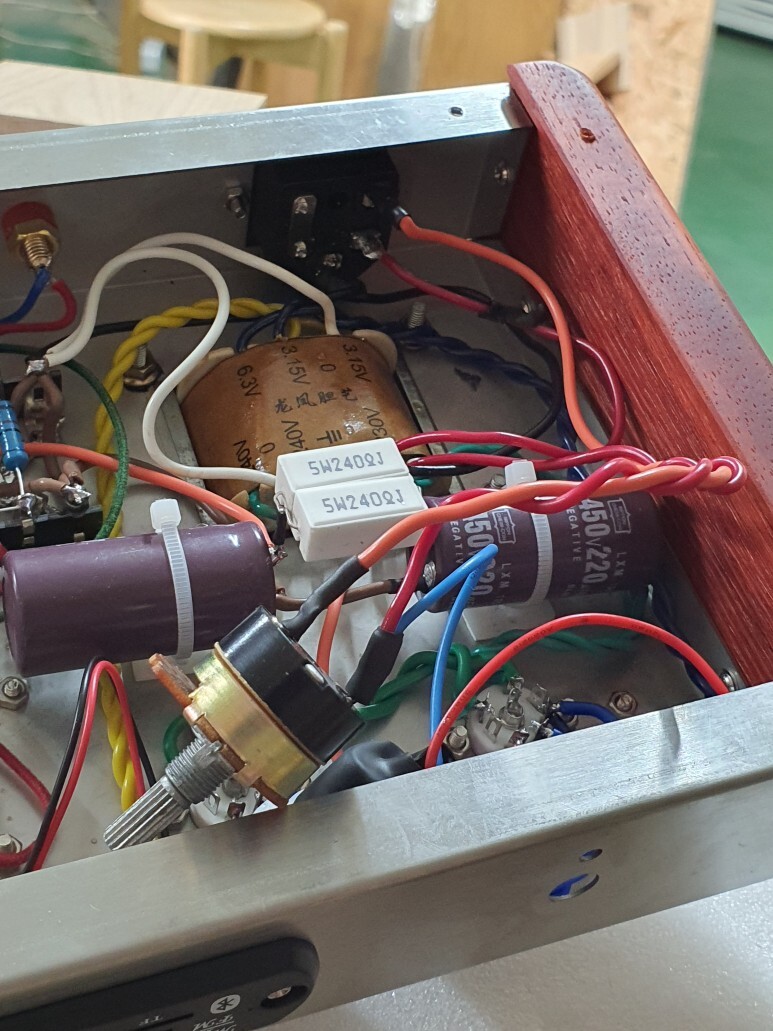

배선을 잘 처리해서 배치 합니다.

​

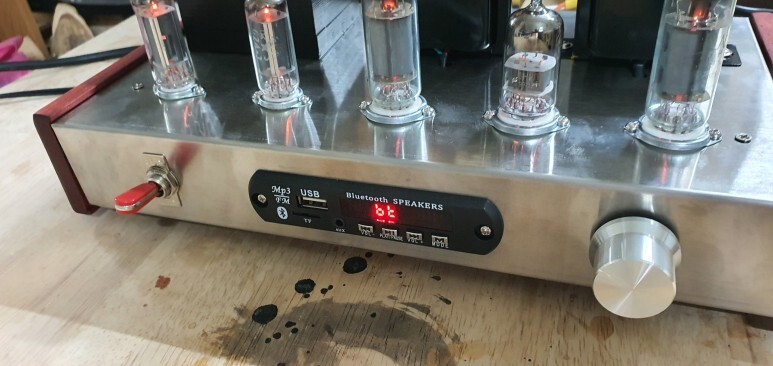

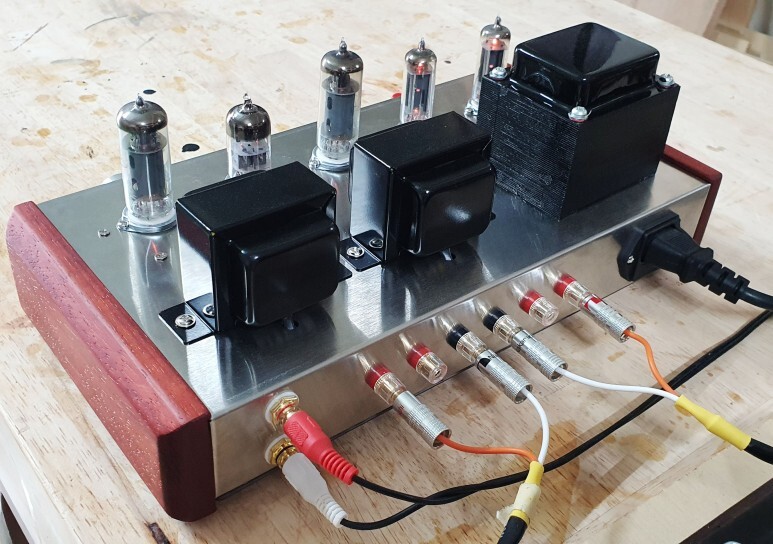

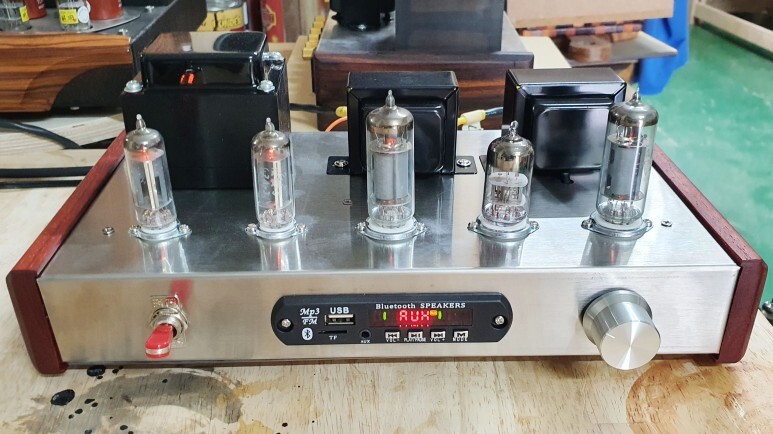

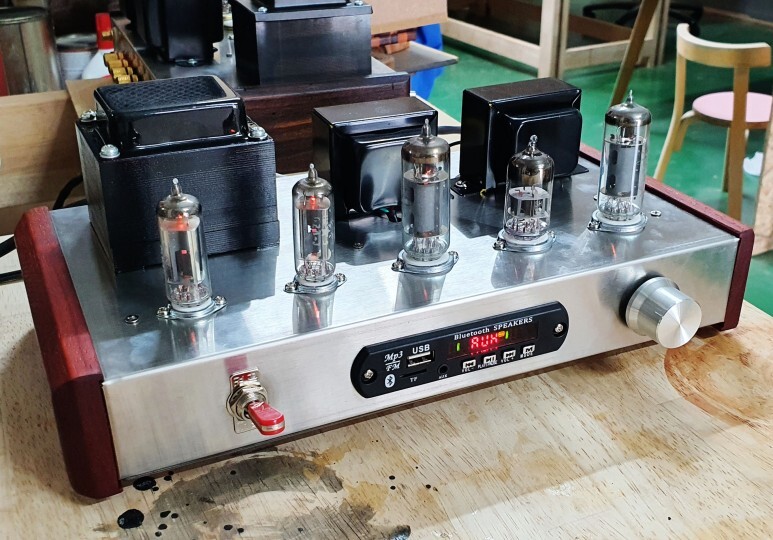

완료 모습니다.

​

블루투스 연결은 기본은 외부입력 AUX로 되어 있습니다.

'MODE' 버튼을 클릭하면 블루투스인 'bt' 모드가 됩니다.

​

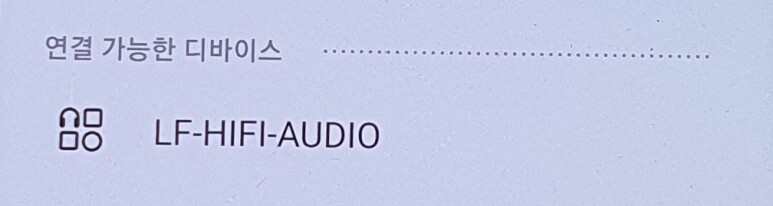

이 상태에서 해드폰의 블루투스를 검색하면 'LF-HIFI-AUDIO' 가 리스트 됩니다.

​

이후에 커플링콘덴서도 교체 했습니다.

코넬 두빌리에 콘덴서 0.22uF 개당 20,000원에 구입 했습니다. (소리가 확실히 좋아지네요)

교체 전

​

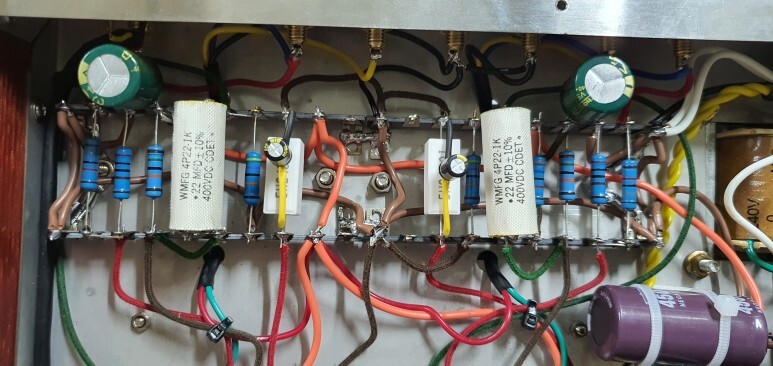

교체 후

​

​

테스트

1) 커플링콘덴서 WIMA 사용 중

1-1) AUX 모드 : 다섯손가락(수요일에 빨간 장미를) (커플링콘덴서 교체 전:WIMA)



1-2) 블루투스 모드 : 다섯손가락(수요일에 빨간 장미를) (커플링콘덴서 교체 전:WIMA)



2) 커플링콘덴서 교체 후(코넬 두빌리에 사용 중)

2-1) AUX 모드 : 다섯손가락(수요일엔 빨간 장미를) (커플링콘덴서 교체 : 코넬 두빌리에 사용 중)



2-2) AUX 모드 : 삐삐밴드(딸기) (커플링콘덴서 교체 : 코넬 두빌리에 사용 중)



2-3) AUX 모드 : 동물원 (흐린 가을 하늘에 편지를 써)  (커플링콘덴서 교체 : 코넬 두빌리에 사용 중)



2-4) AUX 모드 : Rebecca Pidgeon (Spanish Harlem)  (커플링콘덴서 교체 : 코넬 두빌리에 사용 중)
