[스피커] 평판스피커 90 x 20 cm (2021년 8월 21일)

평판스피커를 만들었습니다. 8인치 유닛용 입니다.

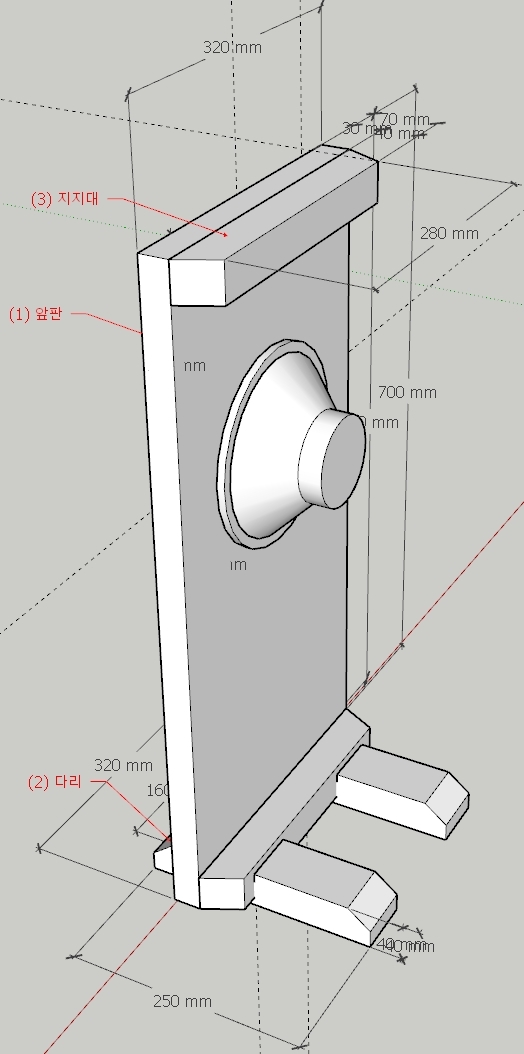

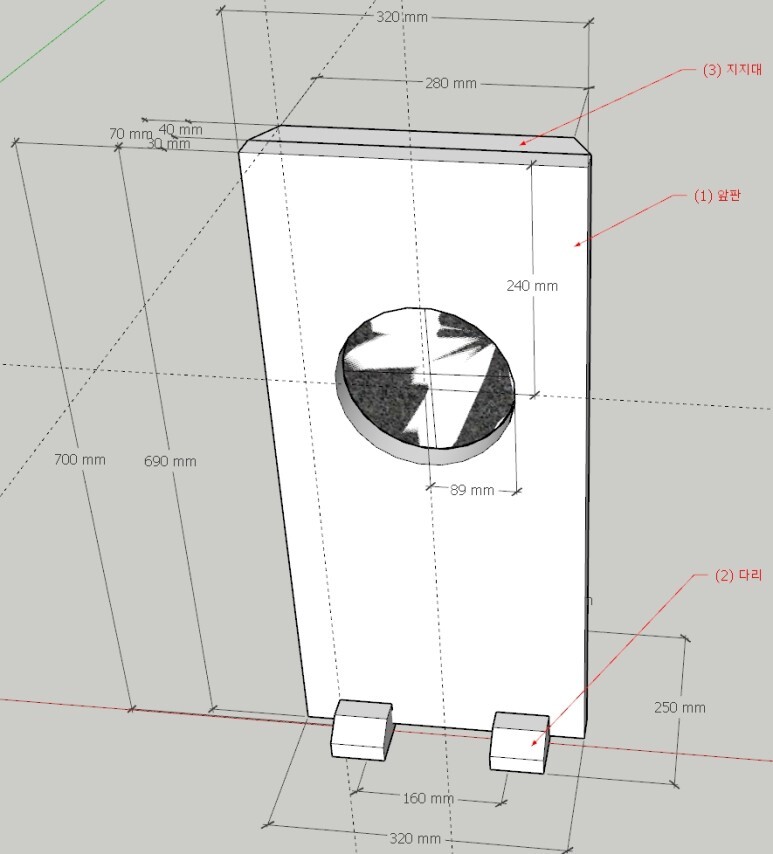

처음에는 아래와 같이 설계했는데 나중에 높이를 200mm 키워서 총 900mm 높이가 되었습니다.



​

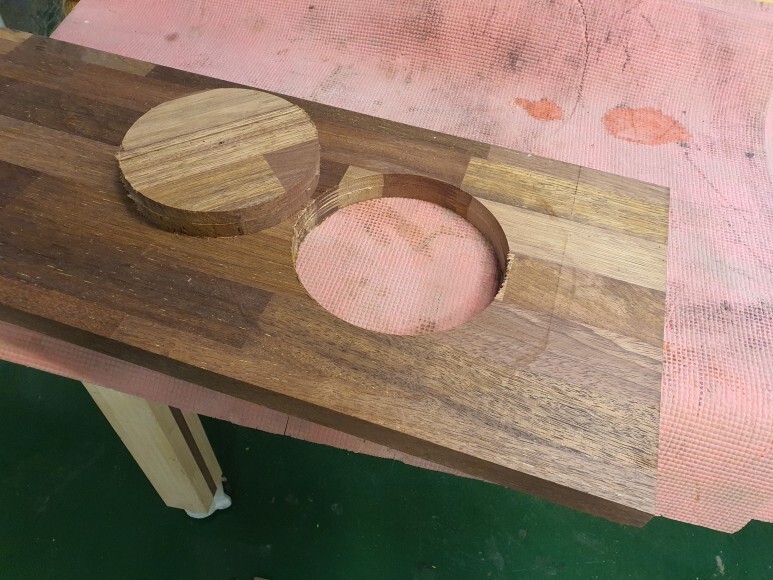

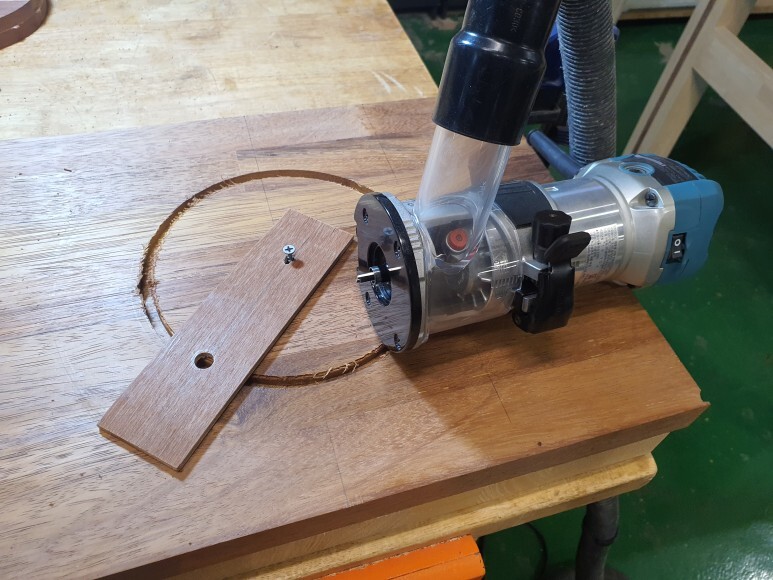

트리머로 스피커 자리를 만듭니다. 30T 멀바우집성판이라서 양쪽에서 각각 15mm정도씩 작업 했습니다. 정확한 가운데를 잡기 위해 2mm 드릴로 미리 표시를 해두면 양쪽에서 작업해도 만나는면이 틀어지지 않습니다.

​

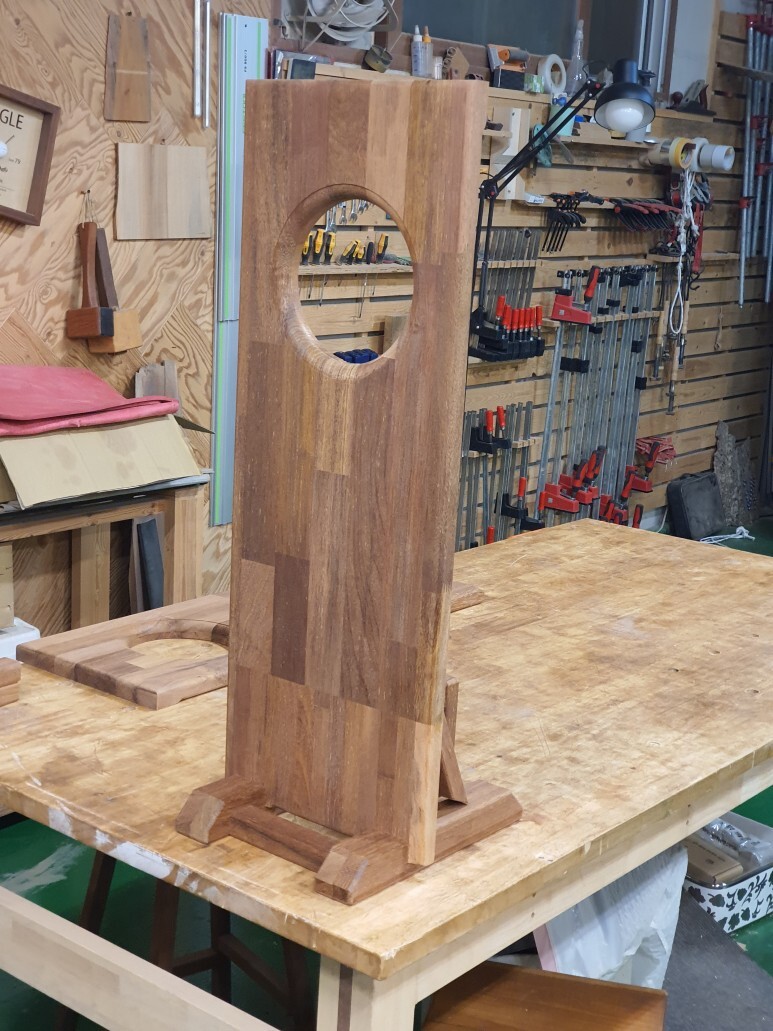

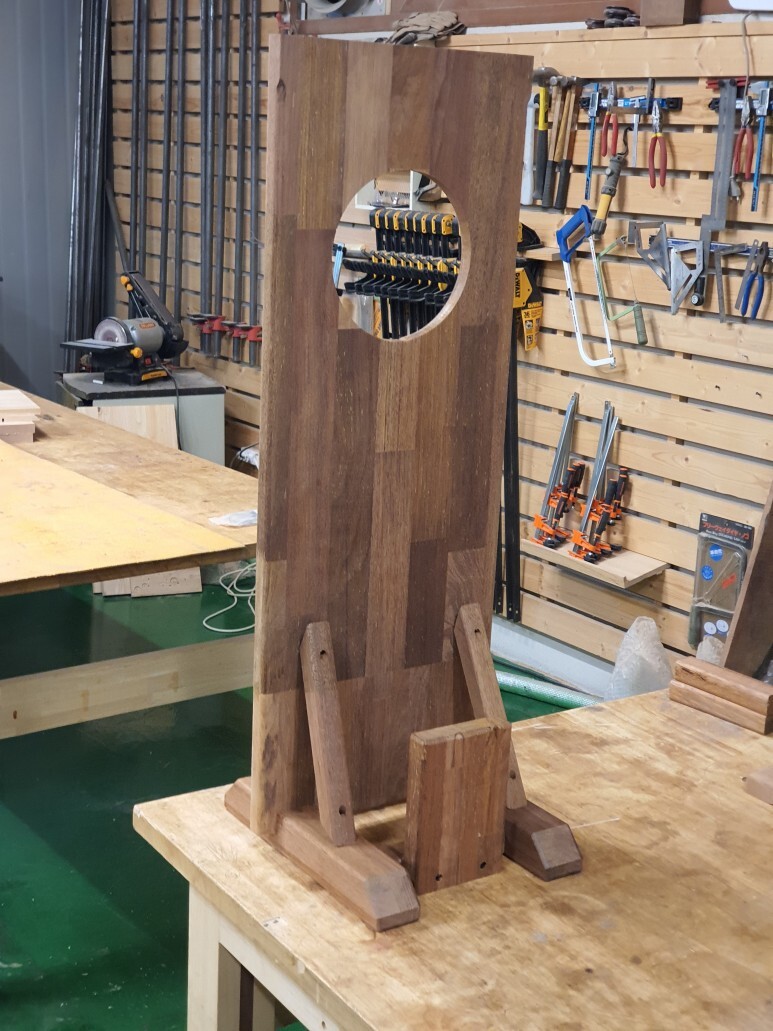

준비된 부품들로 조립 시뮬레이션을 해 봅니다. 각 목제는 크리머로 라운드 처리하고 스피커 자리는 루터로 라운드 처리 했습니다. 80, 240, 400, 600 센딩 합니다.

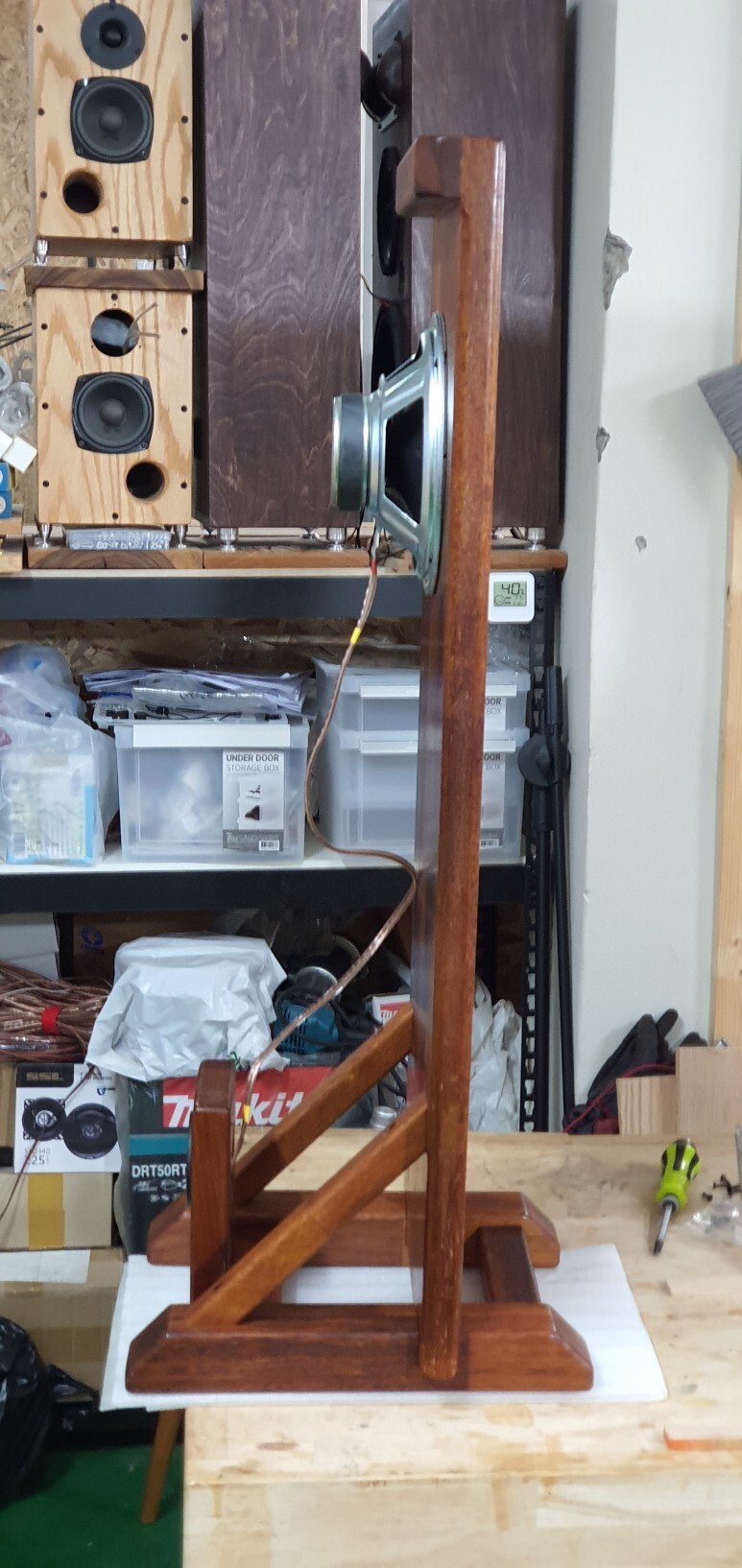

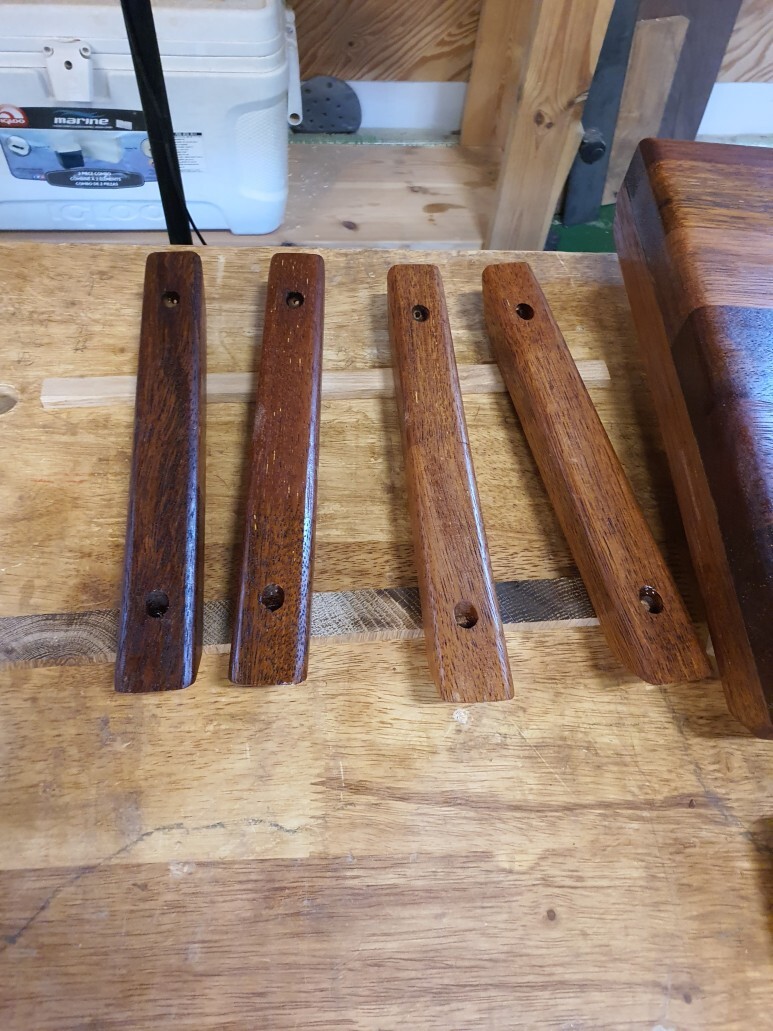

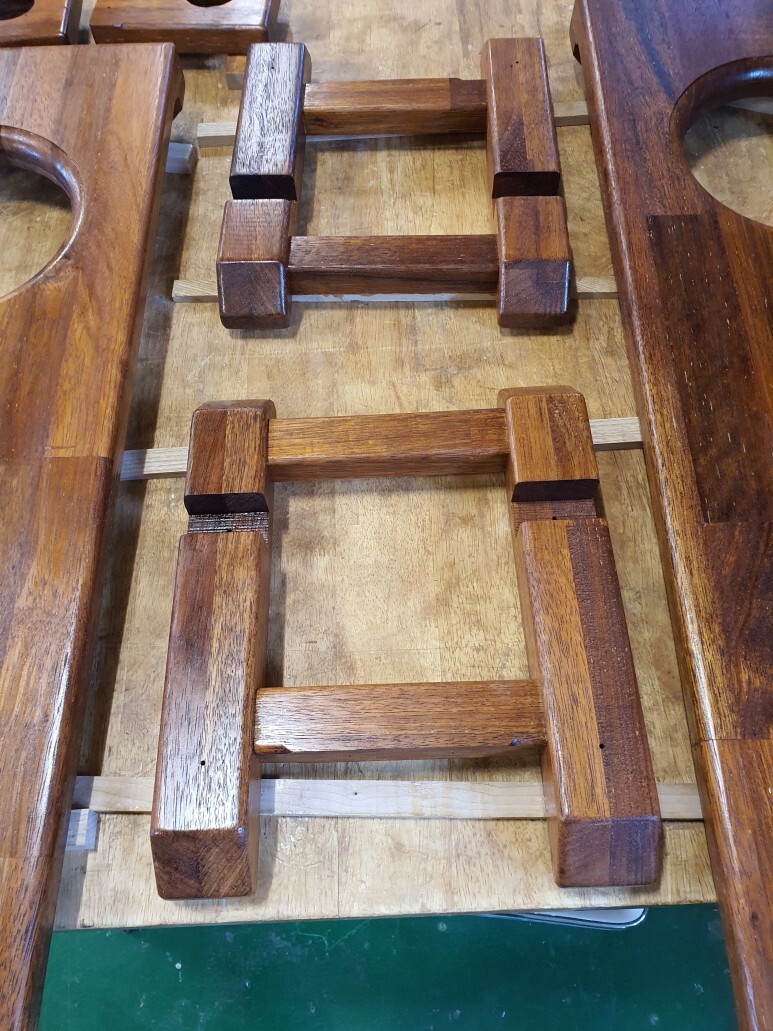

처음 설계에는 없었지만 나중에 지지대를 만들도 다리도 보강했습니다.

​

​

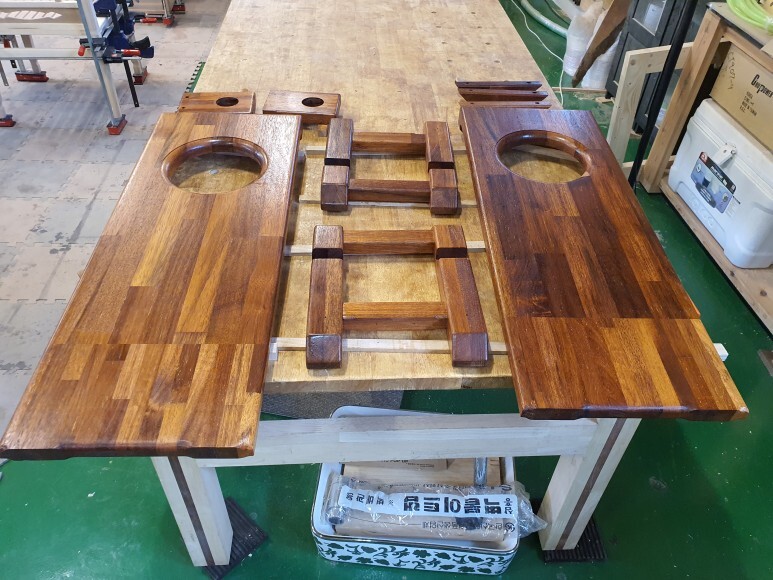

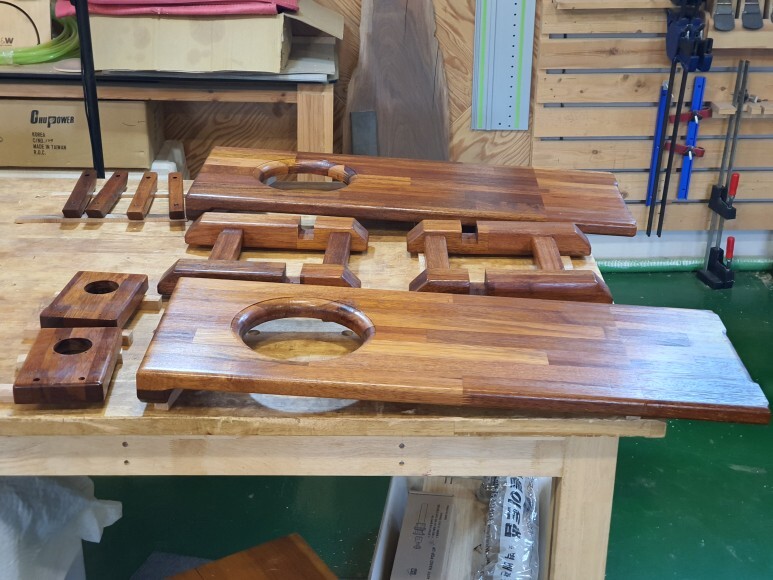

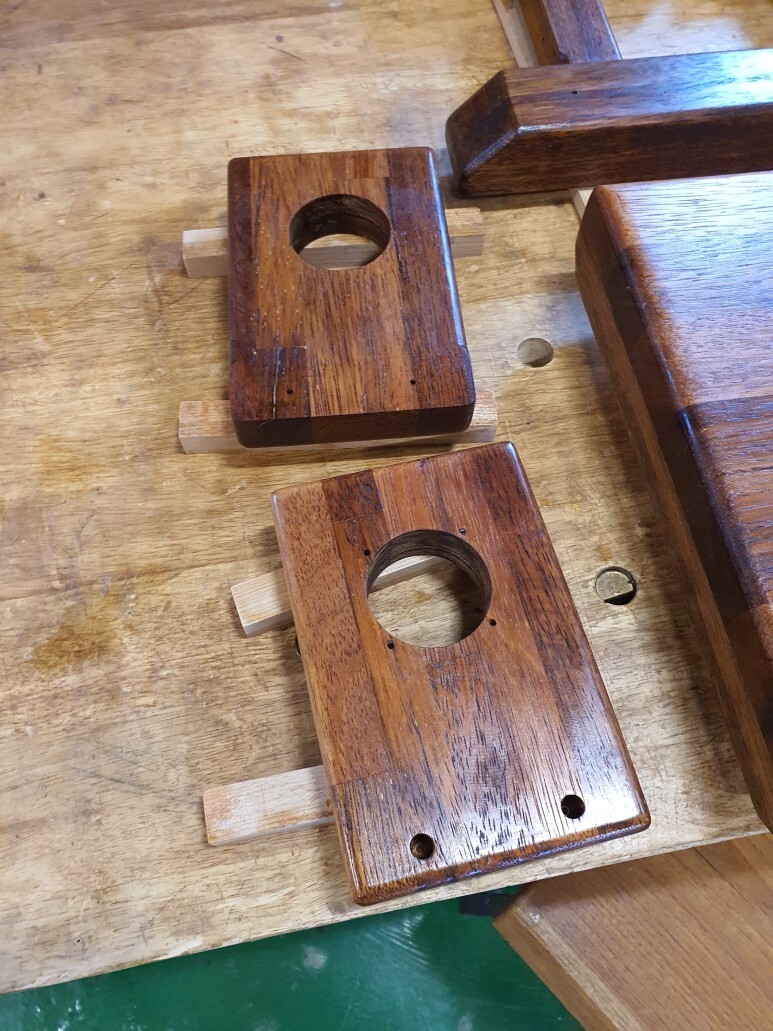

사용자가 조립하도록 하기 위해 각각의 부품을 분리해서 오일칠 합니다. 한번 말린 후 600 센딩 합니다. 이후 다시 오일칠 합니다.





​



​

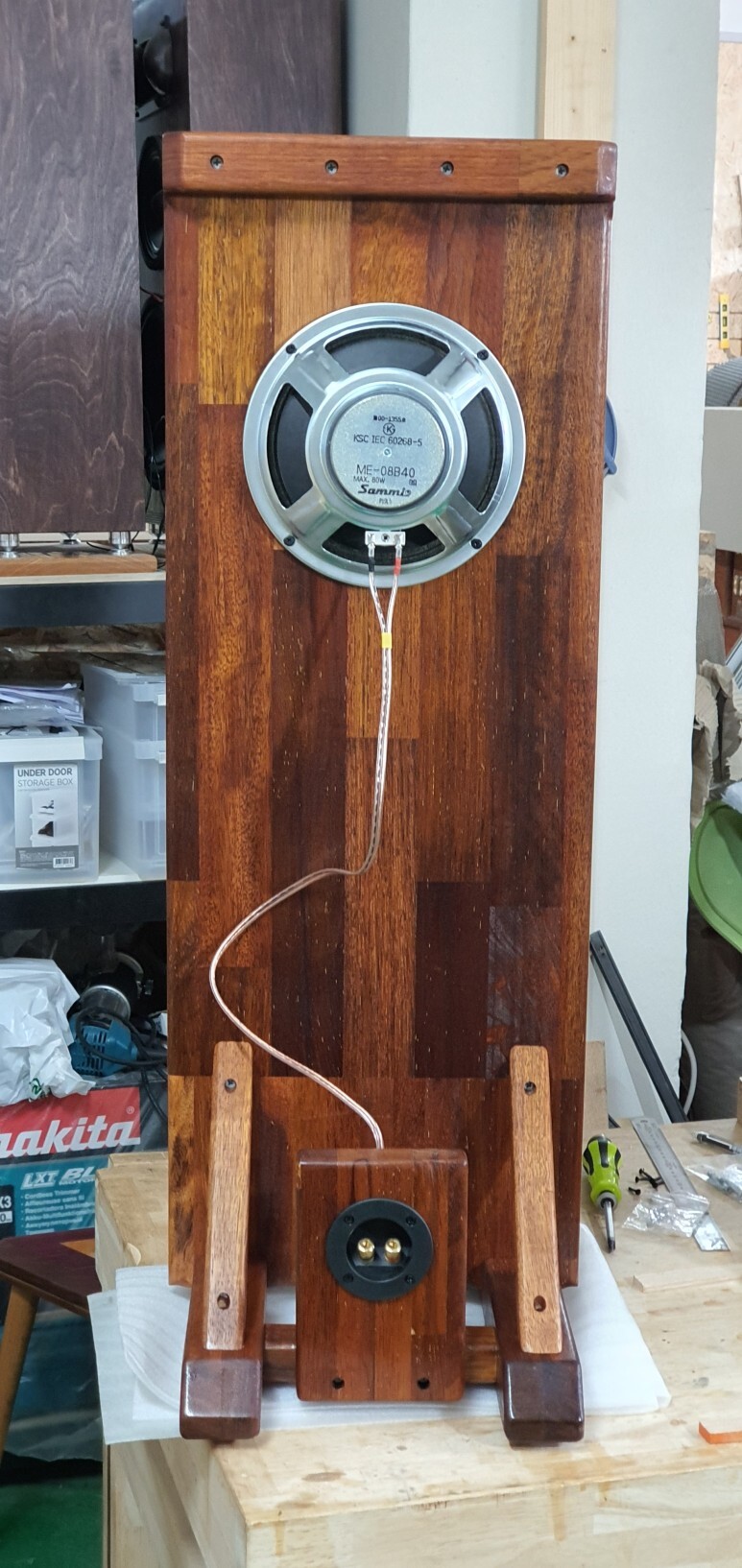

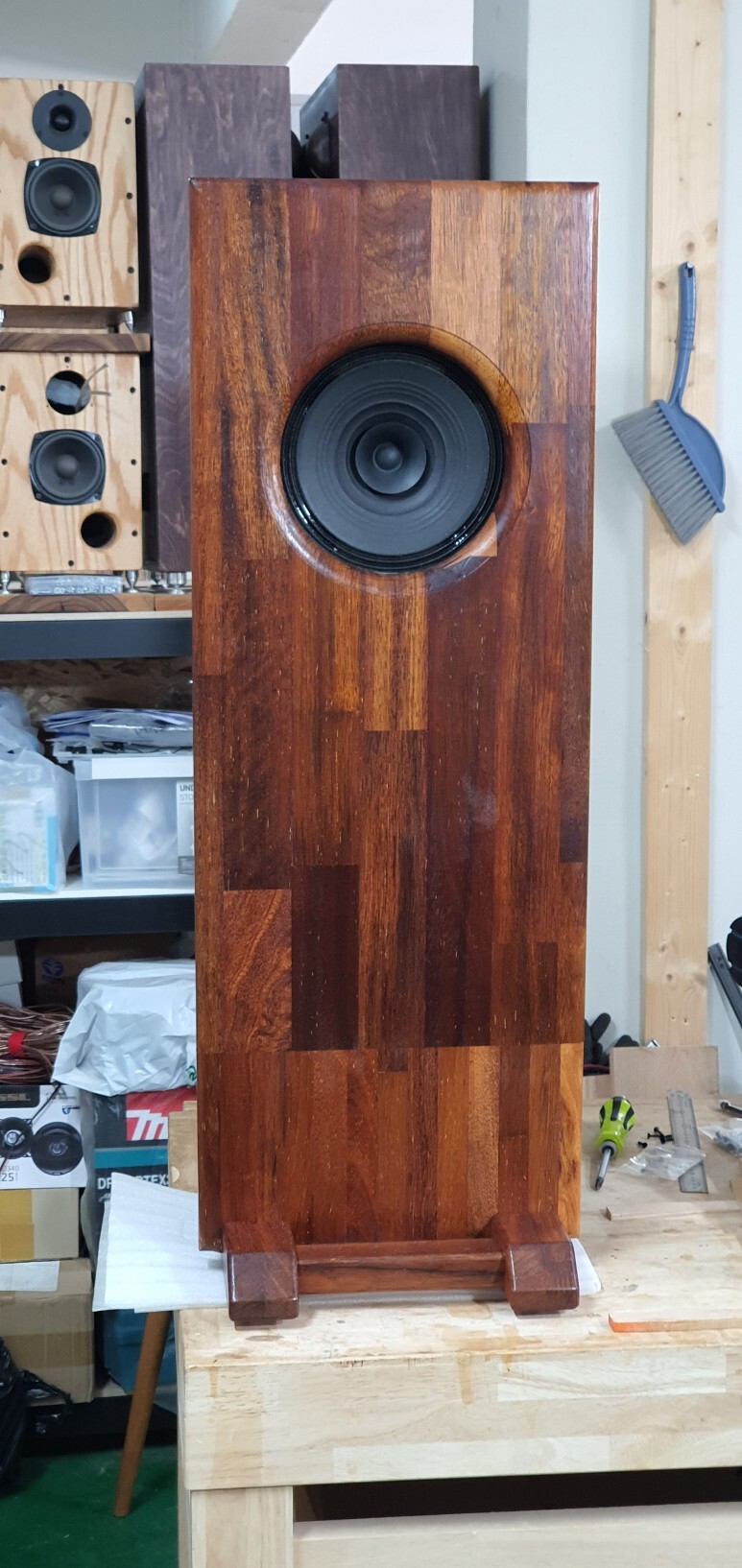

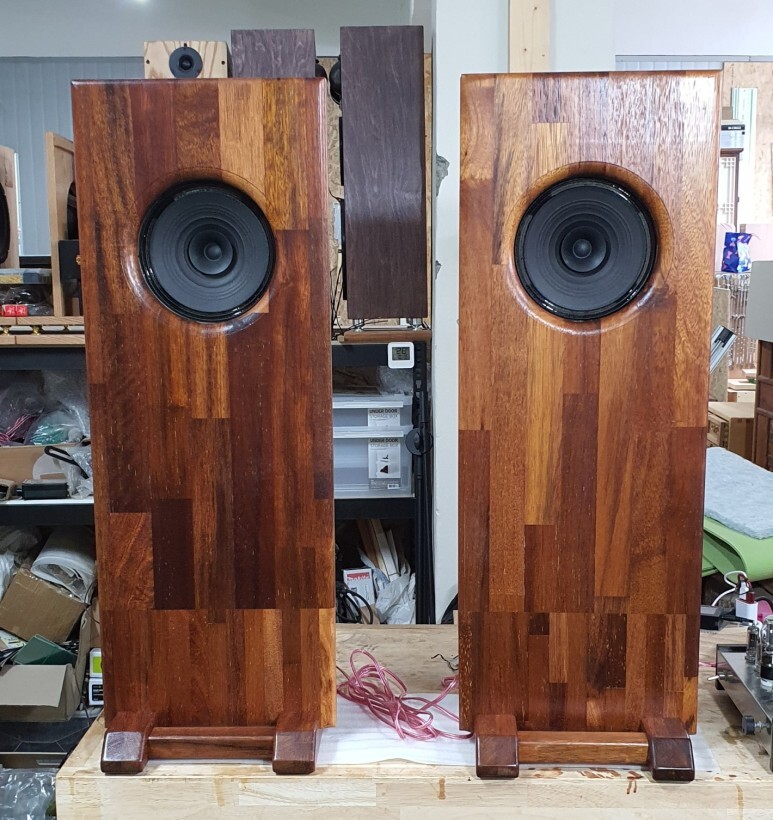

조립 테스트를 해 봅니다.





​

​
