[앰프] 6N2-6P14(EL84,6BQ5) 진공관앰프 조립 (2021년7월5일)

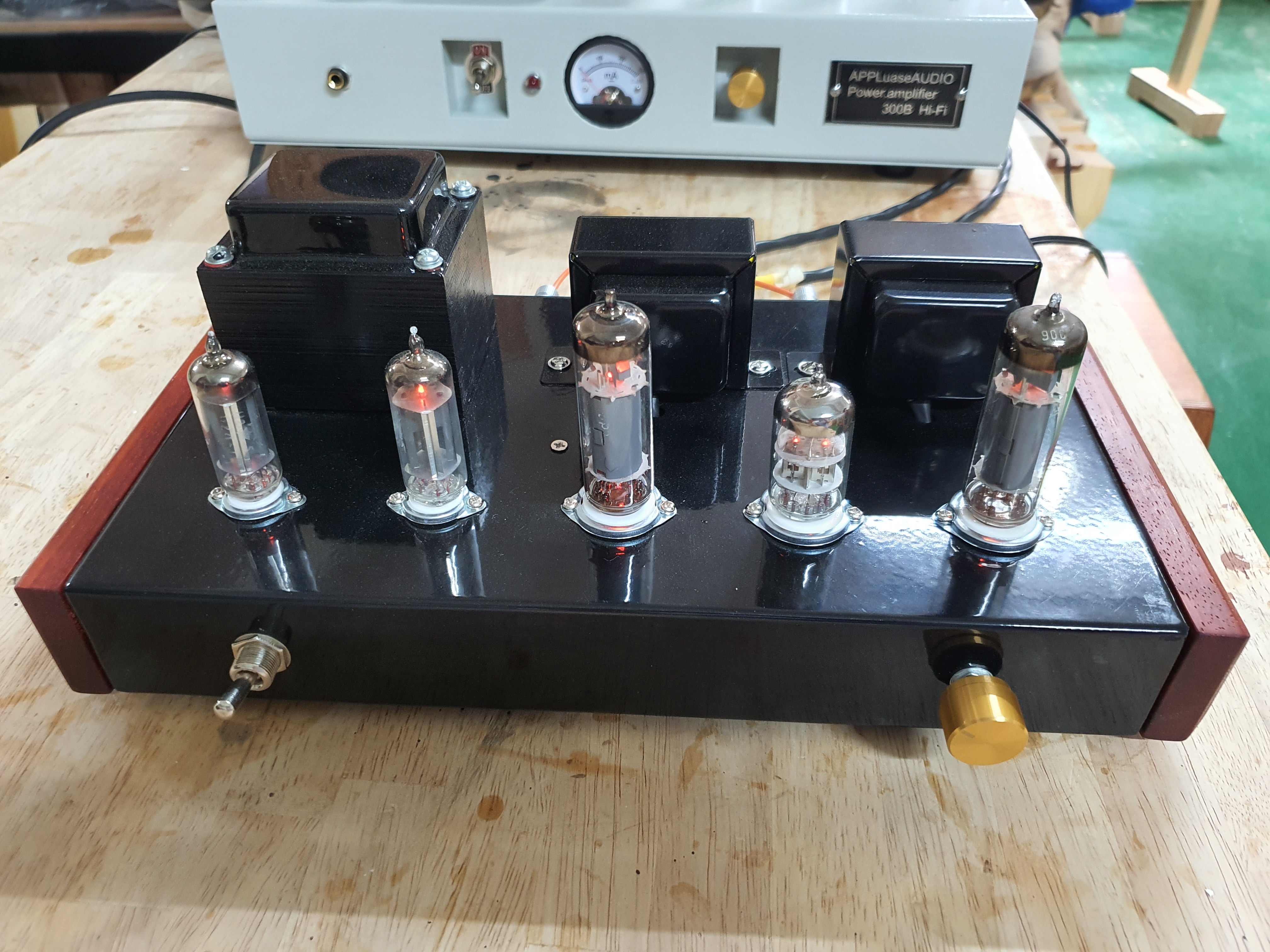

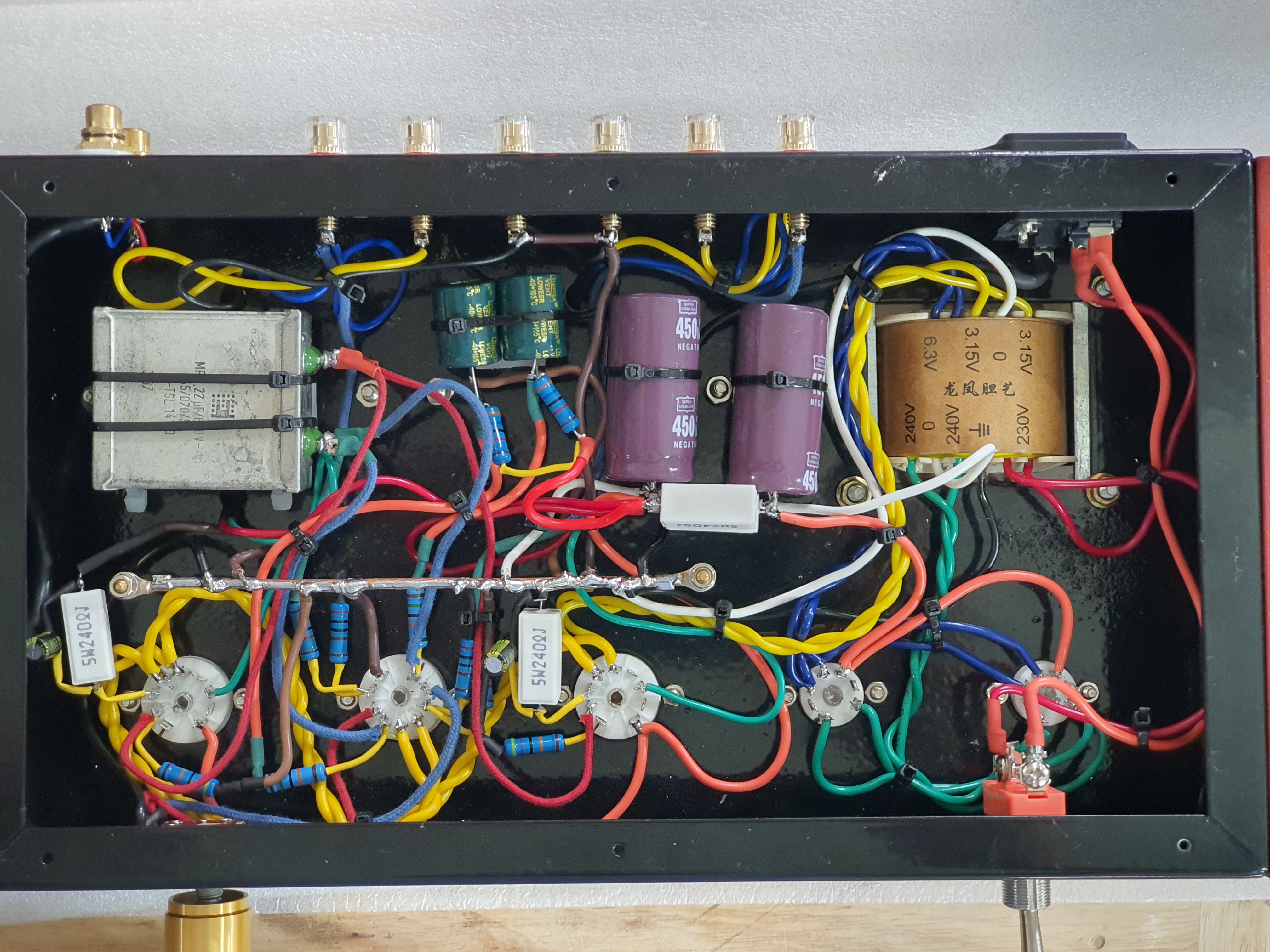

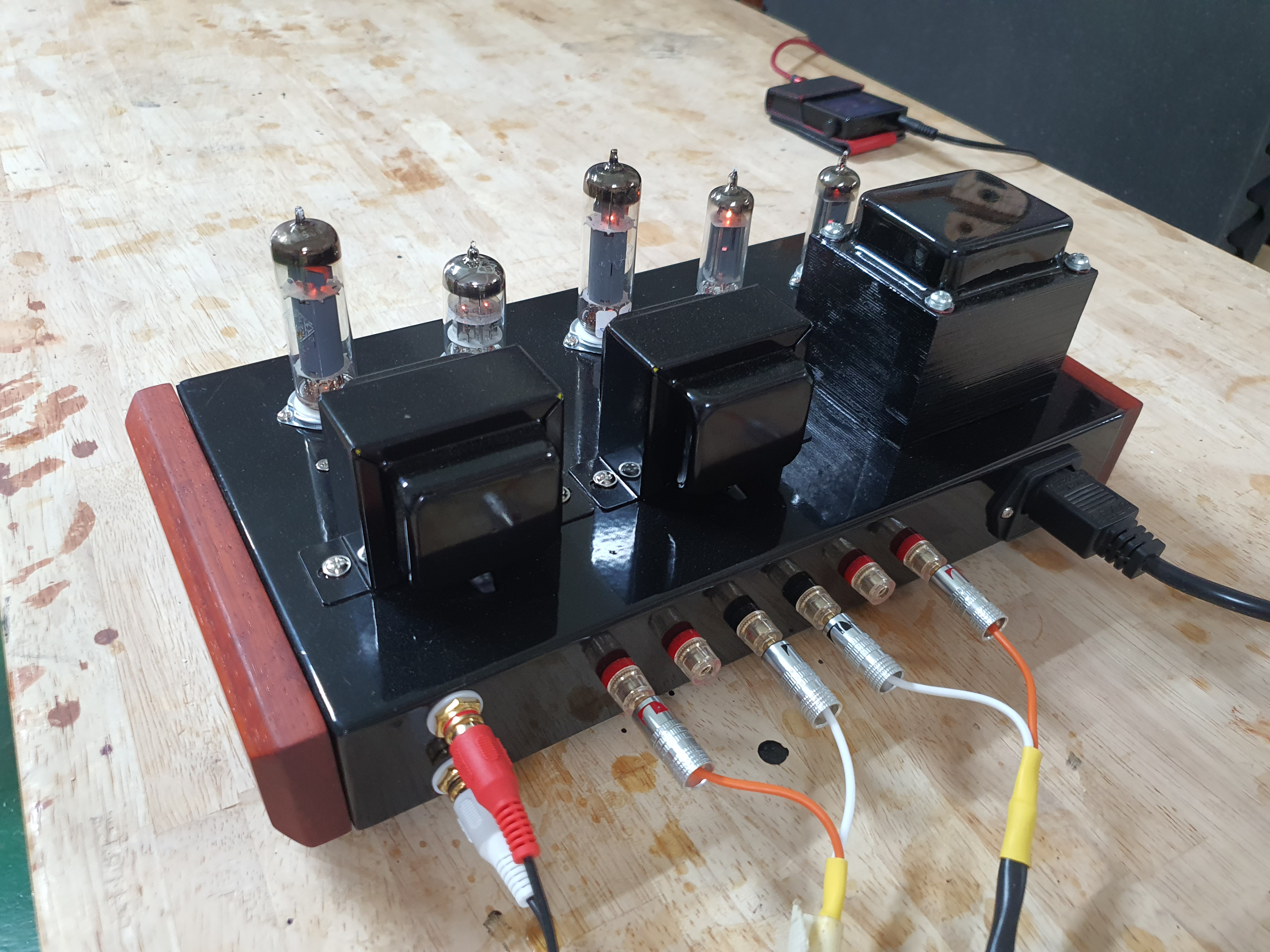

6N2-6P14 진공관앰프 DIY 키트 조립 했습니다.

EL84 라는 진공관 소리가 좋다는 얘기를 들어서 EL84와 호환이 되는 6P14 진공관을 사용하는 키트를 구입했습니다.

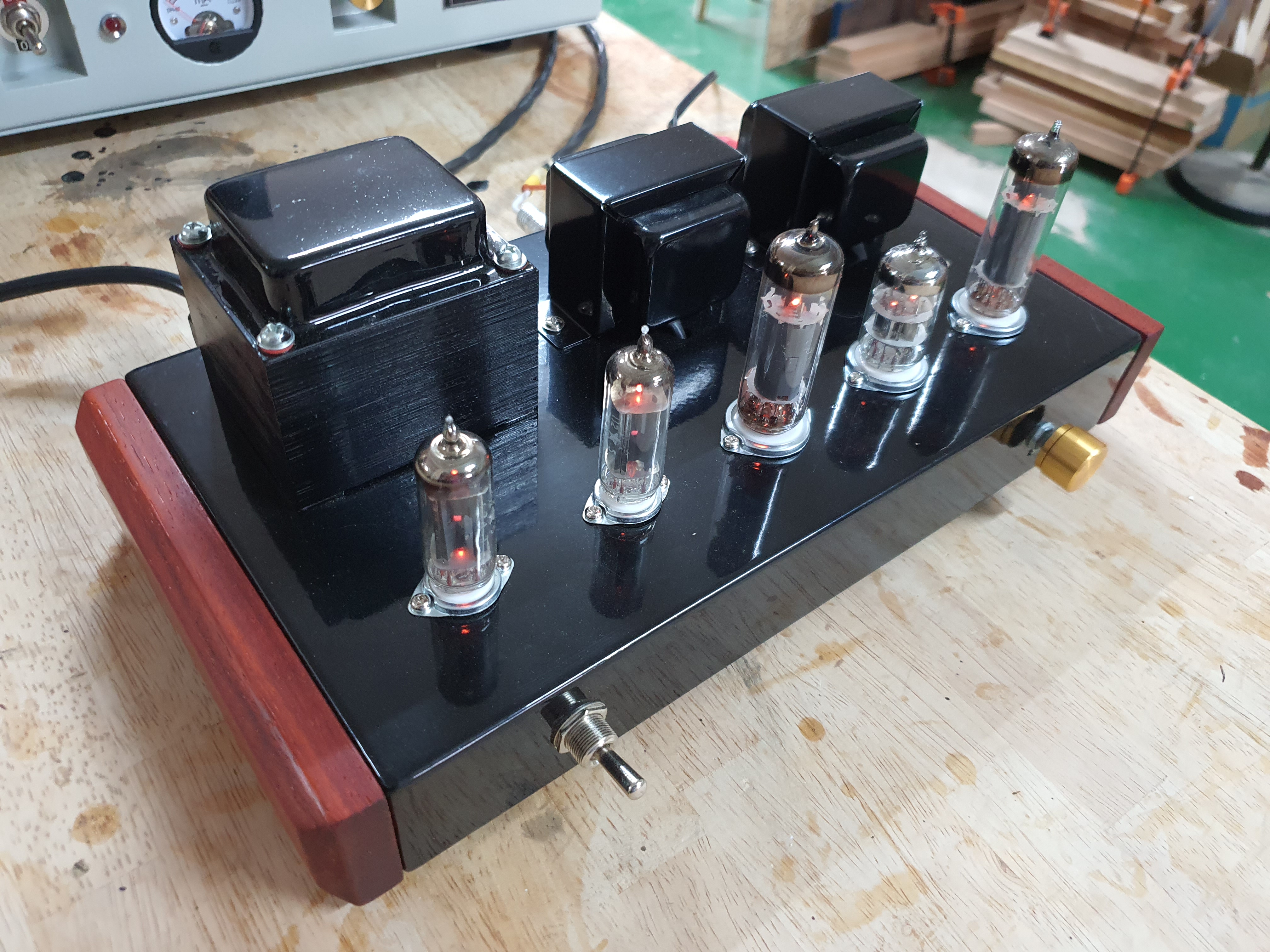

원래 KIT에는 좌우측 나무판은 없습니다. 파덕 나무로 만들어 붙였습니다.



​







​

​

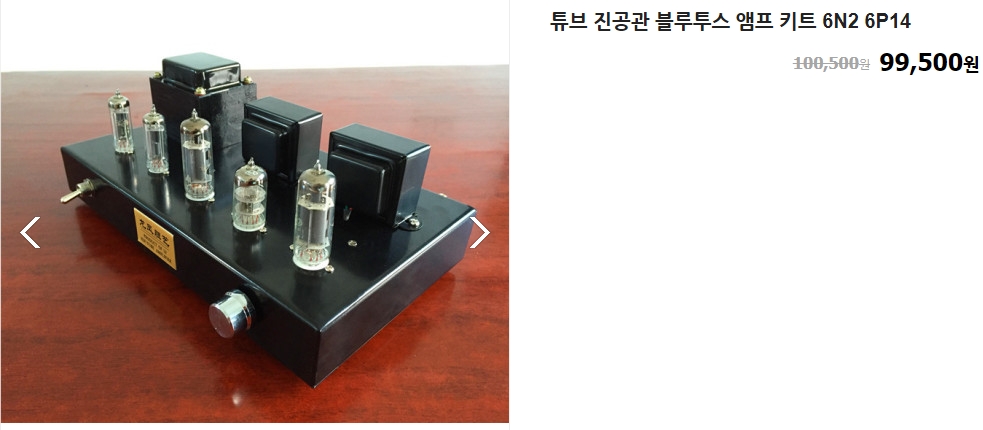

6P14(EL84호환) 진공관 없는 가격. 어자피 별도 구입한 EL84 진공관 사용 예정 이었습니다.



​

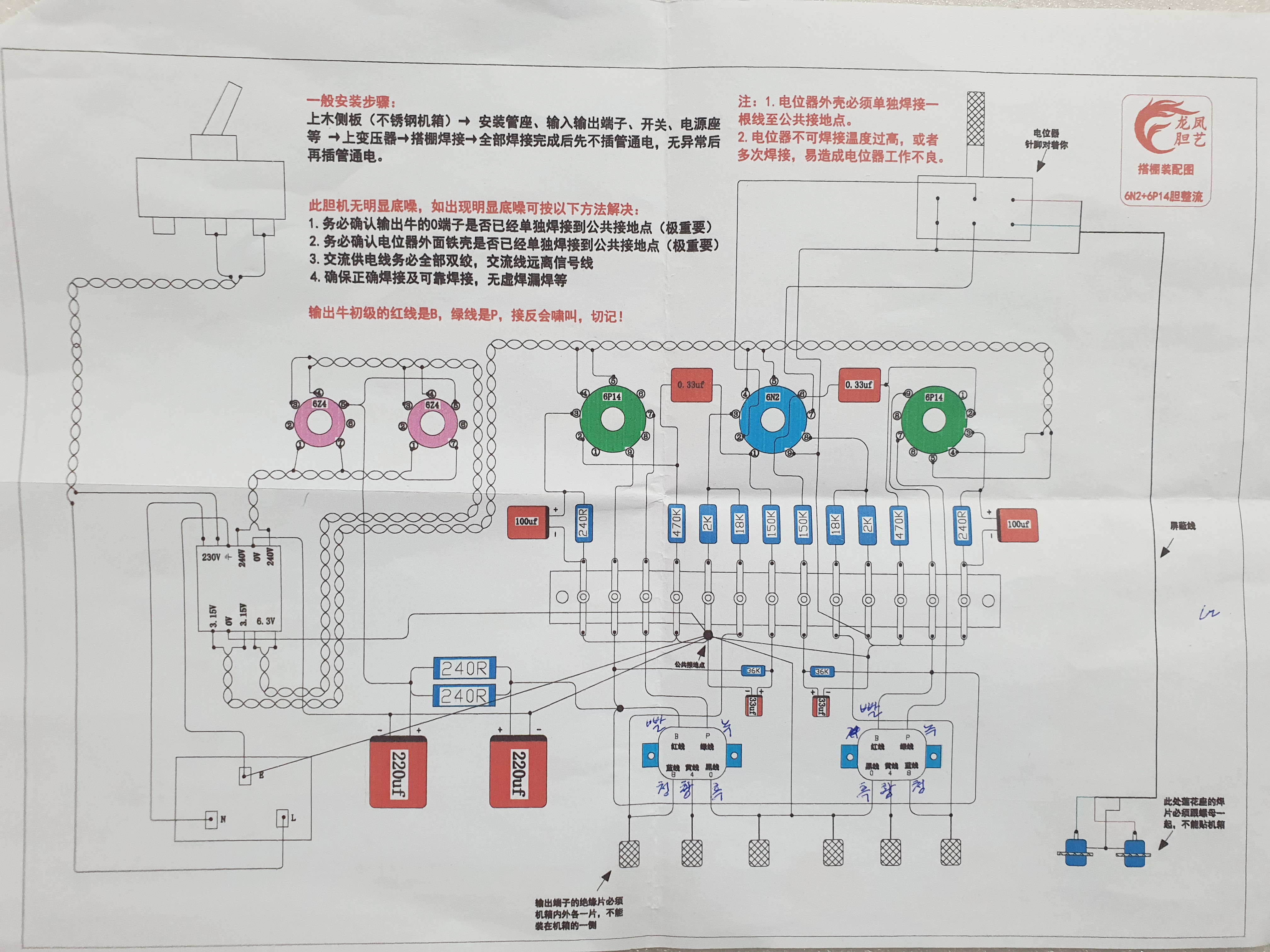

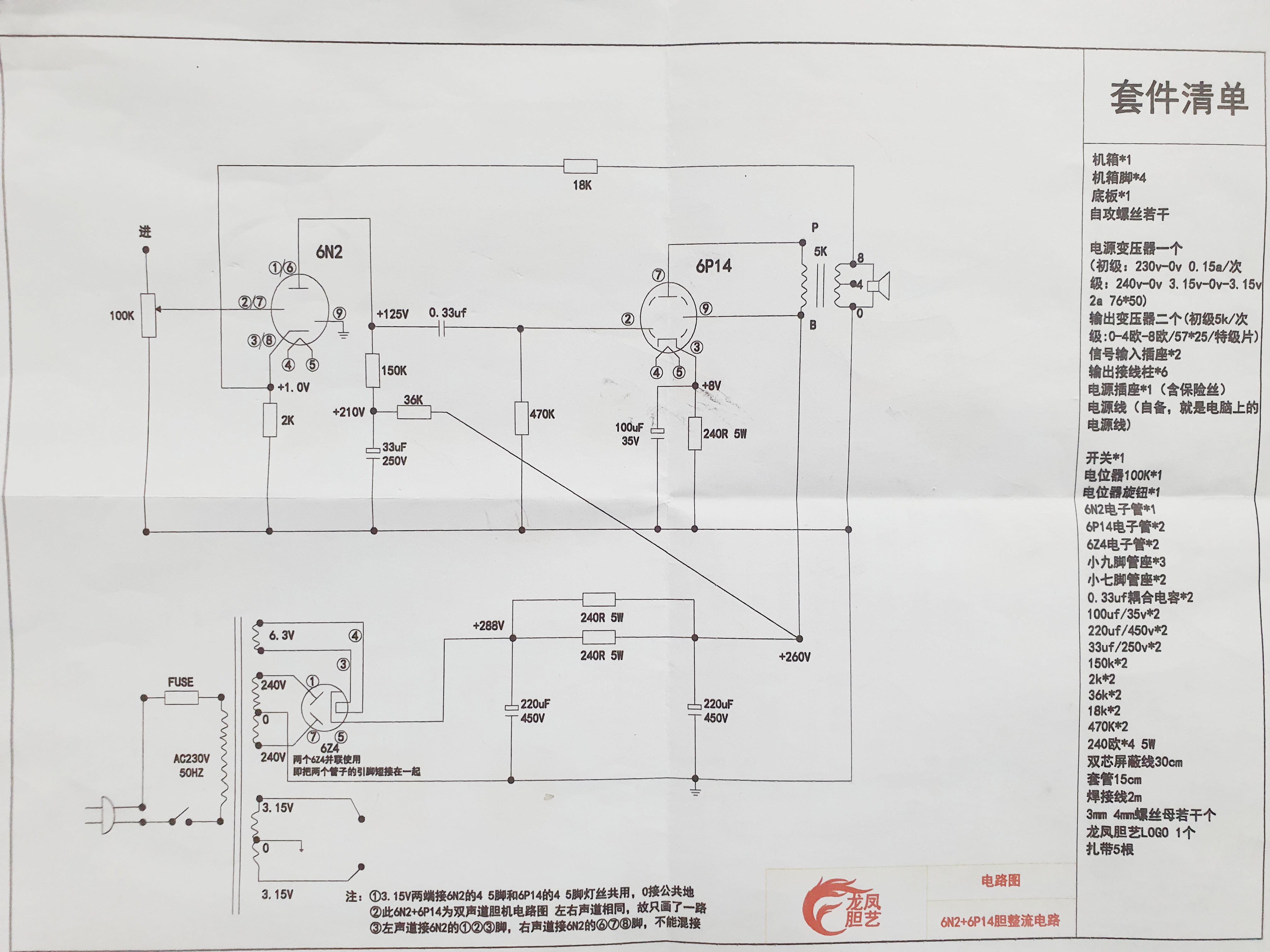

회로를 보면 이전에 조립 해봤던 '6n2, 6P1 진공관앰프' 키트와 회로와 저항값, 콘덴서값이 똑같은것 같네요.

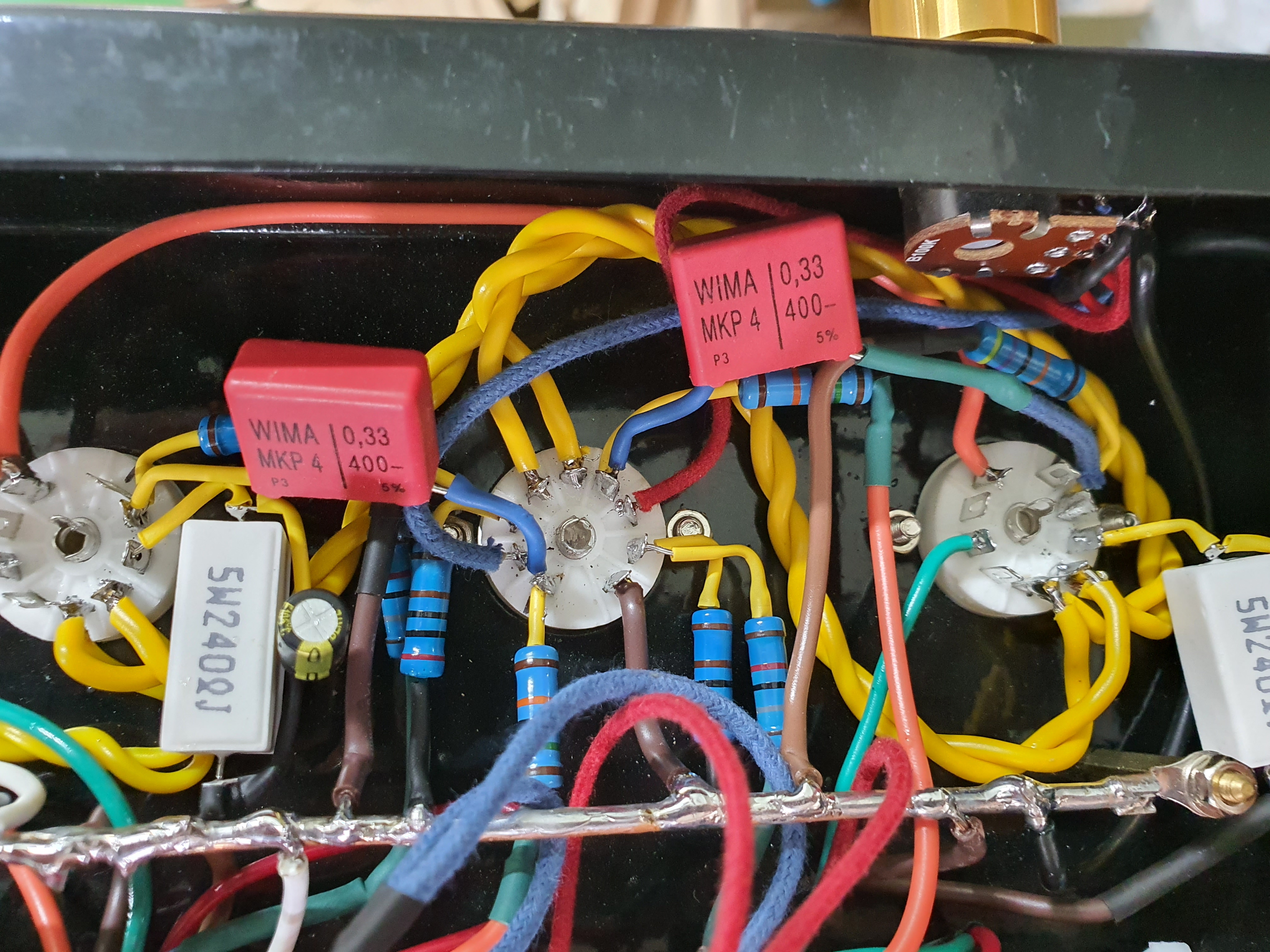

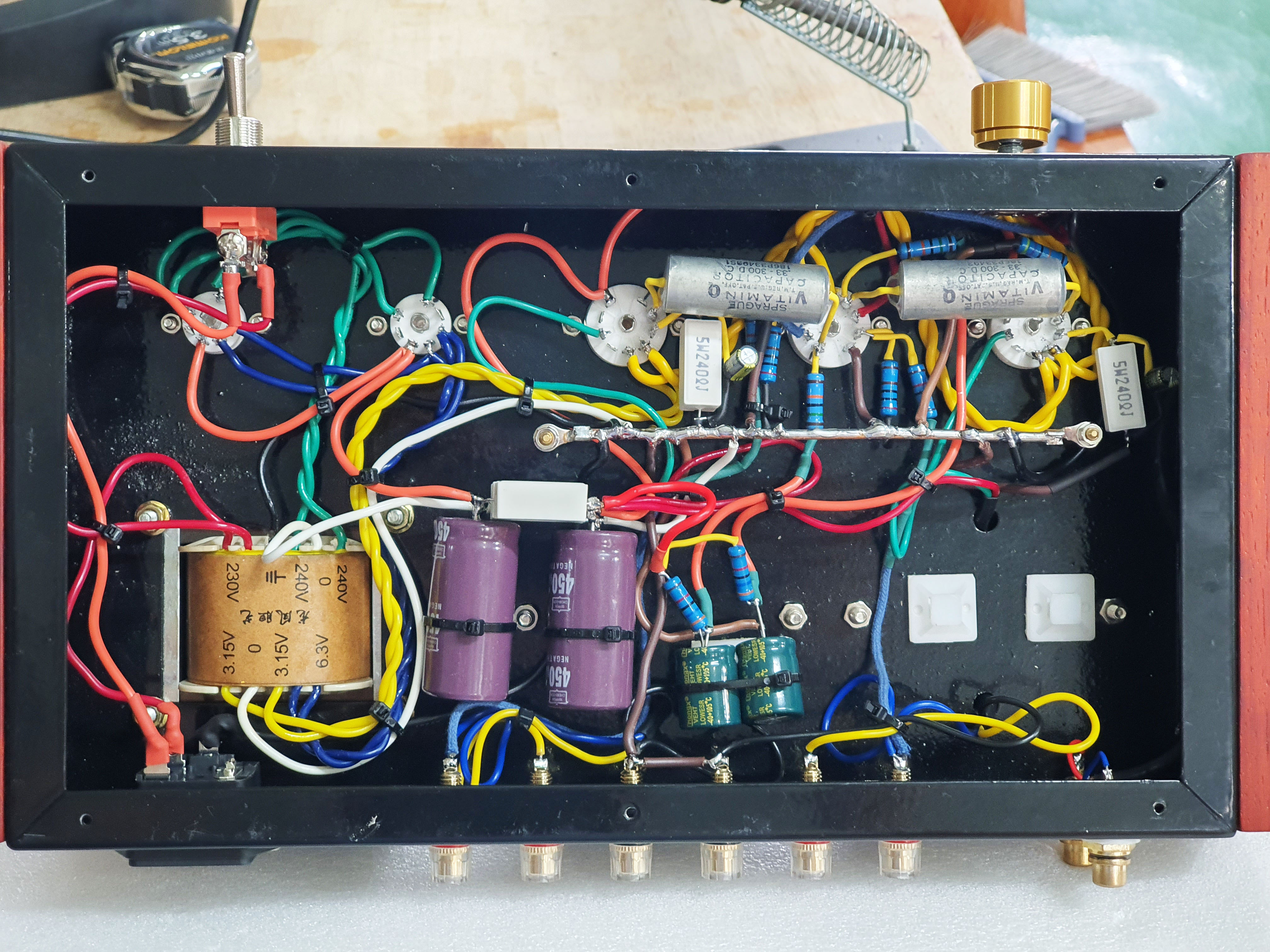

커플링 콘덴서는 WIMA 0.33uF에서 스프라그 비타민큐 0.33uF로 변경했습니다.



​

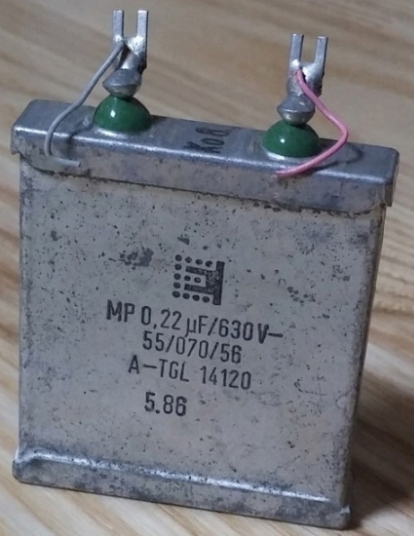

커플링콘덴서를 처음에는 독일 사각콘덴서 0.22uF를 사용(개발 20,000원) 하려고 했으나

왕왕 소리가 생기는 발진이 생겨서 비타민큐 0.33uF를 다시 변경했습니다.

전원을 켜자마자 발진이 발생했습니다.





​

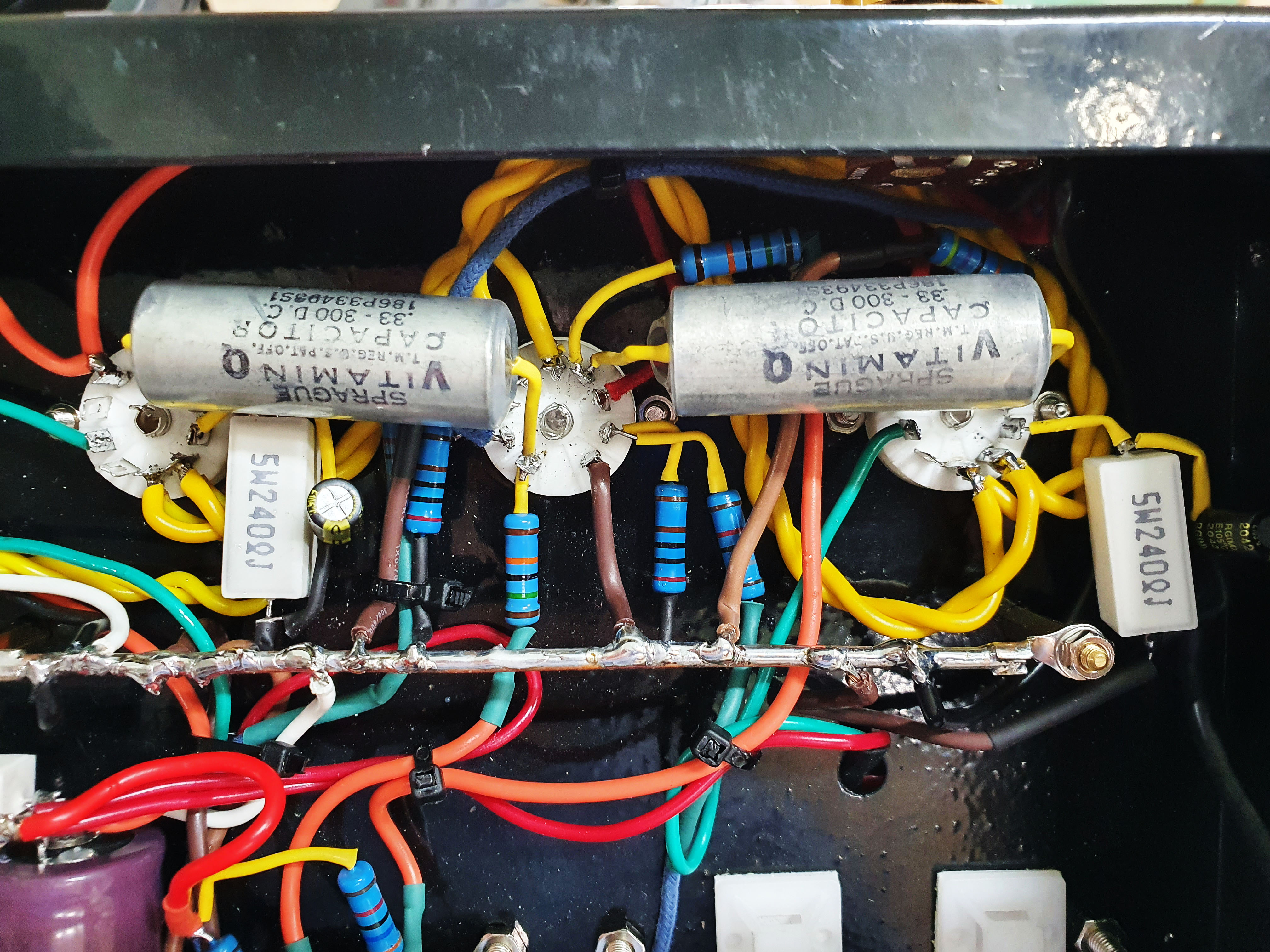

비타민큐 콘덴서 사용. 0.33uF로 회로의 값과 같습니다. 개당 8,000원에 구입.









​

​

​

발진 문제 발생.

조립 후 테스트 음악을 들어보는데, 한 2시간쯤 들으면 왕왕 소리가 나는 발진 문제가 발생 했습니다.

발진이 발생하면 점점 소리가 더 커지고 볼륨을 줄여도 왕왕 발진 소리는 줄어들지 않았습니다.

텔레풍켄 EL84 진공관을 TELAM EL84 진공관을 바꿨으나 발진 현상은 계속 발생했습니다.

​

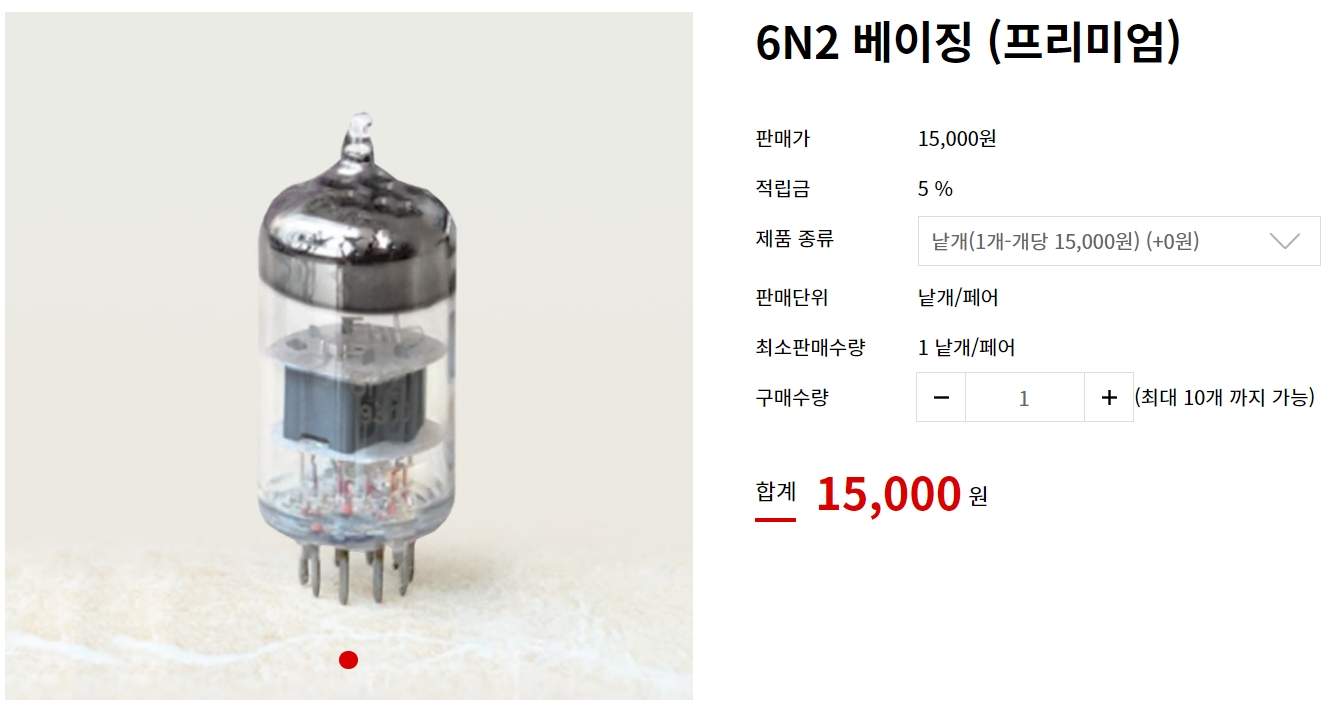

초단 진공관인 6N2 를 새로 구입해서 사용하니 발진 현상이 없어졌습니다.



​

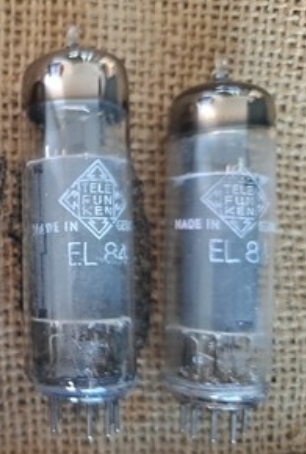

텔레풍켄 EL84 진공관(중고. 개당 80,000원).



​

​

테스트 :

기존에는 테스트시 소스기기로 지샨(ZISHAN) 799 를 사용했는데, 3.5mm 단자 불량으로

이번에는 아스텔앤컨 AK100 사용 함.

1) 진공관 DIY 테스트 : IU-잊어야 한다는 마음으로



2) 진공관 DIY 테스트 : BTS-Butterfly



3) 진공관 DIY 테스트 : 바흐-무반주 첼로 모음 1번 전주





4) 진공관 DIY 테스트 : 부활-사랑이란건
