[스피커] 스피커 인클로저 변화에 따른 주파수 특성 (2021년6월24일)

스피커 인클로저의 크기에 따른 주파수 특성

​

스피커 유닛(삼미 CW-77B10K)를 사용해서 테스트를 했습니다.

스피커유닛의 특성값으로 적정 크기의 인클로저를 만들고 여러가지 변형하면서 테스트 해봤습니다.

1번씩 테스트 한 것이고 테스트 환경의 문제가 있어서 참조 정도로만 봐야 할 것입니다.

* 하단에 스피커유닛 특성표 참조

​

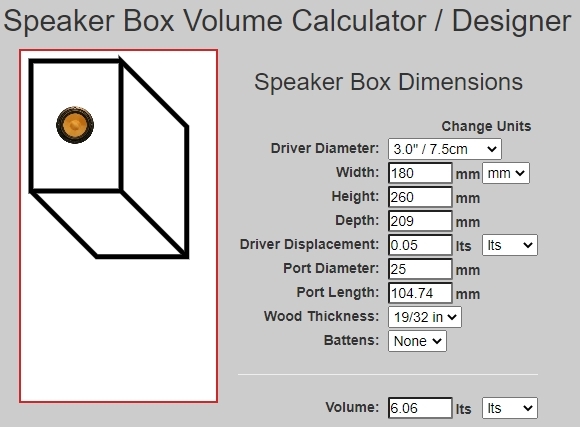

인클로저 크기 계산

​

​

기본적인 인클로저. 설계는 포트가 있는 것으로 계산되었으나 기본 인클로저는 포트가 없는 것으로 사용 했습니다.



​

​

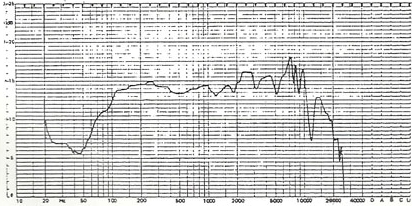

스피커유닛의 주파수 특성

스피커유닛 자체의 주파수특성 입니다.

29Hz부터 보이며 작아지다가 55쯤에서 증가하여 100에서부터 비교적 평행하기 유지되다가 10K정도부터 작아집니다.

​

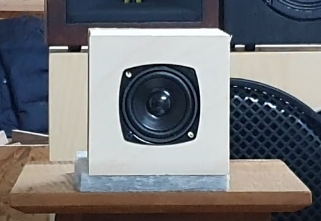

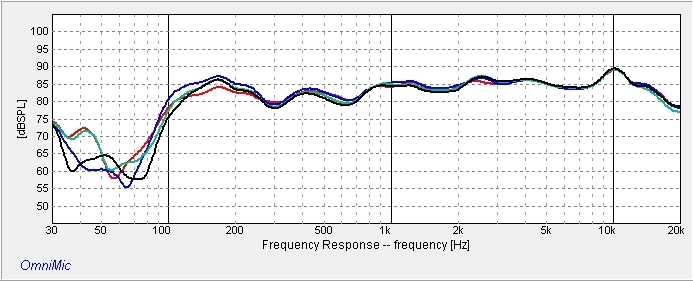

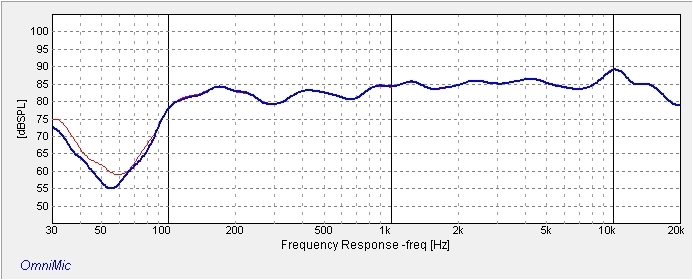

기본적인 인클로저의 주파수 특성

스피커유닛의 주파수특성과 동일한 것으로 보입니다.







1) Font : port 없음, 내부흡음재 없음, Back : port 없음, 녹음 : TASCAM





2) Font : port 없음, 내부흡음재 : 사용, Back : port 없음, 녹음 : BOYA

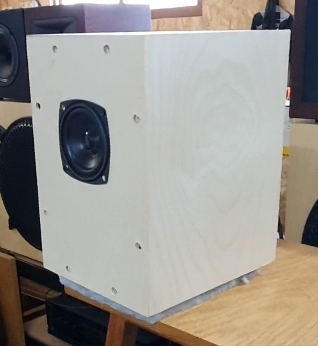

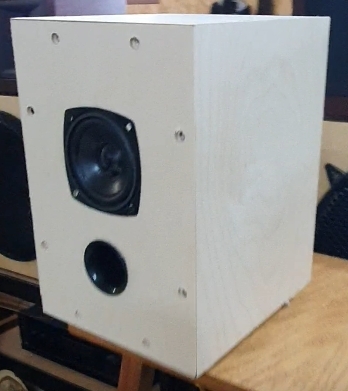

전면에 포트를 만든 경우

​

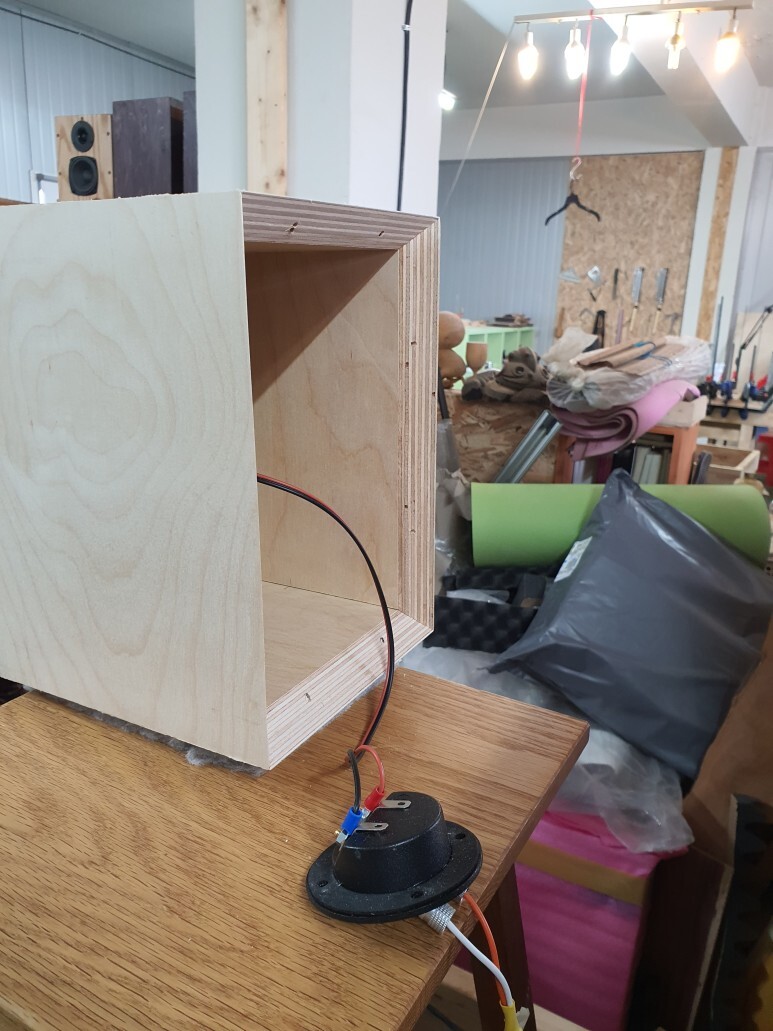

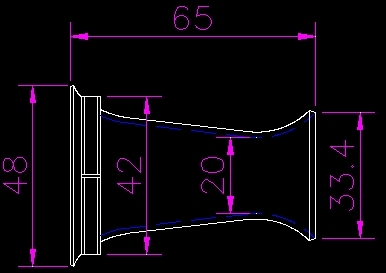

사용된 포트(시중에서 판매중인 포트)

​

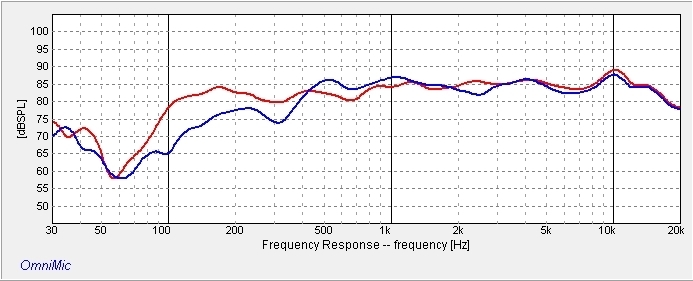

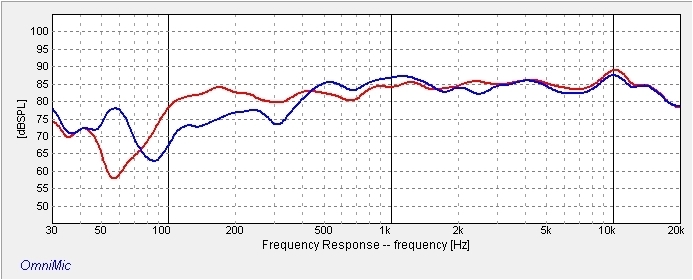

포트를 사용한 경우의 주파수 특성

빨간색 : 기본형태

파란색 : 포트 추가

기본형태에 비해서 100~260Hz까지의 저음부가 증가한 것을 볼 수 있습니다



Font : port 사용, 내부흡음재 : 없음, Back : port 없음, 녹음 : BOYA







인클로저 내부에 흡음재(솜)을 넣은 경우

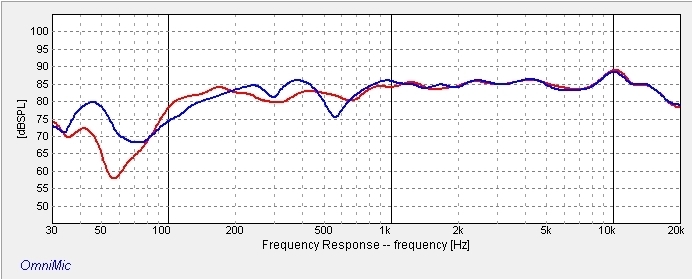

빨간색 : 기본형태

파란색 : 전면 포트 추가

녹 색 : 흡음재 사용

흡음재를 사용하면 포트 추가보다 낮아지는 것으로 볼 수 있습니다. 아마도 내부의 음반사가 억재되어 줄어드는 것 같습니다. 어떻게 보면 주파수 특성이 800~2K 사이를 보면 보다 평탄해 진 것 같아 보입니다. 흡음재의 장점이 보이는 것 같습니다.

​

​

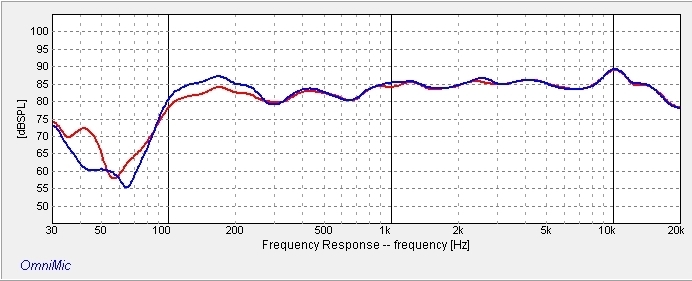

인클로저 바닥에 충격완화재를 놓은 경우

검은색 : 바닥에 충격완화재 설치

이 주파수특성에서 잘 보이는지는 모르겠네요. 스피커를 바로 놓지 않고 바닥에 스파이크나 충격흡수재등을 사용하면 소리가 좋아지는 것으로 느낄 수 있습니다.

​

​

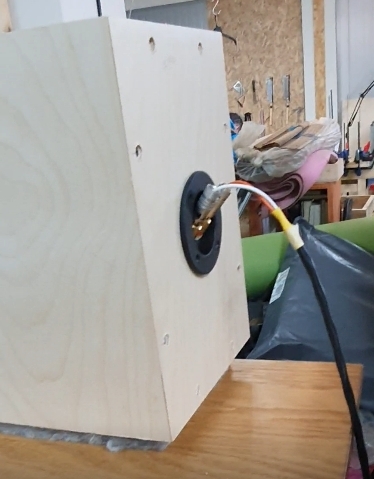

후면 개방

기본형에서 뒷판을 없앤 형태. 오래된 스피커 중에 후면 개발형이 있어서 실험해 봤습니다.

빨간색 : 기본형태

파란색 : 후면 개방

평판형과 비슷하게 저음부가 낮습니다. 평판형보다는 높습니다.

그런데 특이하게 80이하 저음은 오히려 커진 것을 볼 수 있습니다.

이런개 후면 개방형의 장점인지는 모르겠네요.

​

​

평판스피커

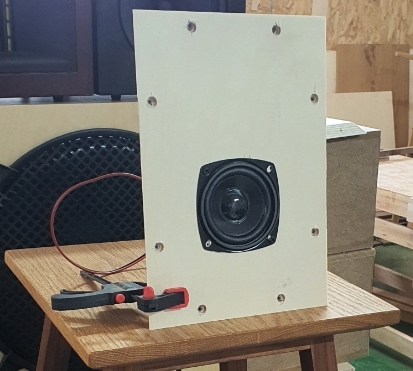

기본형태에서 스피커가 있는 앞판만 있는 형태

빨간색 : 기본형태

파란색 : 평판

평판스피커의 특성인 저음 감소가 보입니다.

​

평판을 가로로 한 경우

​

​

​

작은 인클로저 및 얇은 인클로저

작은 인클로저는 기본형의 1/2로 크기를 줄인 크기. 부피로는 1/3에서 1/4 쯤 될 것 같네요.

얇은 인클로저는 기본형에서 두께는 1/3쯤으로 줄인 크기

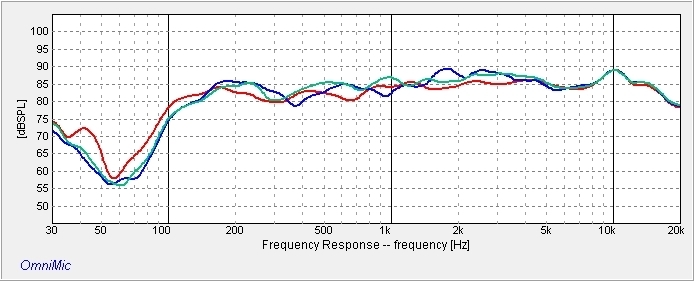

빨간색 : 기본형태

파란색 : 작은 인클로저

녹 색 : 얇은 인클로저

적정 크기의 인클로저가 아닌 경우를 보기 위한 실험 입니다.

작은 크기(파란색)의 경우 저음도 낮고 중음부가 더 출렁이는 것으로 보입니다. 정사작형으로 만들어서 더 그럴 수도 있을 것 같습니다.

얇은 크기(녹색)의 경우도 저음이 낮아집니다.



Font : port 없음, 내부흡음재 : 없음, Back : port 없음, 녹음 : TASCAM, 인클로저 적정 부피 보다 작은 인클로저





Font : port 없음, 내부흡음재 : 없음, Back : port 없음, 녹음 : TASCAM, 인클로저의 두께(Depth)가 적용 보다 얇은 인클로저)

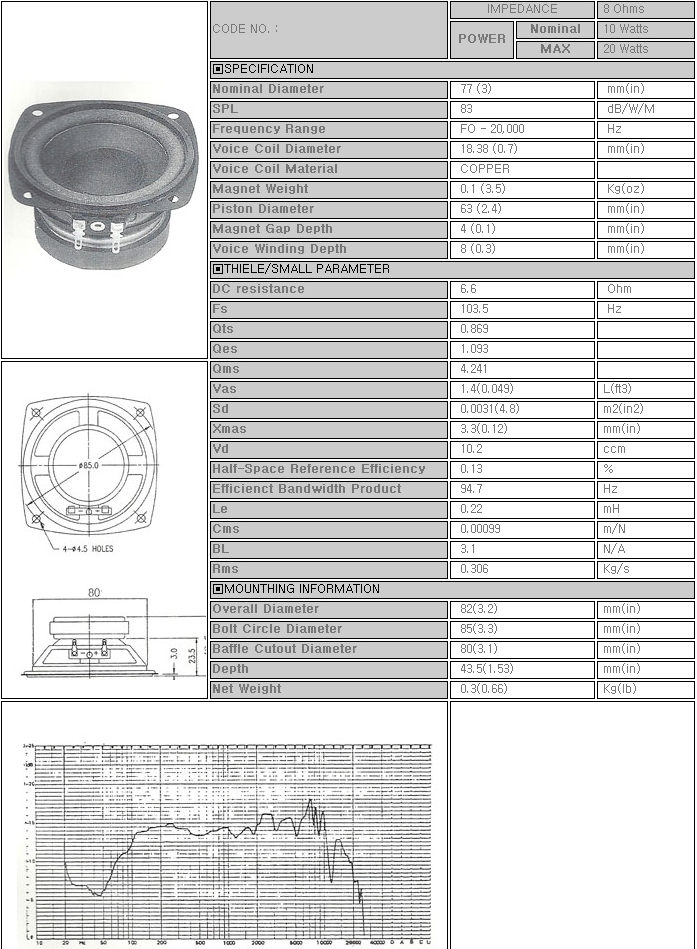

(참조) 삼미 CW-77B10K 특성
