[앰프] VU메터 설치하기



VU메터 설치기입니다. 이번에 처음 설치해 봤습니다.





[앰프] 6P1진공관KIT로 모노모노앰프 만들기 (tistory.com)

[앰프] 6P1진공관KIT로 모노모노앰프 만들기

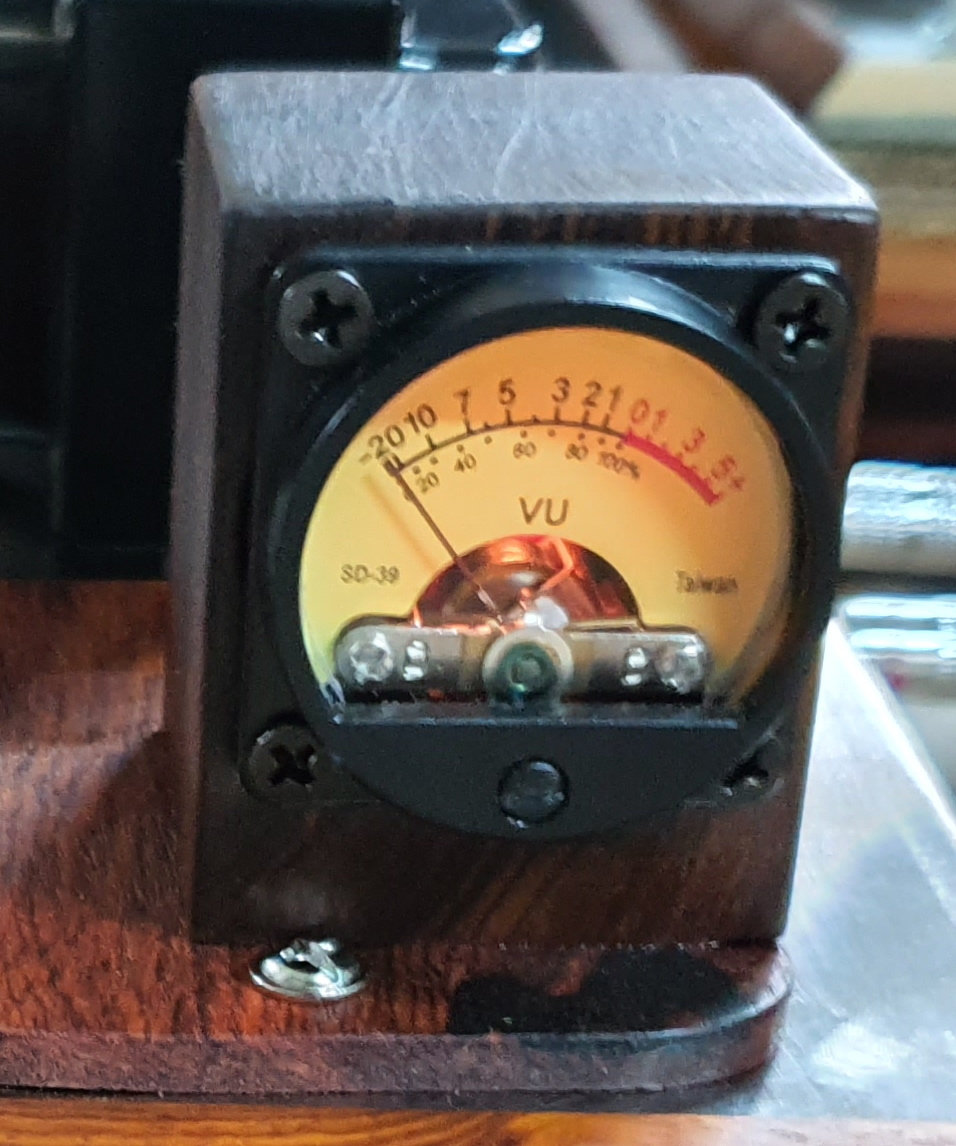

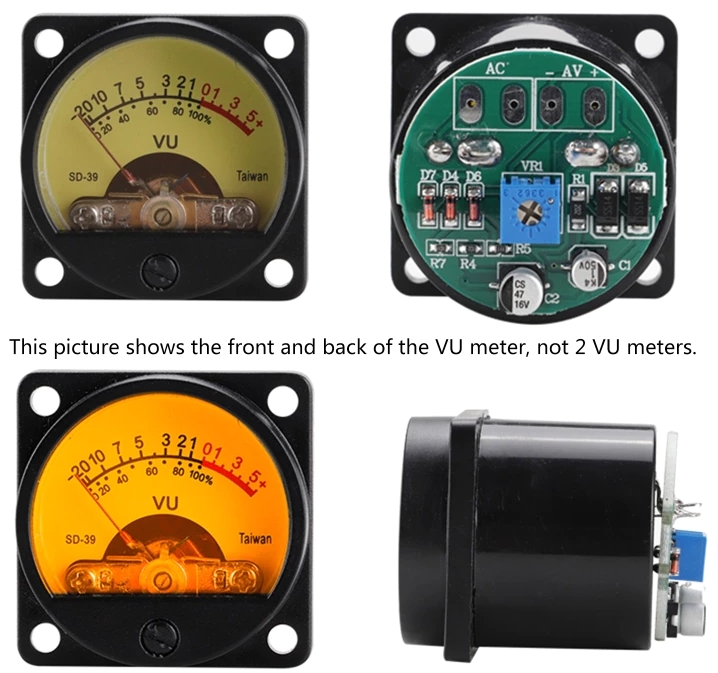

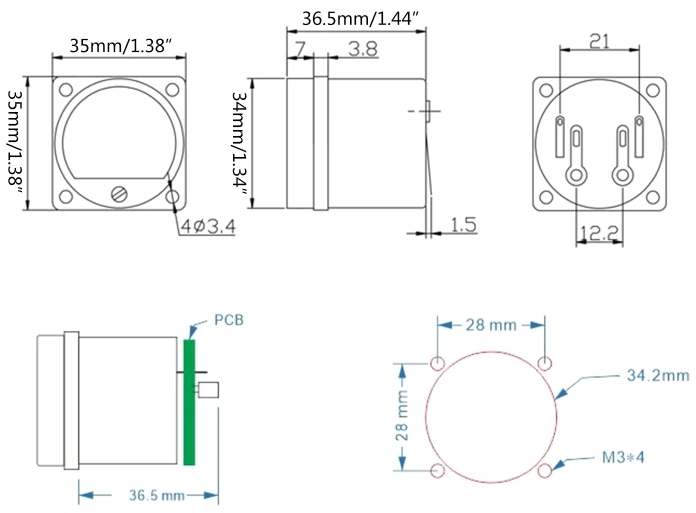

드라이버 보드가 내장되어 있어 선만 연결하면 되는 모델입니다. 저는 35mm로 사용했는데, 45mm 크기도 있습니다.

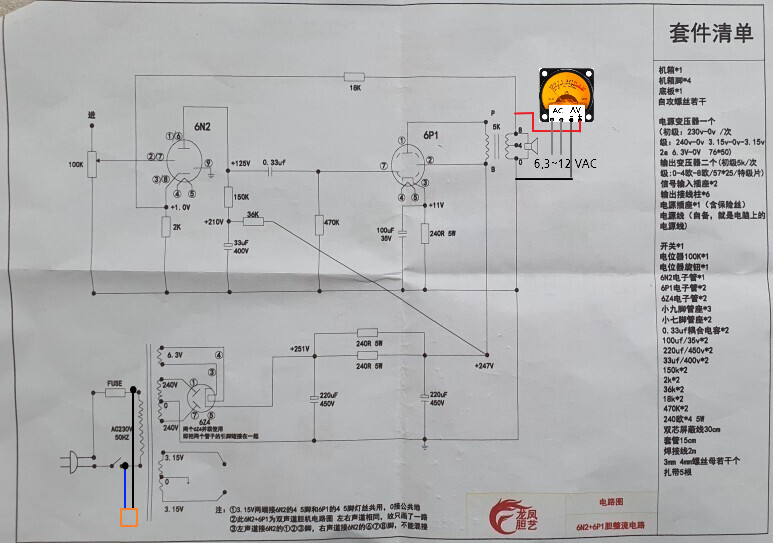

VU메타까지 있는 회로도 입니다. 이 회로도는 6P1 진공관이지만 다른 앰프도 동일한 연결을 하면 됩니다.

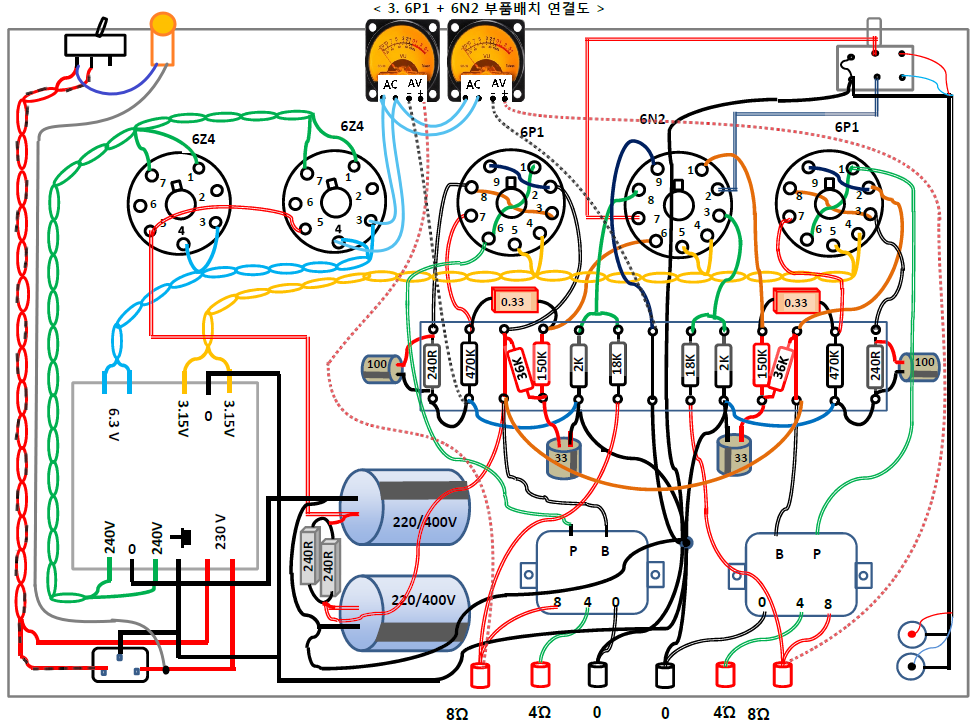

VU메타까지 있는 배치도 입니다.



가운데 가변저항(파란색)이 있는데 바늘이 어느 정도로 움직이는지 조정해 주어야 합니다.

좌,우 각각 설치하는 경우 좌,우 VU메타의 바늘이 비슷한 정도로 움직여야 하기 때문에 음악을 들으면서 가변저항을 조정해서 맞추어야 합니다. 그래서 처음에 조립을 다 하면 안 되고 가변저항 조정 후 조립을 마무리해야 하기 때문에 이를 감안해서 조립해야 합니다.

저는 좌측으로 끝까지 돌린 후 약 10~20도 정도만 돌려서 고정 했습니다.
