[스피커] 네트웨크 트위터 콘덴서 실험 (2021년 9월 3일)

자작 스피커를 공부하다보면 네트워크(필터, )를 만나게 됩니다.

네트워크라는 용어를 여러 용도로 사용하는데 스피커에도 사용한다는 것을 처음 알게 됩니다. 크로스오버 또는 스피커필터라고도 부르는것 같습니다.

​

스피커네트워크는 스피커의 저음,중음,고음의 주파수를 분리해서 각각의 스피커유닛으로 보내는 역할을 합니다.

공부중인 내용을 정리 할 겸, 네트워크 프로그램으로 시뮬레이션 해 봅니다.

​

2way인 스피커에서 가장 단순하게는 트위터에 콘덴서 1개로 네트위크를 구성할 수 있다고 합니다.

​

Xsim 프로그램에서 콘덴서로 실험해보고자 합니다.

​

2way에서 중저음,고음 유닛을 사용하지만 이번 실험은 고음만 대상으로 합니다.

​

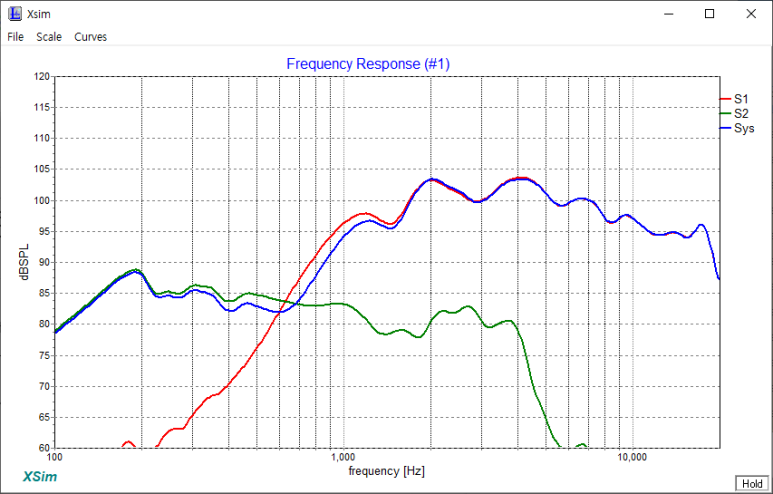

이때 저음과 트위터의 주파수 곡선은 다음과 같습니다. 아직 네트워크를 사용하지 않았기때문에 각각의 스피커유닛의 특성 곡선일 것입니다. 여기서는 인클로저는 없는 것이거나 또는 인클로저에 장착된 상태에서의 각 유닛을 측정한 것으로 합니다.

저음:녹색 / 고음:빨강 / 전체:파랑

​

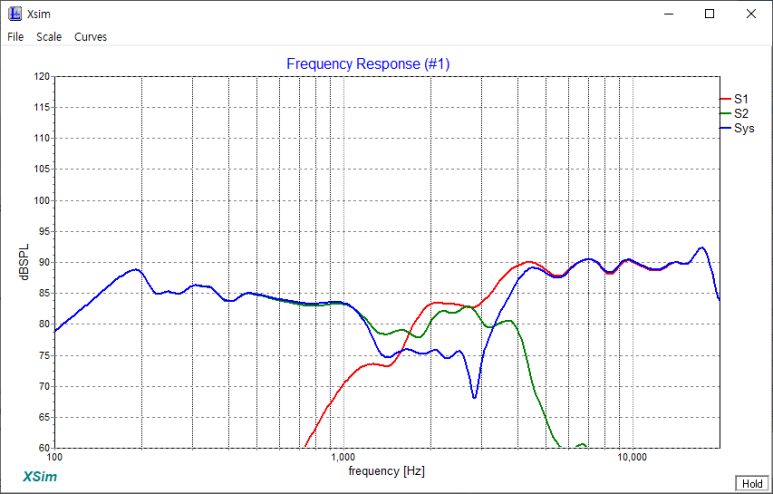

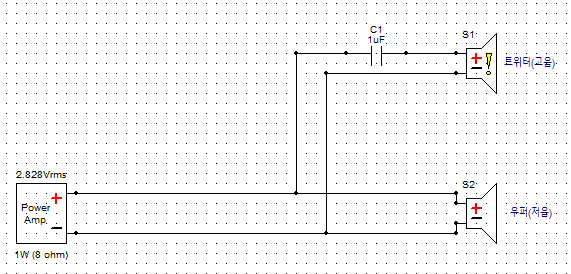

이제 1 uF 콘덴서를 트위터에 연결해서 네트워크를 구성 합니다.

​

1uF 콘덴서를 사용하기 전,후를 비교해 보면 효과를 알 수 있습니다. 빨간선이 트위터 주파수이고 파란색이 전체 주파수 입니다.

1) 트위터 즉 고음의 시작 주파수가 약 230Hz 쯤에서 720Hz로 높아짐

2) 고음의 SPL이 낮아짐

3) 고음의 SPL이 평탄해짐





​

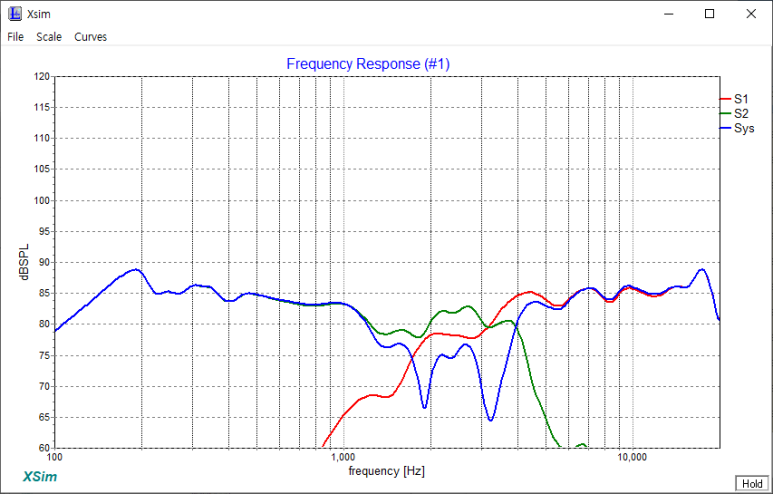

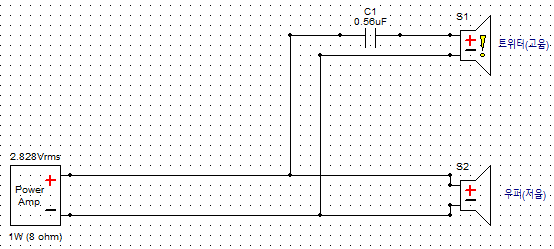

이제 0.56 uF 로 변경해 봅니다.

​

1 uF 일때(왼쪽)와 0.56 uF 일때(오른쪽)를 비교해 보죠.

1) 고음의 시작 주파수가 720Hz쯤에서 850Hz쯤으로 높아짐.

2) 고음의 SPL 이 낮아짐

3) 고음의 SPL이 초반부에서 고음부로 경사가 높아지는 모양이 됨





1 uF / 0.56 uF

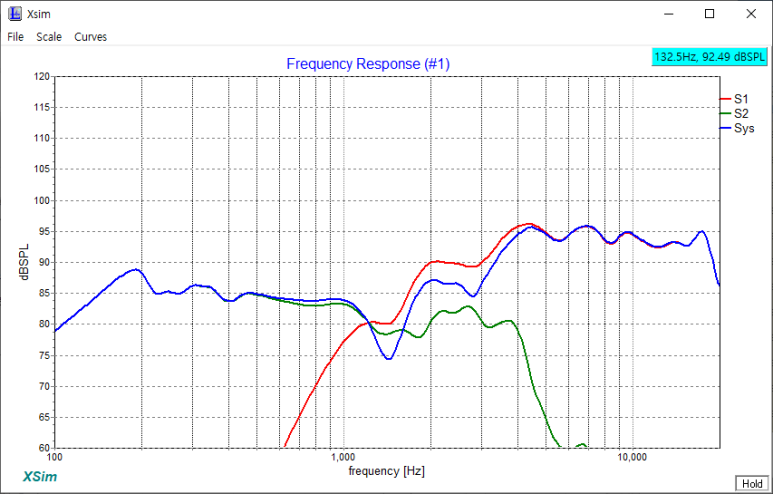

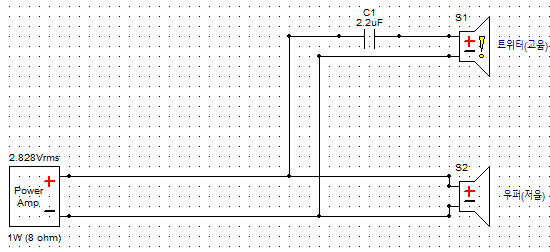

2.2 uF로 바꿔보죠.

1 uF와 2.2uF일때 비교

1) 고음의 시작 주파수가 720Hz 쯤에서 620Hz 쯤으로 낮아짐

2) 고음의 SPL 이 높아짐





​

2.2 uF / 1 uF / 0.567 uF 일때 비교

- 콘덴서의 용량이 작아질 수록 고음의 시작이 높아짐

- 콘덴서의 용량이 작아질 수록 SPL이 낮아짐









​
