[앰프] 300B 진공관앰프 좌우밸런스 문제 (2021년 6월 10일)

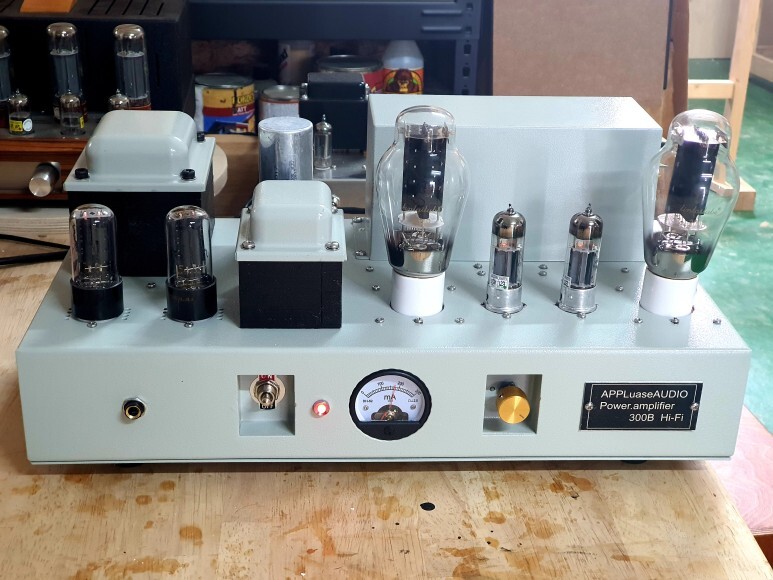

300B 앰프를 조립했습니다. 그런데 좌우밸런스 문제가 발생했습니다.

우측보다 좌측의 소리가 더 크게 들리는 것입니다.

인터넷을 찾아보니 볼륨문제, 커플링콘덴서 문제, 진공관문제 등으로 얘기하고 있습니다.

그래서 다음과 같이 테스트를 해봤습니다.

​

1. 스피커 문제인지 확인하기 위해서 스피커 좌우 변경

2. 앰프와 스피커 접점 또는 케이블 확인하기 위해 앰프와 스피커 연결 케이블 좌우 변경

3. 초단진공관 문제인지 확인하기 위해서 초단진공관 좌우 변경

4. 출력진공관 문제인지 확인하기 위해서 출력진공관 좌우 변경

5. 볼륨 좌우 저항 값 확인.



볼륨이 50K옴 인데, 좌측이 47.7K, 우측이 49.2K 로 측정되어 볼륨을 교체했습니다.

교체한 볼륨은 47.3K, 47.6K 로 확인해되어 교체 했습니다.

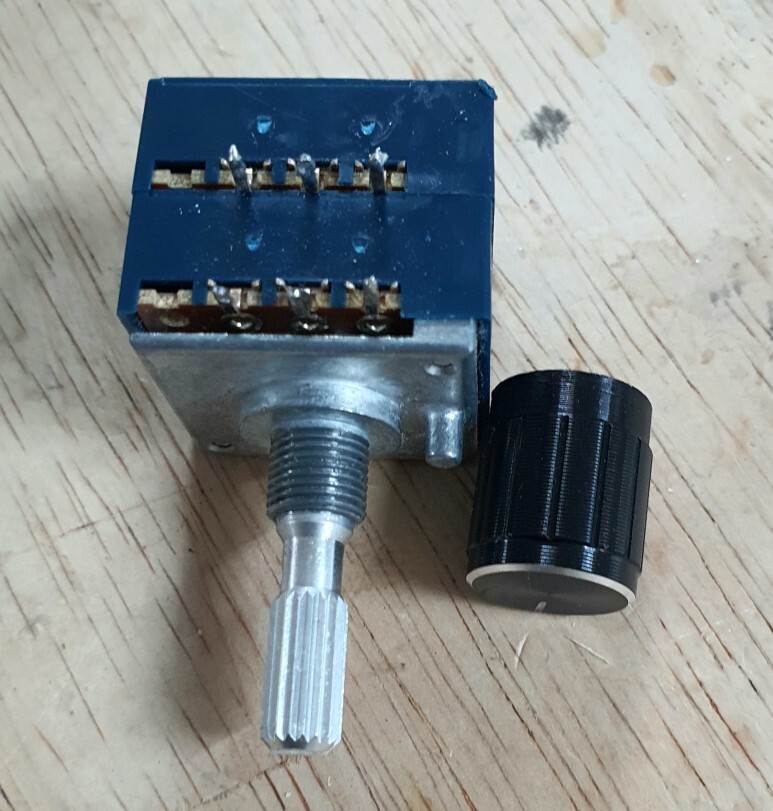

원래 있던 볼륨과 노브

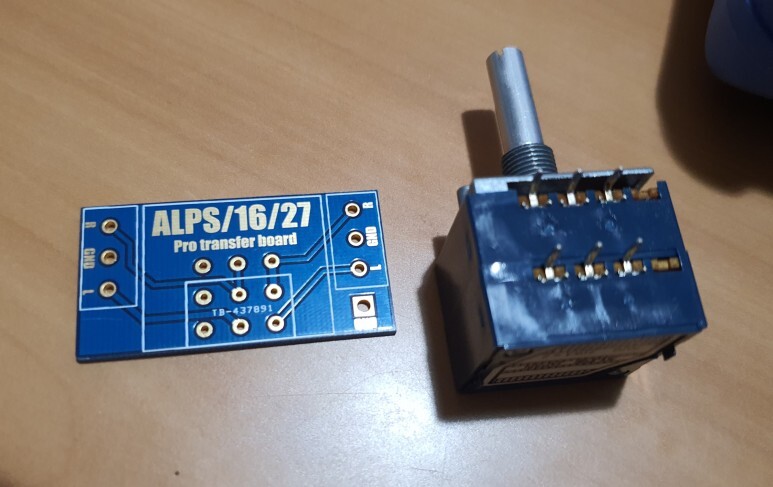

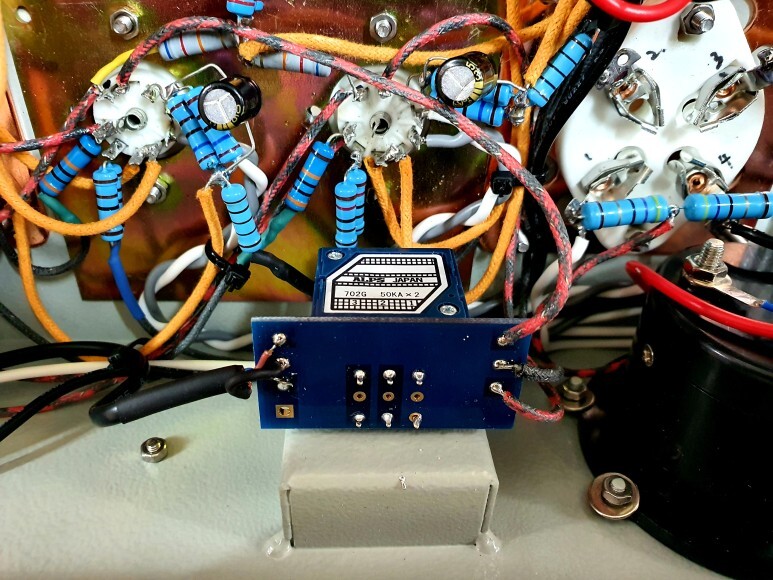

새로 구입한 볼륨(PCB도 같이 왔네요) 교체 장착한 후

원래 있던 볼륨노브는 사용할 수 없어서 가지고 있던 다른 노브를 사용해야 했습니다.

​

​

테스트해보니 그래도 해결되지 않았습니다.

​

6. 초단 커플링콘덴서 확인하기 위해 초단 커플링콘덴서 좌우 바꾸어 연결.

7. 출력 커플링콘덴서 확인하기 위해 초단-출력단 연결 커플링콘덴서 좌우 바꾸어 연결.

​

이렇게 했지만 원인이 확인되지 않았습니다.

그런데 이렇게 몇번 확인해 보다 우측스피커에서 지지직 하더니 소리가 나지 않았습니다.

전원을 껐다가 다시켜며 소리가 나오다가, 다시 2~3분쯤 지나면 다시 지지직 하다가 소기가 나지 않았습니다.

​

초단진공관인 6F3를 좌우 바꾸어서 실험해보니 한쪽 관이 문제 였습니다.

6F3관은 소련제 6F3P(6Ф3П)를 중국에서 생산하는 것으로 호환관은 6BM8(=ECL82)관 입니다.

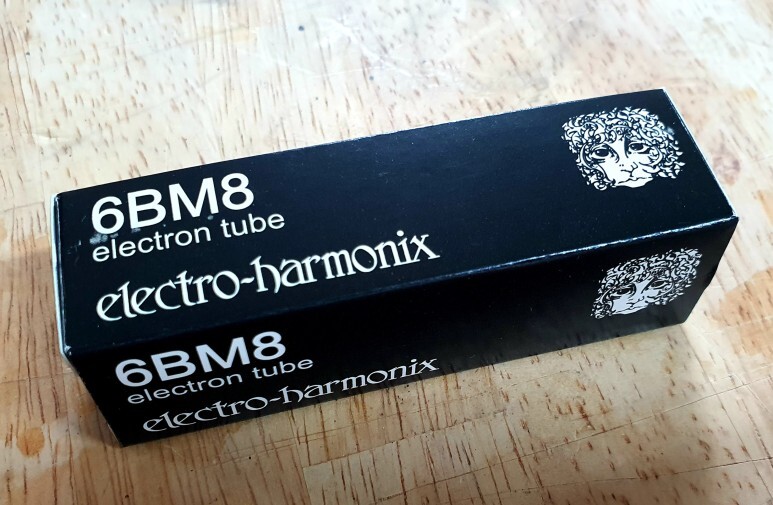

6F3관은 구할 수 있는 곳이 없어서 6BM8관을 구입해서 사용하니 정상이 되었습니다(개당 32,000원).

​

되돌아 생각해보니 볼륨을 바꾸었을때 좌우 소리 차이가 약각 줄어들었던 것 같습니다.

결국 볼륨과 초단관 이렇게 2가지 문제가 같이 있었던 것으로 보입니다.

​

음, 그런데 또 문제가....

기존에 비해서 볼륨을 많이 돌려야 합니다. 거의 1/3~1/2 수준으로 줄어든거 같은데, 거의 끝까지 돌려야 기존 1/3정도 돌린 정도가 된 것 같습니다.

6F3와 6BM8의 특성 차이인지 모르겠네요. 진공관 특성을 볼 줄 몰라서....

(중국제 6F3 를 구해서 사용하니 볼륨도 정상이 되었습니다. 6F3와 6BM8 진공관은 핀배열 혼환은 되나 증폭도가 다른 것 같습니다)

​

진공관 미국,유럽/중국/러시아

http://ds.agavaceae.ru/similar.php

​

6F3P( 러시아) 특성


​

6BM8(=ECL82)

http://ds.agavaceae.ru/docs/6BM8_ECL82.PDF

​

이건 차차 해결 해야겠네요.

​
