[앰프] 커플링콘덴서 업그레이드 (6P1, 6N2) 2021년 6월 2일

진공관앰프에서 커플링콘덴서가 음질에 영향을 많이 준다고 해서 교체해 봤습니다.

기본으로 있는 콘덴서는 WIMA 콘덴서인데, 문도르프 콘덴서로 교체.

교체 후 더 좋아진 것 같습니다.

​

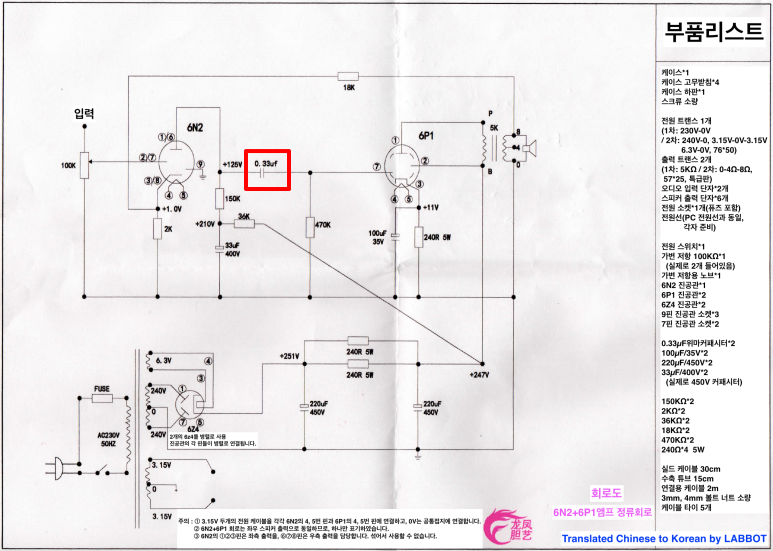

회로도상에서 커플링콘덴서 위치.

신호가 지나가는 위치에 있어서 영향을 많이 준다고 합니다.

아래 회로는 좌,우 중 한쪽만 있는 회로라서 하나만 나와 있습니다.

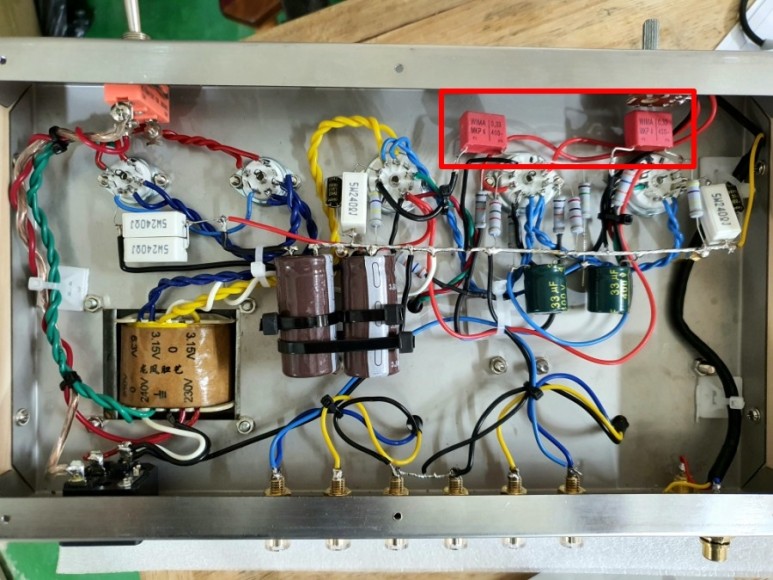

제작한 앰프 내부에서 커플링콘덴서 위치 입니다. 실제로는 좌,우 2개가 있습니다.

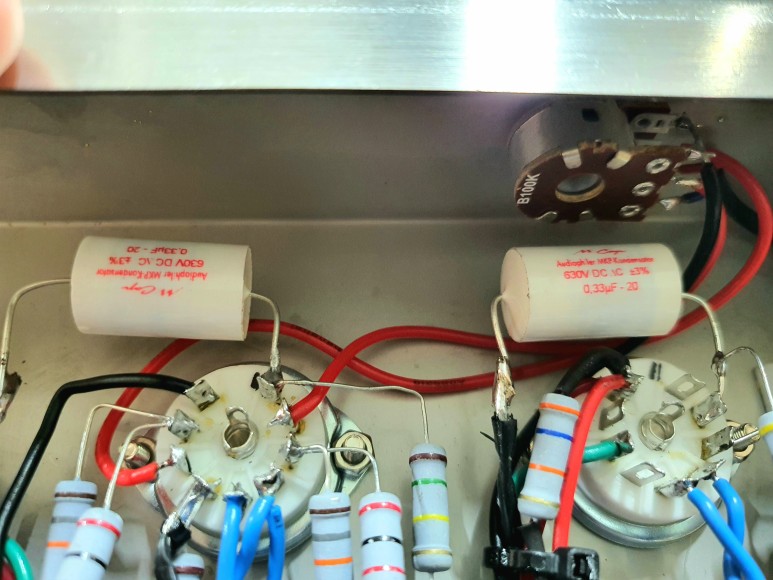

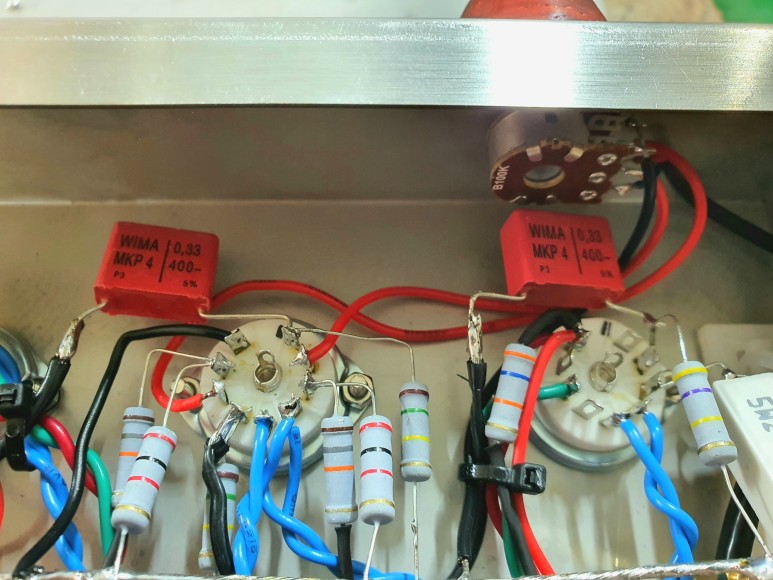

커플링콘덴서 교체 전,후.



WIMA콘덴서 사양은 정확한 것은 아닙니다. WIMA MPK4 P3 0.33uf 400V.

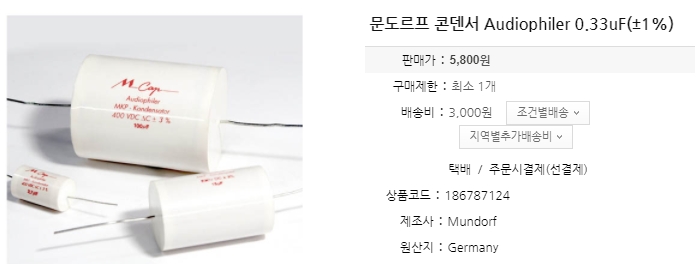

가격 차이에 따른 변화도 확인해 볼만 할 것 같습니다.

더 좋은(비싼) 콘덴서도 있겠지만 이 앰프에서 배보다 배꼽이 커지지 않도록 무난하 것으로 결정했습니다.

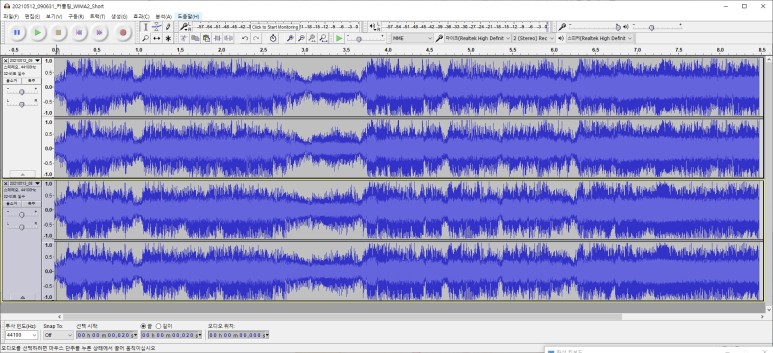

테스트 음악에 대한 콘덴서 교체 전,후 파장그래프 일부 입니다.(위:교체 전, 아래:교체 후)

자세히 보면 변화가 있는 것이 보입니다.

테스트시(녹음) 가능한 동일한 조건이 되도록 했지만 정확한 테스트가 아닐 수 있습니다. 그냥 느낌만 보는 걸로...

콘덴서 교체 전,후의 주파수스펙트럼 변화 입니다. 변화가 있기는 하죠?



테스트 음악 일부 녹음 파일.

20210512_090631_커플링_WIMA2_Short.flac

0.63MB

20210513_081012_커플링_문도르프2_Short.flac

0.65MB
