[스피커] 15인치 스피커 (JBL M115-8A)-2020년10월

15인치 우퍼스피커.

처음 4인치에서 8인치. 그다음 10인치. 그리고 이제 15인치까지 만들었습니다.

스피커에 대한 여러 실험을 해 볼 수 있도록 저음,중음,고음 인클로저를 분리했습니다.

네트워크로 분리했습니다.



전체를 하나로 만들면 크기가 너무 크기 때문에 이동도 어렵습니다.

저음, 중음, 고음 분리해서 모듈의 위치를 미음대로 바꿀 수 있다는 장점도 있습니다.



이때 리본 트위터 유닛을 알게 돼서 들어보려고 구입해서 사용했습니다.



만든 후 저음, 중음, 고음 각각만 들어보거나 하나씩 제외해서 들어보거나 유닛을 바꾸거나 네트워크를 바꾸거나 이것저것 많은 실험을 해봤네요.



저음 : JBL M115-8A   (인클로저 크기 : 46x46x35 [W, H, D cm])

중음 : 마샬 0610-4048P  (인클로저 크기 : 23x23x30 [W,H,D cm])

고음 : HIVI RT2H-A 평면 아이소 다이내믹 리본 트위터 (23x23x23 [W, H, D cm])

네트워크:PN1803

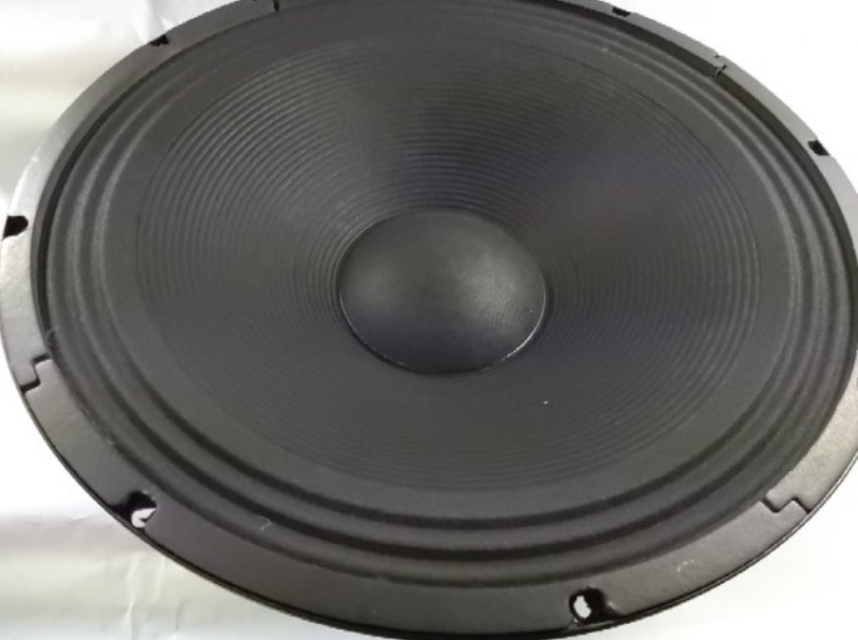

저음 유닛 : JBL M115-8A (중고로 개별 80,000 원 구입)



중음 : 마샬 0610-4048P (개당 26,700 원)







고음 : HIVI RT2H-A 평면 아이소 다이내믹 리본 트위터 (지금 잘 기억나지 않는데 약 개당 70,000원에 구입한 것 같습니다)







네트워크 : PN1803 (개당 67,000 원 구입)





테스트





이후 소리를 들어보니 답답한 감이 있어서 뒤쪽의 포트를 총 3개를 만들었고,

내부 흡음재로 사용한 스펀지를 뜯어내고 솜으로 채웠습니다.

그리고 중음 유닛을 Visaton 3017-8로 바꾸어 주었습니다.

원래는 풀레인용 유닛이지만 중음용으로 사용했습니다.

네트워크도 PN153으로 교체했습니다.



중음 : Visaton 3017-8 (개당 57,000 원)

네트워크 : PN153 (개당 52,000 원)







테스트
