[스피커] 이어폰 측정(IEC711)

가지고 있는 이어폰이 여러개 있고

알리에서 싼맛에 구입한 여러 이어폰이 있는데

이들의 성능을 확인하고 싶어서 구입.

"DIY 헤드폰 주파수 응답 테스터, IEC711 인공 귀 커브 테스트"

를 구입해서 기본 사용법을 정리해보자.(중국답게 설명서가 없다)



다행시 "영디비"에서

알리에서 파는 저렴한 측정장비는 얼마나 믿을 수 있을까? (Feat. 이어폰 간이 측정 방법) - 영디비

알리에서 파는 저렴한 측정장비는 얼마나 믿을 수 있을까? (Feat. 이어폰 간이 측정 방법) - 영디비



22년도에 사용한 내용이 있어서 많은 참고가 되었습니다.

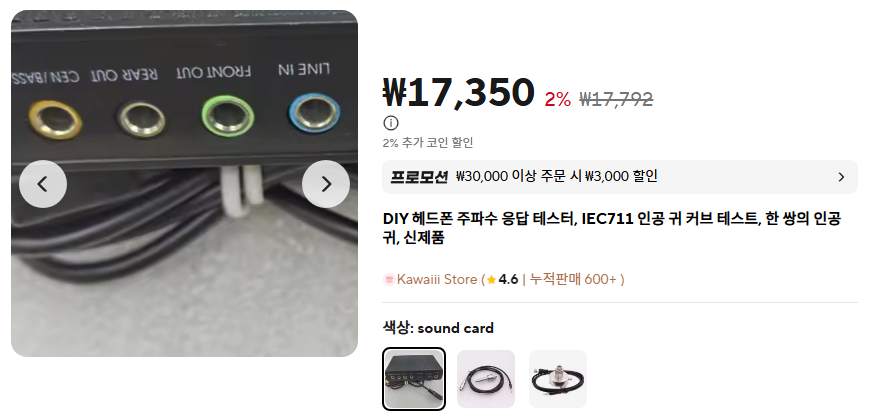

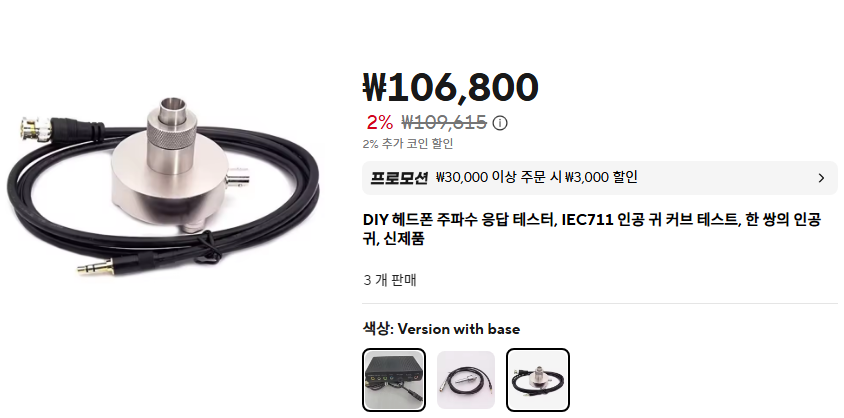

대략적인 상품명과 가격을 확인해 보자.



나는 위와 같이 2개를 구입했다. soundcard는 구입하지 않아도 된다고 하는데 자신이 가지고 있는 soundcard를 사용하면 잘 안될때도 있다고 해서 안전(골치썩히지 않게)하게 사용하려고 구입.

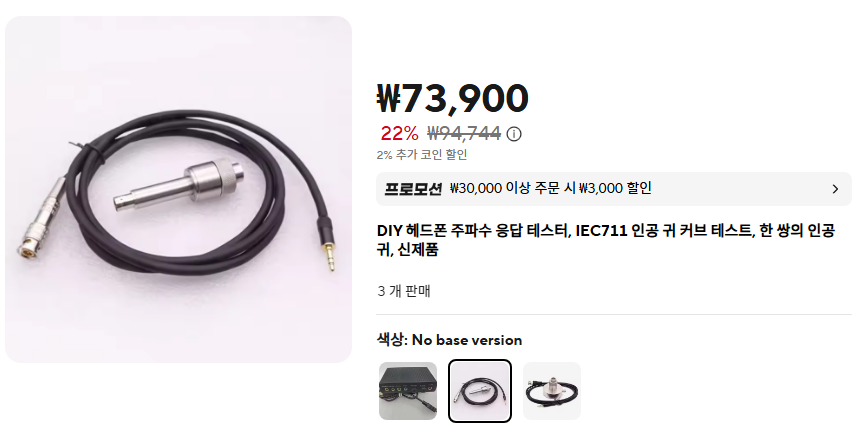

위와 같이 세우는 모양이 아닌 "No base version"은 조금 가격이 저렴하다.





이제 사용해 보자.

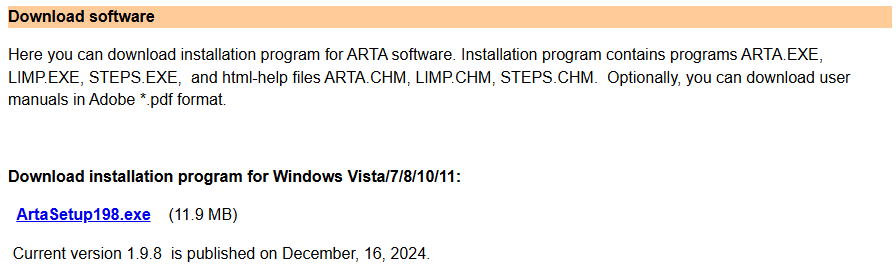

영디비에서 알려준 프로그램 사이트에서 프로램을 다운 받아서 설치했다.

ARTA Download and Order

ARTA Download and Order

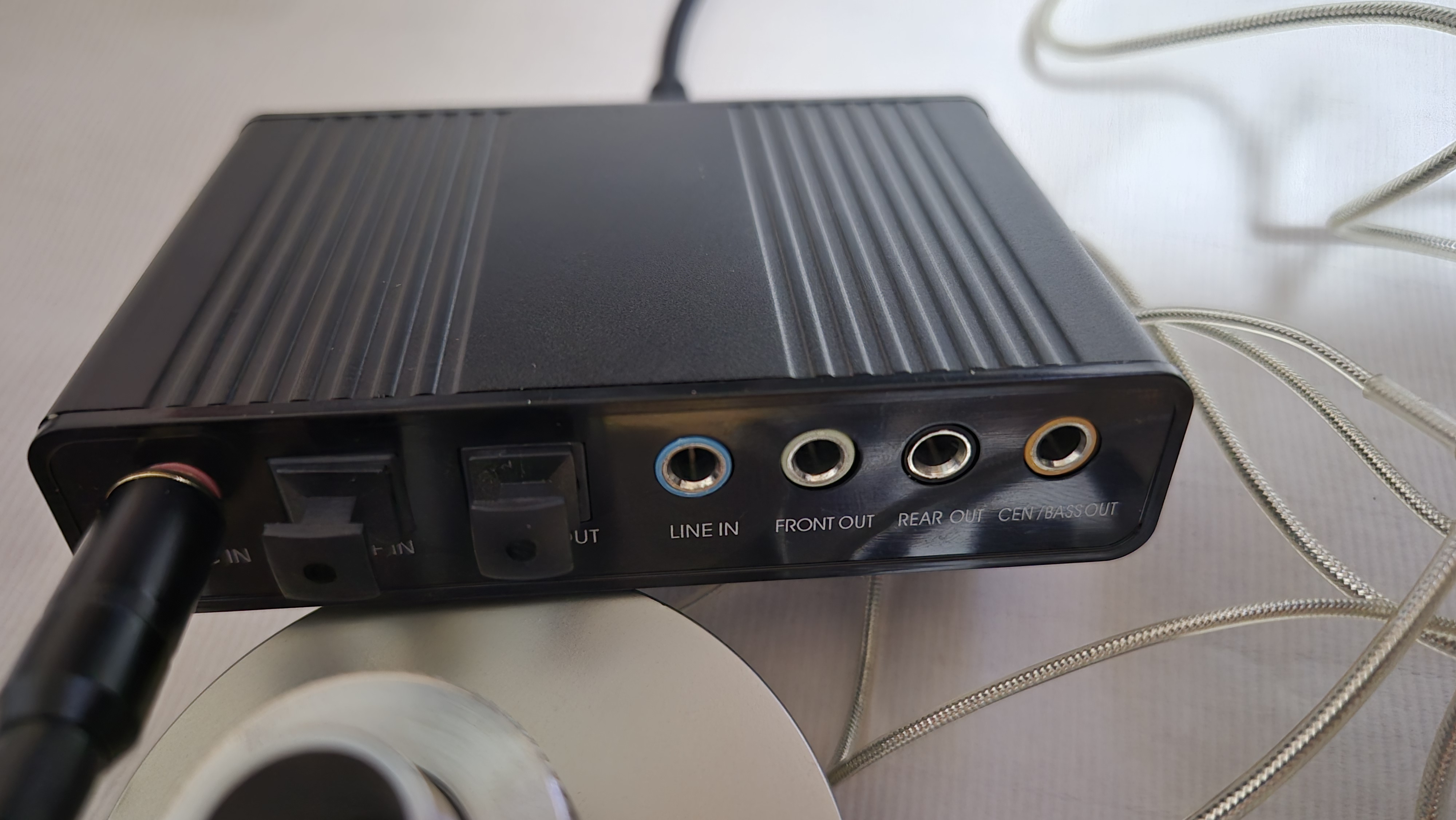

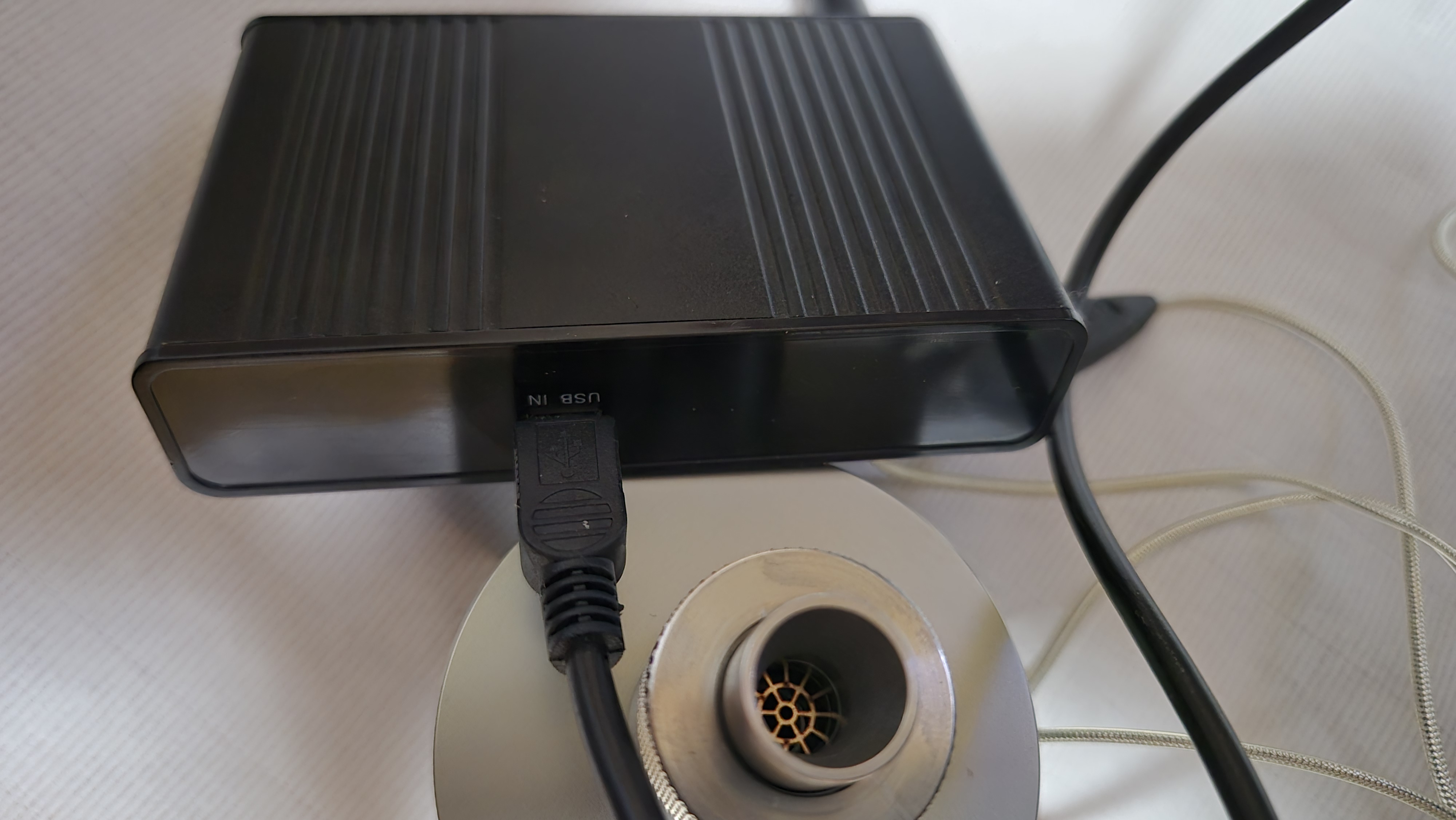

sourdcard의 USB포토에 usb케이블을 연결한 후 PC의 usb포트에 연결한다.





측정 마이크 케이블의 "MIC IN"에 연결하고, "FRONT OUT"에 이어폰을 연결 한다.

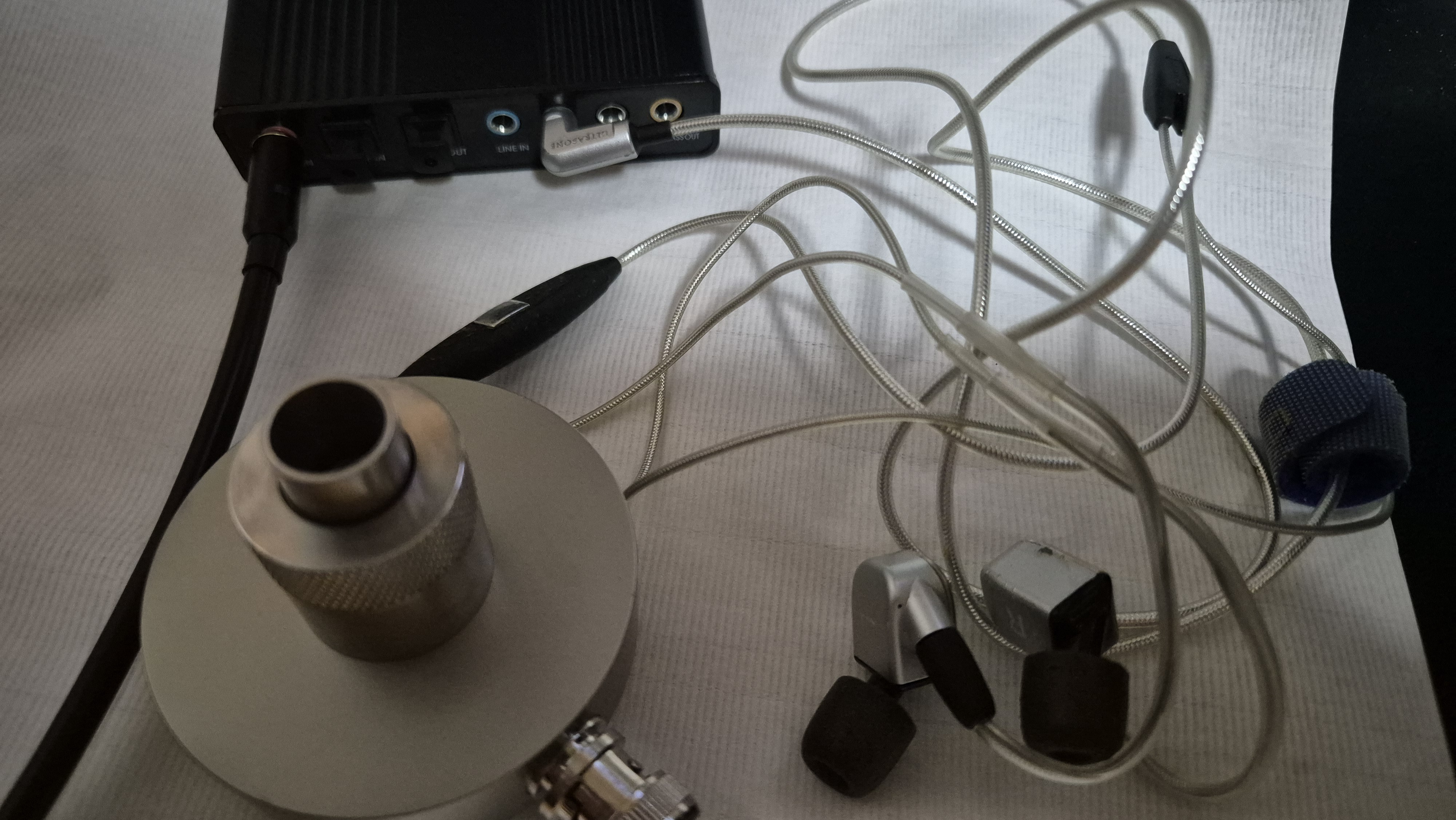

전체 연결하면 다음과 같이 된다.



마이크가 잘 연결되었는지 확인해 보자.

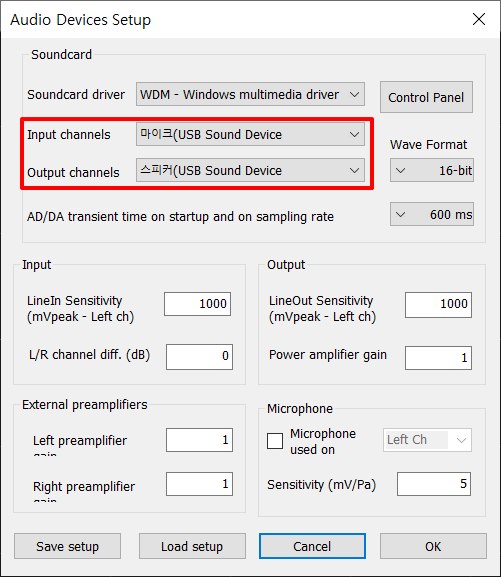

빨간Box로 표시된 아이콘을 클릭하거나 메뉴"Setup / Audio Devices"를 선택한다.



"Input channls"와 "Output channels"에 USB로 연결한 soundcard의 마이크와 스크커가 나와야 한다.

나머지는 잘 모르니까 그대로 사용한다.



실제 마이크가 동작하는지 확인해 보자.

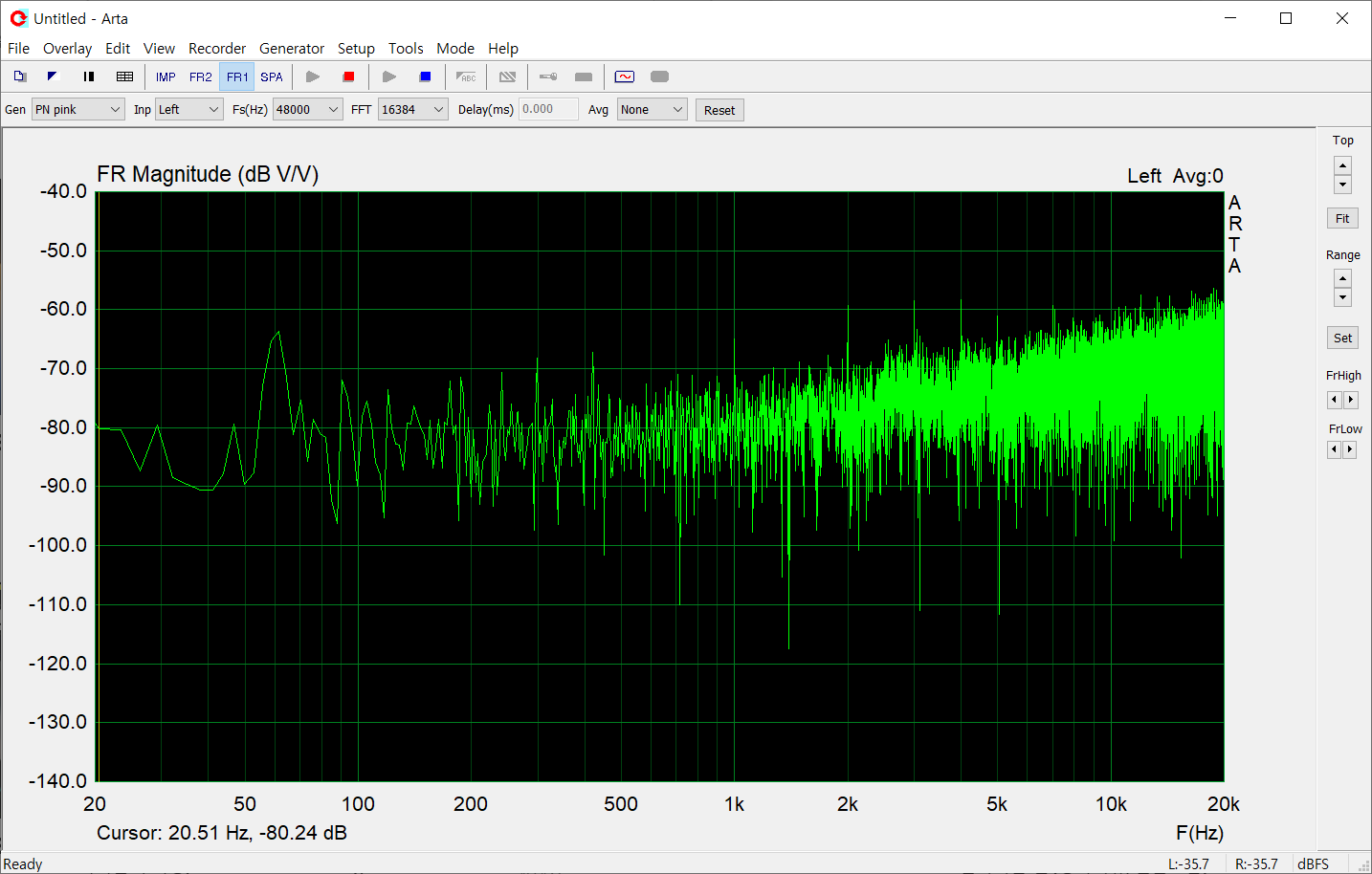

아니콘의 "FR1"을 선택하면 그래프가 보인다.



 측정마이크에 손가락으로 톡톡 건드리면 그래프가 반응하는 것을 볼 수 있다.





이제 이어폰을 측정해 보자.

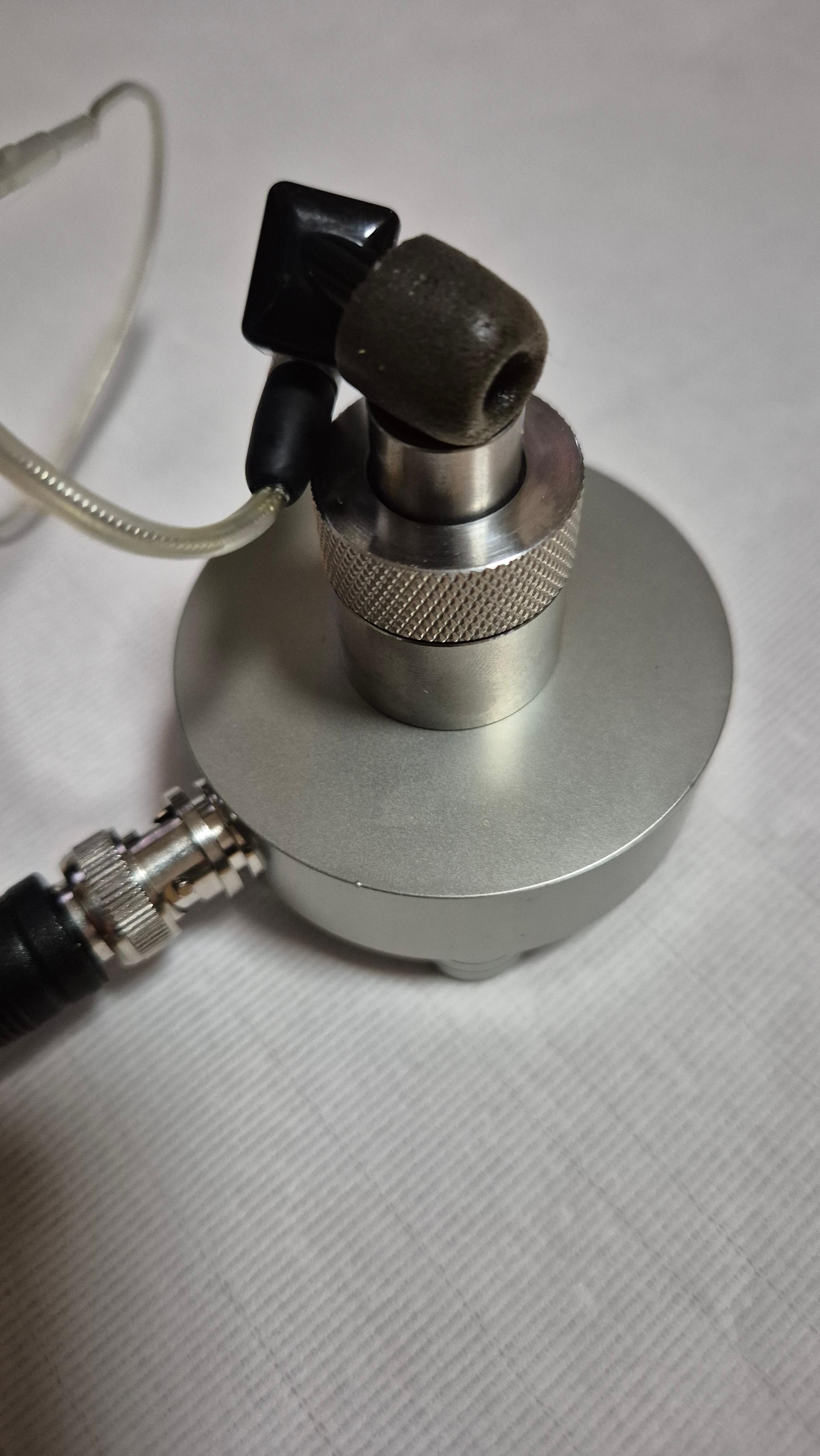

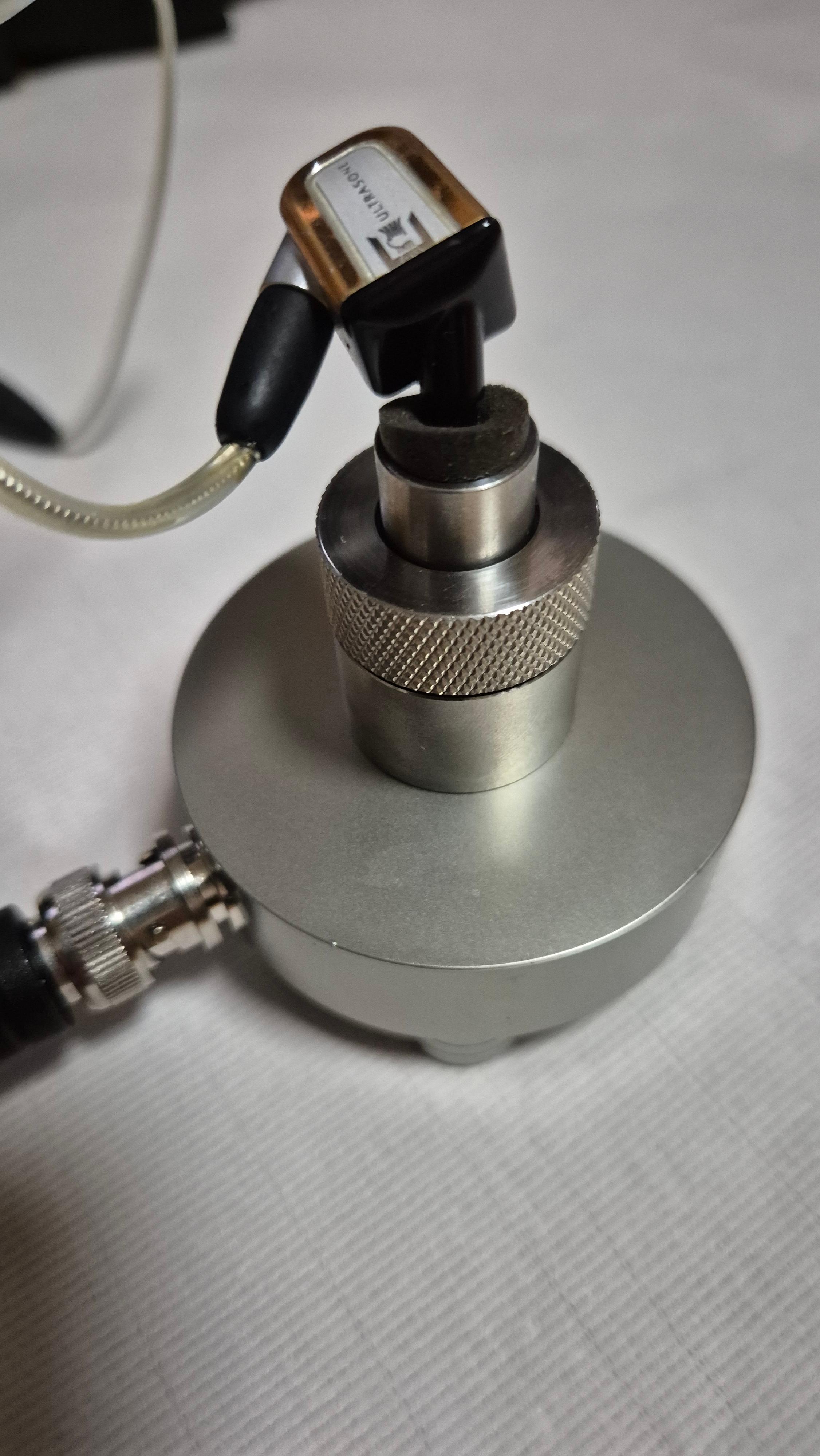

이어폰을 측정머이크에 콕집어 넣는다. 이게 어떻게 되느냐에 따라서도 측정이 달라진다.

처음에는 망설여서 살짝 얹거나 했는데 귀에 꼽듯이 팍 넣는다. 이어폰이 망가지지 않을 정도까지.



메뉴 아이콘의 "IMP"를 선택 한다.

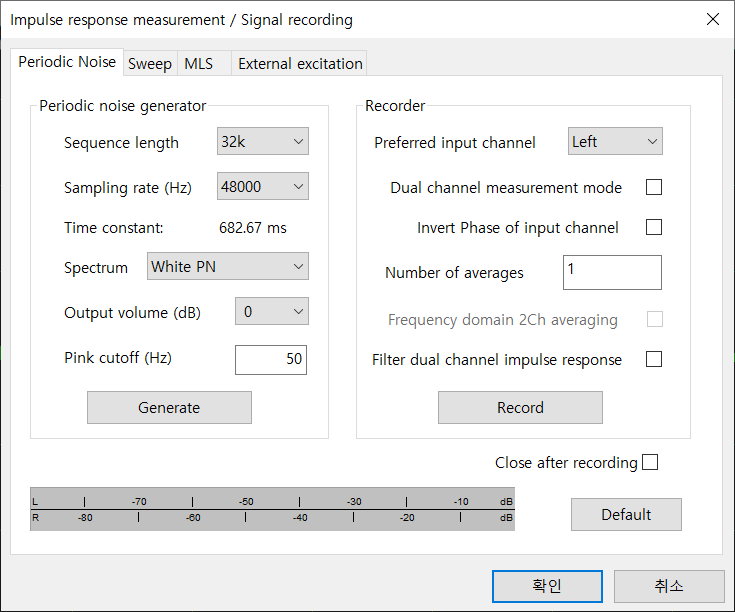

화면의 "Record" 를 클릭한다. 그러면 "슈슈"하는 소라가 난다. "Record" 버튼이 Disable 되었다가 끝나면 Enable 된다.

그럼 "확인" 클릭해서 나간다.

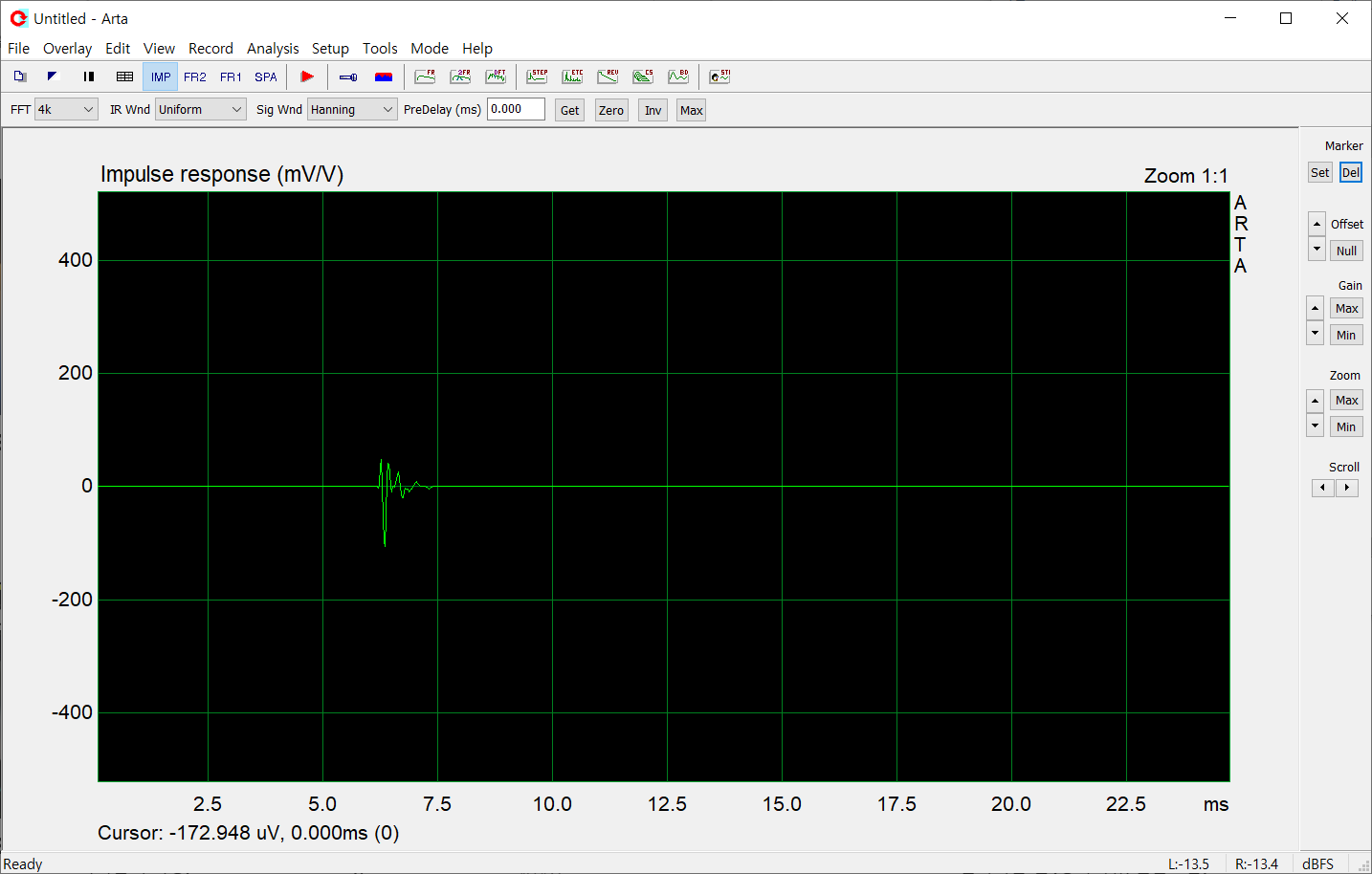

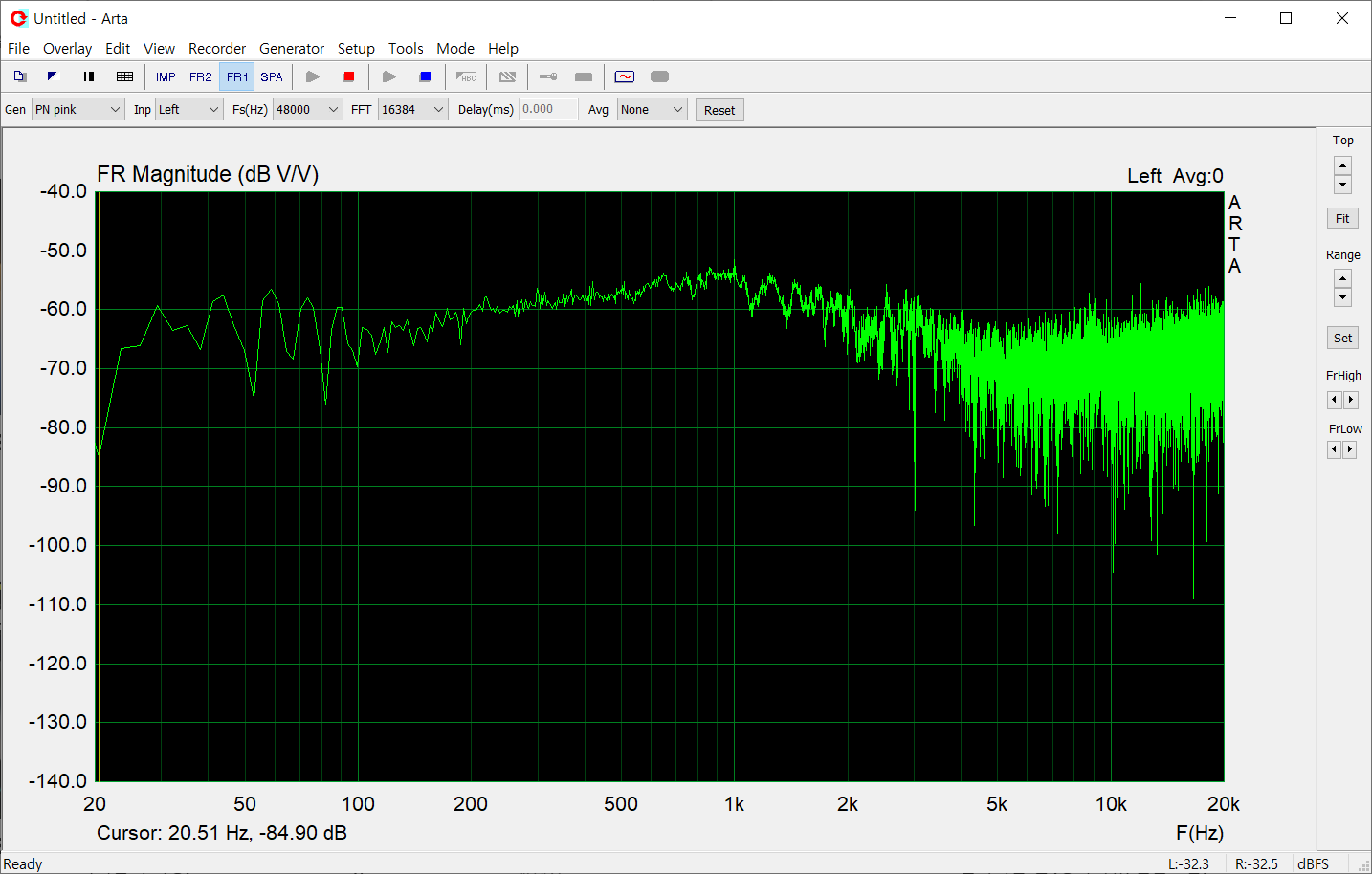

그려면 아래 사진처럼 파형이 보인다.



메뉴아이콘에서 "FR"그래프를 클릭한다.

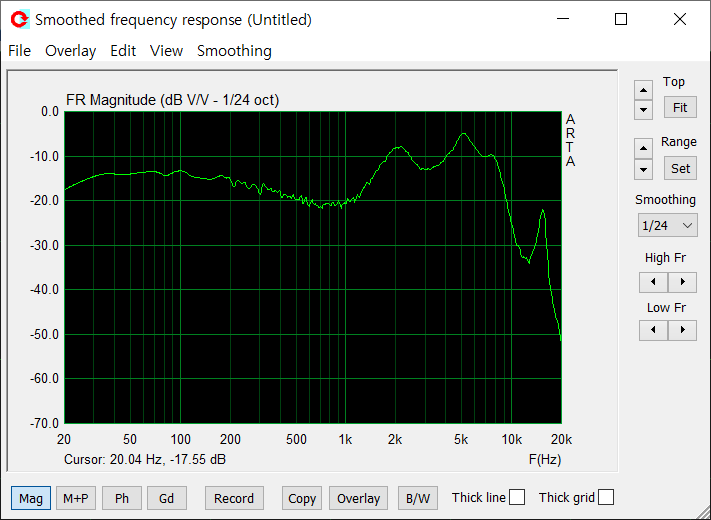

그럼 측정그래프를 볼 수 있다.





이 측정이 기기마다 다르기도하고 비싼 측정장비에 비해서 정확도도 떨어진다고 한다.

그래서 기본에 가지고 있는 이어폰 중에 믿을 수 있는 이어폰으 기준으로 해서 다른 이어폰들을 비교해 보려고 한다.
